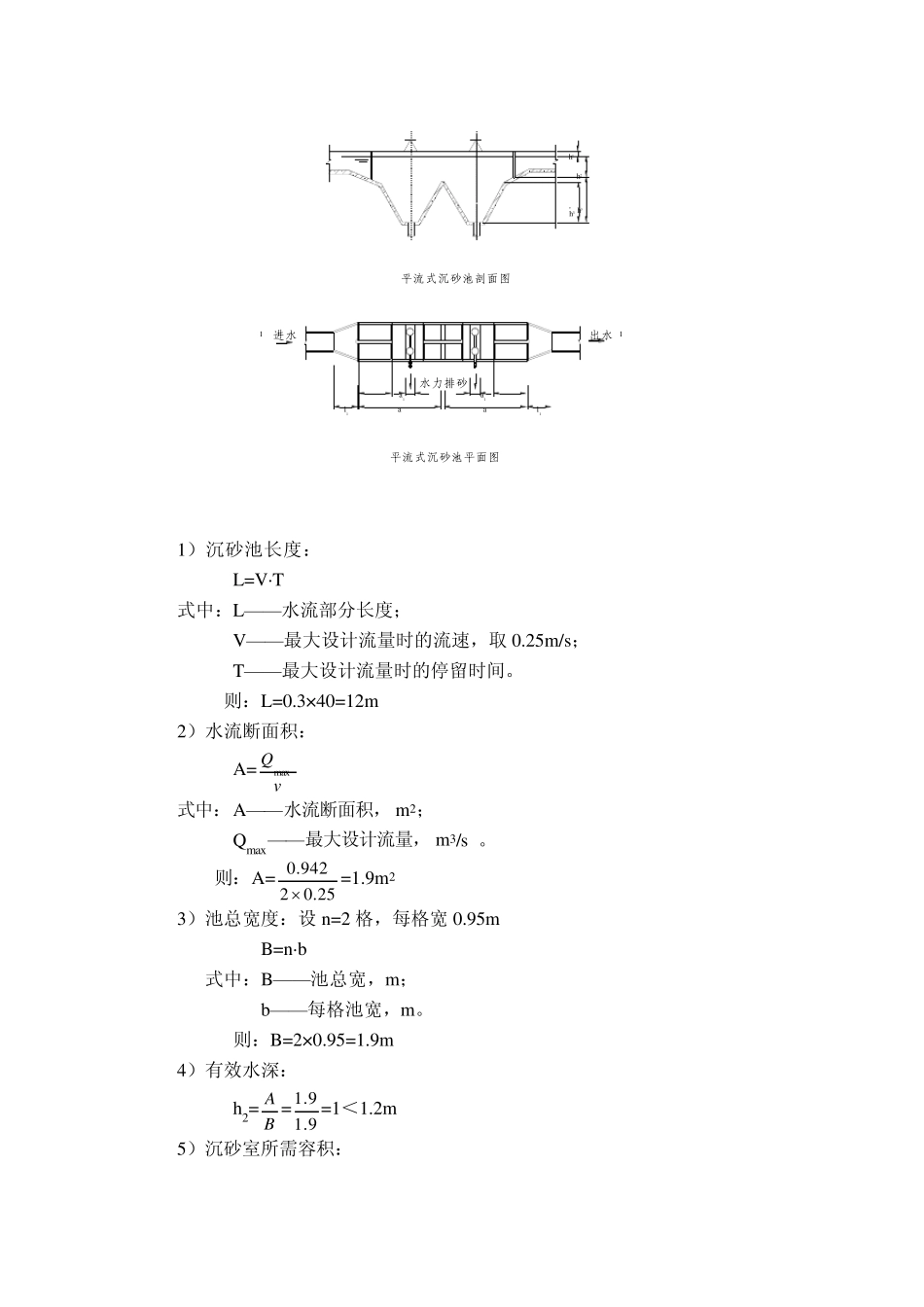

1 .4 沉砂池 采用平流式沉砂池两座，并联运行。 设计要求： a.城市污水处理厂一般均应设置沉砂池； b.沉砂池按去除比重 2.65，粒径 0.2mm 以上的沙粒设计； c.设计流量的确定： (1)当污水为自流进入时，应按每期的最大设计流量计算； (2)当污水为提升进入时，应按每期工作水泵的最大组合流量计算； (3)在合流制处理系统中，应按降雨时的设计流量计算。 d.沉砂池个数或分格数不应少于两个，并宜按并联系列设计； e.最大设计流速为 0.3m/s，最小设计流速为 0.15m/s； f.最大设计流量时停留时间不小于 30s，一般采用30—60s； g.有效水深应不大于 1.2m，一般采用0.25—1.0m，每格宽度不宜小于 0.6m； h.进水头部应采取消能和整流措施，池底坡度一般为 0.01—0.02，当设置除砂设备时，可根据设备要求考虑池底形状。 i.城市污水的沉砂量可按 106m3 污水沉砂30m3 计算，其含水率为 60%，容重为 1500kg/m3，合流制污水的沉砂量应根据实际情况确定； j.砂斗容积应按不大于 2 日的沉砂量计算，斗壁与水平面的倾角不应小于55º； k.除砂一般宜采用机械方法，并设置贮砂池或晒砂厂，排砂管直径不应小于200mm； 当采用重力排砂时，沉砂池和贮砂池应尽量靠近，以缩短排砂管长度，并设排砂闸门于管首端，使排砂管畅通和易于养护管理； l.沉砂池的超高一般不小于 0.3m。 1 .4 .1 设计计算 a.本设计沉砂池采用两座，每座分两格，每格宽 1.3m； b.最大设计流速为 0.3m/s，最小设计流速为 0.15m/s； c.最大设计流量时停留时间取 30s； e.砂斗容积按 2 日的沉砂量计算，斗壁与水平面的倾角取 55º； f.沉砂池的超高取 0.3m。 h3'h311l1al2a1a1l2al1平流式沉砂池剖面图出水水力排砂进水平流式沉砂池平面图h1h2 1）沉砂池长度： L=V·T 式中：L——水流部分长度； V——最大设计流量时的流速，取0.25m/s； T——最大设计流量时的停留时间。 则：L=0.3× 40=12m 2）水流断面积： A=vQmax 式中：A——水流断面积，m2； Qmax——最大设计流量，m3/s 。 则：A= 0.94220.25=1.9m2 3）池总宽度：设n=2 格，每格宽 0.95m B=n·b 式中：B——池总宽，m； b——每格池宽，m。 则：B=2× 0.95=1.9m 4）有效水深： h2=BA =1.91.9=1＜1.2m 5）沉砂室所需容积： V=max686400210zQX TK 式中：V——沉砂室所需容积，m3； X——城市污水沉砂量，采用30m3/106m3 污水； T——清除沉砂...
