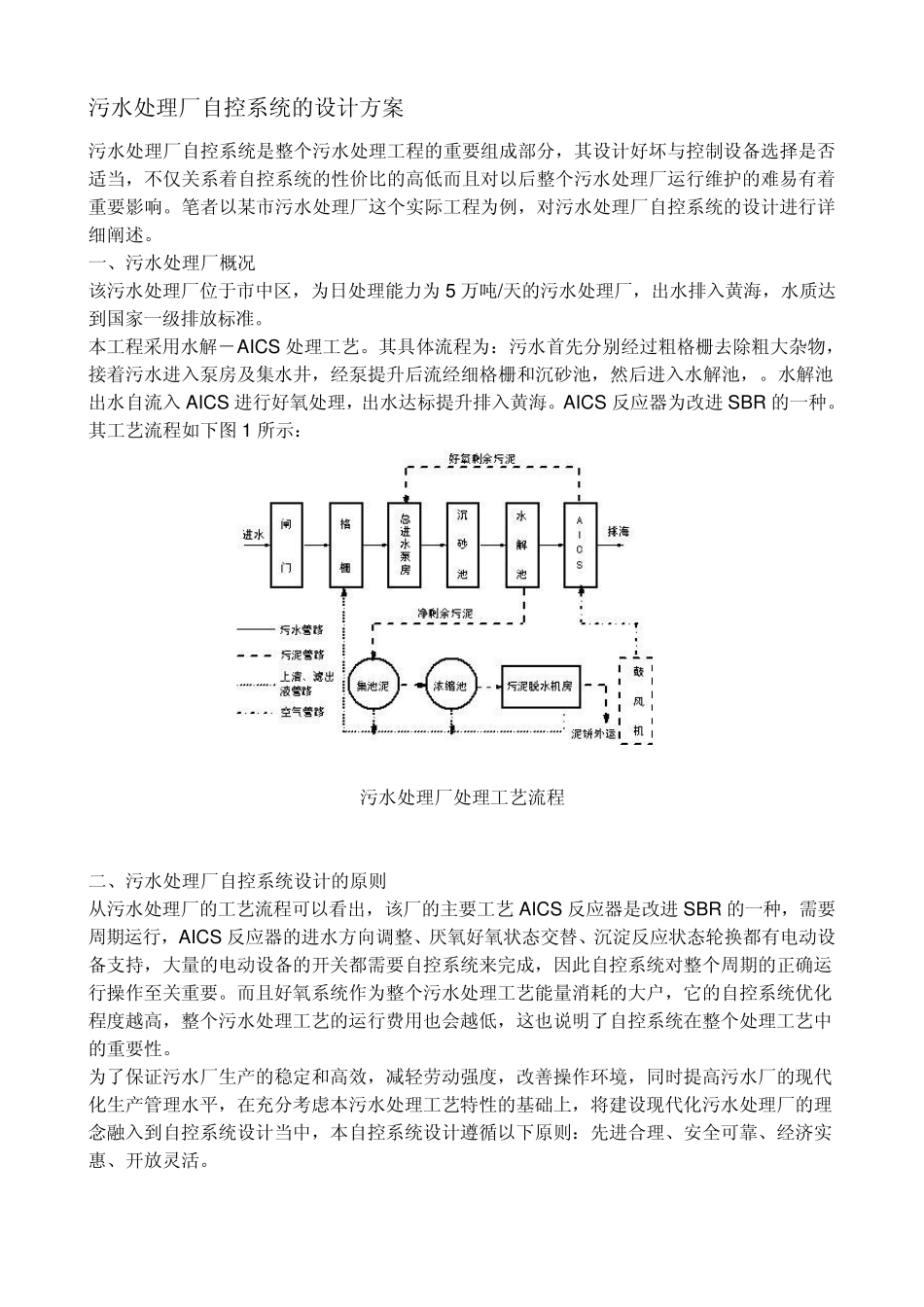

污水处理厂自控系统的设计方案 污水处理厂自控系统是整个污水处理工程的重要组成部分，其设计好坏与控制设备选择是否适当，不仅关系着自控系统的性价比的高低而且对以后整个污水处理厂运行维护的难易有着重要影响。笔者以某市污水处理厂这个实际工程为例，对污水处理厂自控系统的设计进行详细阐述。 一、污水处理厂概况 该污水处理厂位于市中区，为日处理能力为5 万吨/天的污水处理厂，出水排入黄海，水质达到国家一级排放标准。 本工程采用水解－AICS 处理工艺。其具体流程为：污水首先分别经过粗格栅去除粗大杂物，接着污水进入泵房及集水井，经泵提升后流经细格栅和沉砂池，然后进入水解池，。水解池出水自流入 AICS 进行好氧处理，出水达标提升排入黄海。AICS 反应器为改进SBR 的一种。其工艺流程如下图 1 所示： 污水处理厂处理工艺流程 二、污水处理厂自控系统设计的原则 从污水处理厂的工艺流程可以看出，该厂的主要工艺 AICS 反应器是改进SBR 的一种，需要周期运行，AICS 反应器的进水方向调整、厌氧好氧状态交替、沉淀反应状态轮换都有电动设备支持，大量的电动设备的开关都需要自控系统来完成，因此自控系统对整个周期的正确运行操作至关重要。而且好氧系统作为整个污水处理工艺能量消耗的大户，它的自控系统优化程度越高，整个污水处理工艺的运行费用也会越低，这也说明了自控系统在整个处理工艺中的重要性。 为了保证污水厂生产的稳定和高效，减轻劳动强度，改善操作环境，同时提高污水厂的现代化生产管理水平，在充分考虑本污水处理工艺特性的基础上，将建设现代化污水处理厂的理念融入到自控系统设计当中，本自控系统设计遵循以下原则：先进合理、安全可靠、经济实惠、开放灵活。 三、自控系统的构建 污水处理厂的自控系统是由现场仪表和执行机构、信号采集控制和人机界面（监控）设备三部分组成。自控系统的构建主要是指三部分系统形式和设备的选择。本执行机构主要是根据工艺的要求由工艺专业确定，预留自控系统的接口，仪表的选择将在后面的部分进行描述。信号采集控制部分主要包括基本控制系统的选择以及系统确定后控制设备和必须通讯网络的选择。人机界面主要是指中控室和现场值班室监视设备的选择。 1、 基本系统的选择 目前用于污水处理厂自控系统的基本形式主要有三种 DCS 系统、现场总线系统和基于 PC 控制的系统。从规模来看三种系统所适用的规模是不同。DCS 系统和现场总线系统一般适用于...
