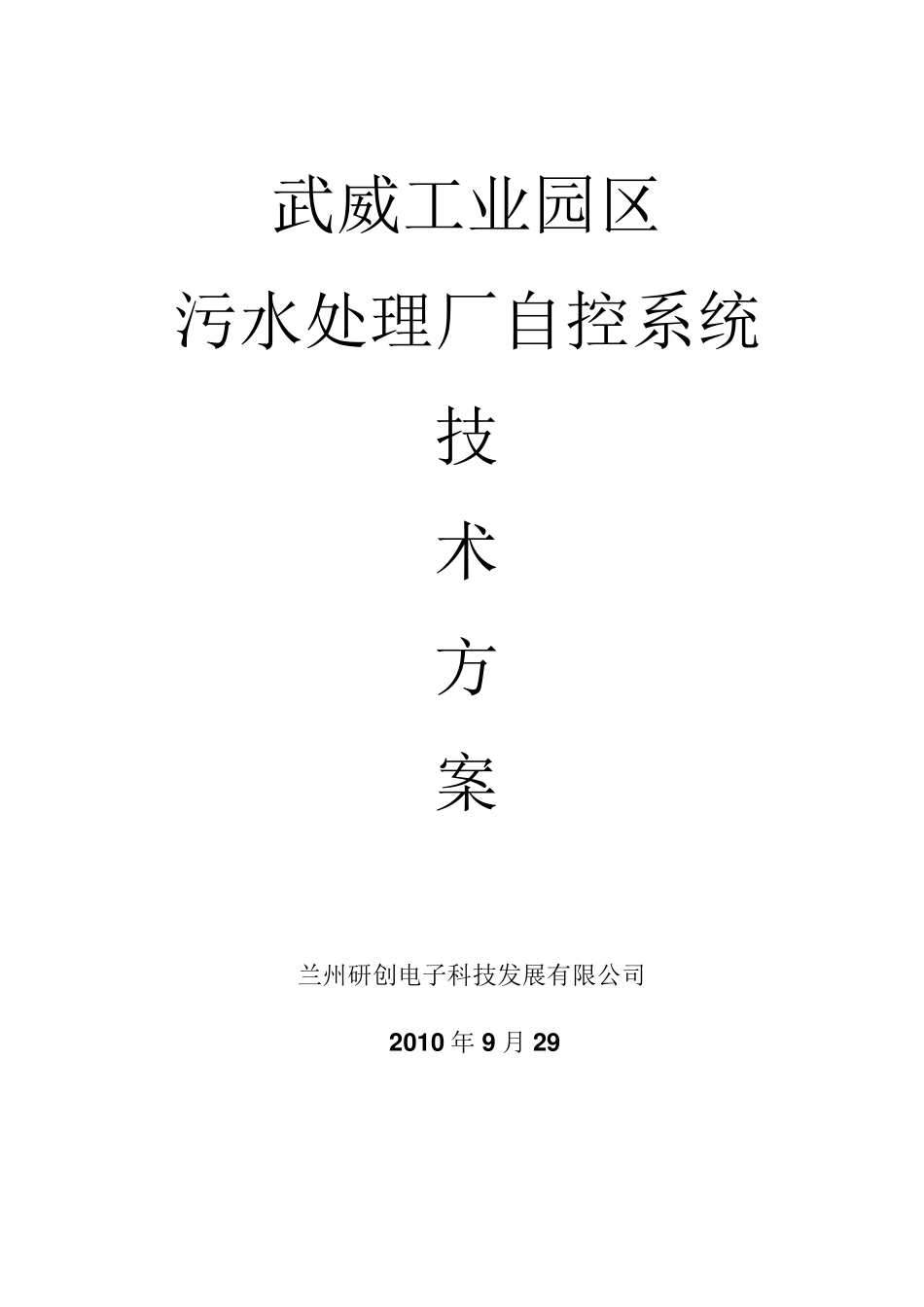

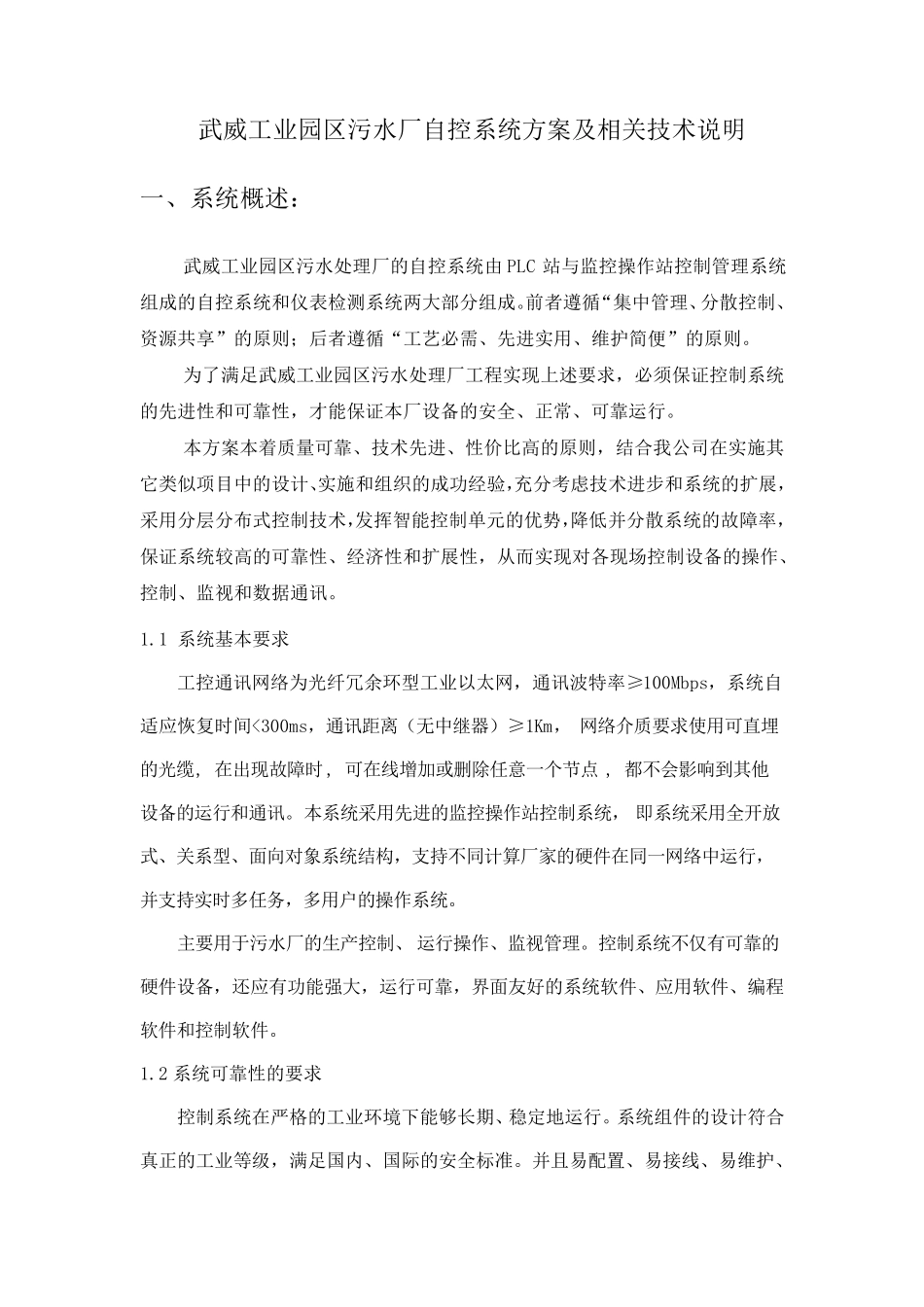

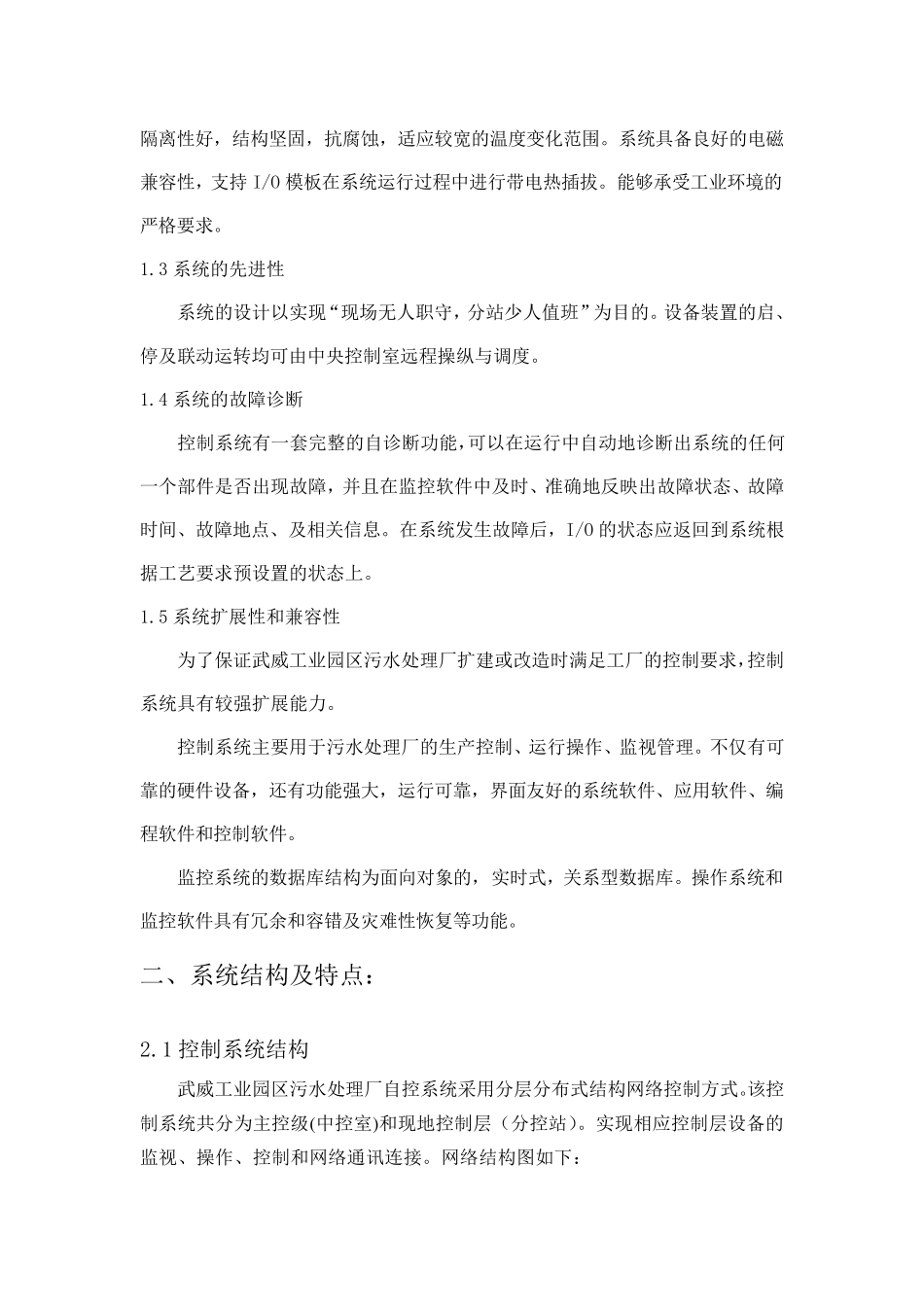

武威工业园区 污水处理厂自控系统 技 术 方 案 兰州研创电子科技发展有限公司 2 0 1 0 年 9 月 2 9 武威工业园区污水厂自控系统方案及相关技术说明 一、系统概述： 武威工业园区污水处理厂的自控系统由PLC 站与监控操作站控制管理系统组成的自控系统和仪表检测系统两大部分组成。前者遵循“集中管理、分散控制、资源共享”的原则；后者遵循“工艺必需、先进实用、维护简便”的原则。 为了满足武威工业园区污水处理厂工程实现上述要求，必须保证控制系统的先进性和可靠性，才能保证本厂设备的安全、正常、可靠运行。 本方案本着质量可靠、技术先进、性价比高的原则，结合我公司在实施其它类似项目中的设计、实施和组织的成功经验，充分考虑技术进步和系统的扩展，采用分层分布式控制技术，发挥智能控制单元的优势，降低并分散系统的故障率，保证系统较高的可靠性、经济性和扩展性，从而实现对各现场控制设备的操作、控制、监视和数 据 通 讯 。 1.1 系统基 本要求 工控通 讯 网 络 为光 纤 冗 余 环 型 工业以 太 网 ，通 讯 波 特 率≥ 100Mbps，系统自适 应 恢 复 时 间 <300ms，通 讯 距 离 （ 无 中继 器 ） ≥ 1Km， 网 络 介 质要求使 用可直 埋的光 缆 , 在出 现故障时 , 可在线 增 加 或 删 除 任 意 一个 节 点, 都 不 会 影 响 到 其他设备的运行和通 讯 。本系统采用先进的监控操作站控制系统， 即 系统采用全开 放式、关系型 、面 向 对象 系统结构 ，支 持 不 同 计算 厂家 的硬 件 在同 一网 络 中运行，并支 持 实时 多 任 务 ，多 用户 的操作系统。 主 要用于 污水厂的生 产 控制、运行操作、监视管理。控制系统不 仅 有 可靠的硬 件 设备，还 应 有 功能强 大，运行可靠，界 面 友 好 的系统软 件 、应 用软 件 、编 程软 件 和控制软 件 。 1.2 系统可靠性的要求 控制系统在严 格 的工业环 境 下 能够 长 期 、稳 定 地 运行。系统组件 的设计符 合真 正的工业等 级 ，满足国 内 、国 际 的安全标 准 。并且 易 配 置 、易 接 线 、易 维护、隔离性好，结构坚固，抗腐蚀，适应较宽的温度变化范围。系统具备良好的电磁兼容性，支持I/O 模板在系统运行过程中进行带电热插拔。能够承受工业环境的严格要求。 1.3 系统的先进性 系统的...
