污水处理厂设备安装施工组织方案

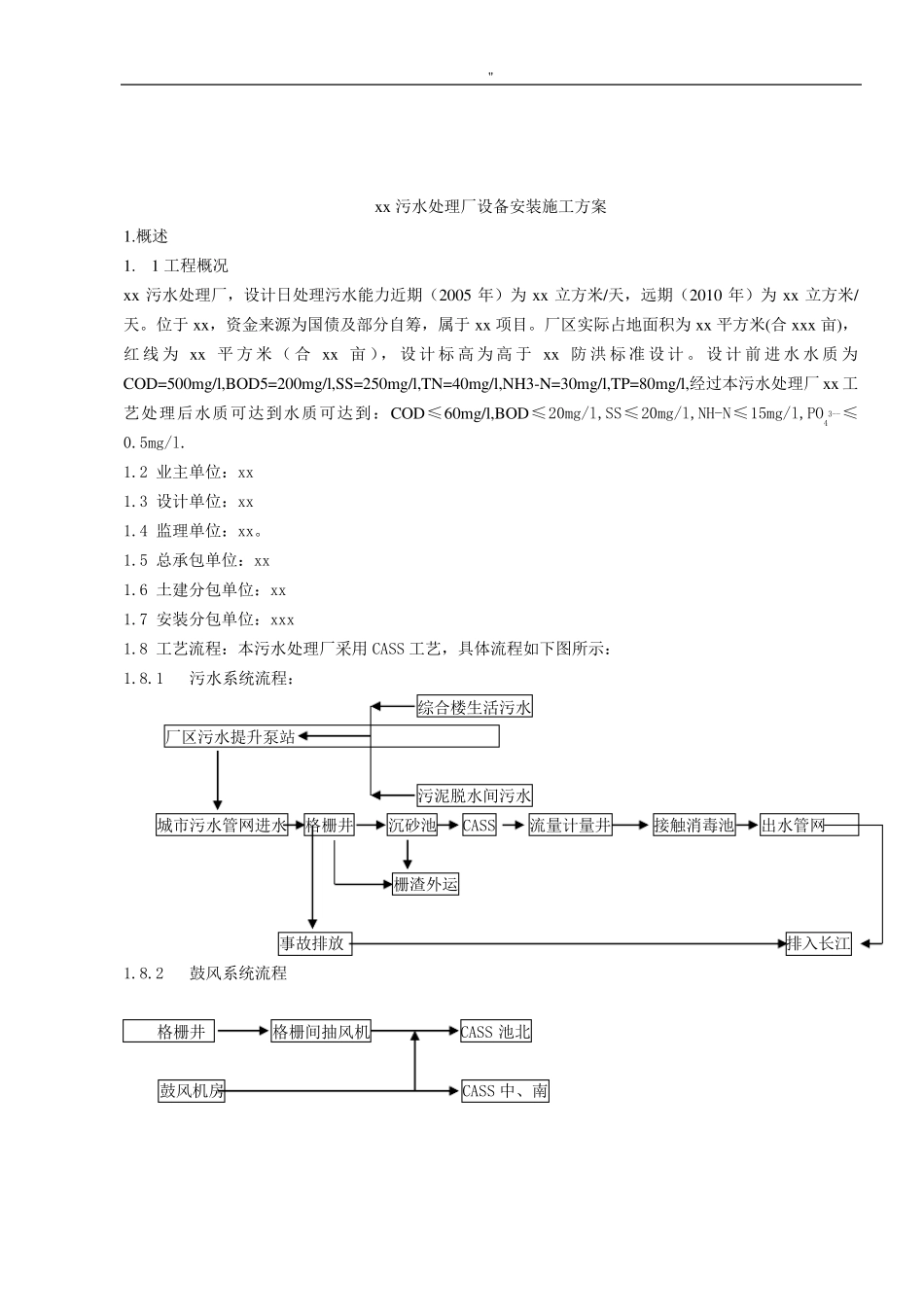

'' xx污水处理厂设备安装施工方案 1.概述 1. 1 工程概况 xx污水处理厂，设计日处理污水能力近期（2005 年）为xx立方米/天，远期（2010 年）为xx立方米/天。位于xx，资金来源为国债及部分自筹，属于xx项目。厂区实际占地面积为xx平方米(合xxx亩)，红线为xx 平方米（合xx 亩），设计标高为高于xx 防洪标准设计。设计前进水水质为COD=500mg/l,BOD5=200mg/l,SS=250mg/l,TN=40mg/l,NH3-N=30mg/l,TP=80mg/l,经过本污水处理厂xx工艺处理后水质可达到水质可达到：COD≤60mg/l,BOD≤20mg/l,SS≤20mg/l,NH-N≤15mg/l,PO43--≤0.5mg/l. 1.2 业主单位：xx 1.3 设计单位：xx 1.4 监理单位：xx。 1.5 总承包单位：xx 1.6 土建分包单位：xx 1.7 安装分包单位：xxx 1.8 工艺流程：本污水处理厂采用 CASS 工艺，具体流程如下图所示： 1.8.1 污水系统流程： 综合楼生活污水 厂区污水提升泵站 污泥脱水间污水 城市污水管网进水 格栅井 沉砂池 CASS 流量计量井 接触消毒池 出水管网 栅渣外运 事故排放 排入长江 1.8.2 鼓风系统流程 格栅井 格栅间抽风机 CASS 池北 鼓风机房 CASS 中、南 '' 1.8.3 污泥及加药系统流程 进水管网 格栅井 沉砂池 CASS 储泥池 污泥脱水间 脱水污泥外运 加药间 接触消毒池 1.9 安装工程地的特点 1.9.1 工期紧，任务重；安装工程工期为2003 年3 月1 日到2003 年3 月28 日； 1.9.2 场地狭窄；共12.26 亩，大部分构筑物都为悬空建筑，加之进场较晚，放置施工机具的场地都难找，安装操作空间极为有限； 1.9.3 材料采购困难；奉节本地根本不能采购到相应工业建材，只能从重庆、万州、宜昌进货，加大进度及质量控制难度以及运输困难； 1.9.4 操作工人人员中有较大部分从未接触污水处理厂安装工程的新工艺 CASS 工艺技术,加大技术安排的难度； 1.9.5 远离公司基地，得到人员、机具、材料等方面的补给较难，给管理带来一定困难。 '' 2. 主要实物工程量 序号 名称 规格型号 单位 数量 1 潜水搅拌机 QJB5.5 台 9 2 电磁流量计 LDG-800S 台 2 3 套管式伸缩器 VSSJA.DN150 台 2 4 罗茨鼓风机 ARE195 台 4 5 电动单梁起重机 LX3-6.2-5 台 1 6 电动葫芦 MD-3T 台 1 7 手动葫芦 HS2 台 2 8 脱水机 BSD1500S 台 2 9 溶药搅拌器 S1828 台 1 10 空气压缩机 Z-0.2/10 台 1 11 皮带运输机 TD40×8.5 台 3 ...
