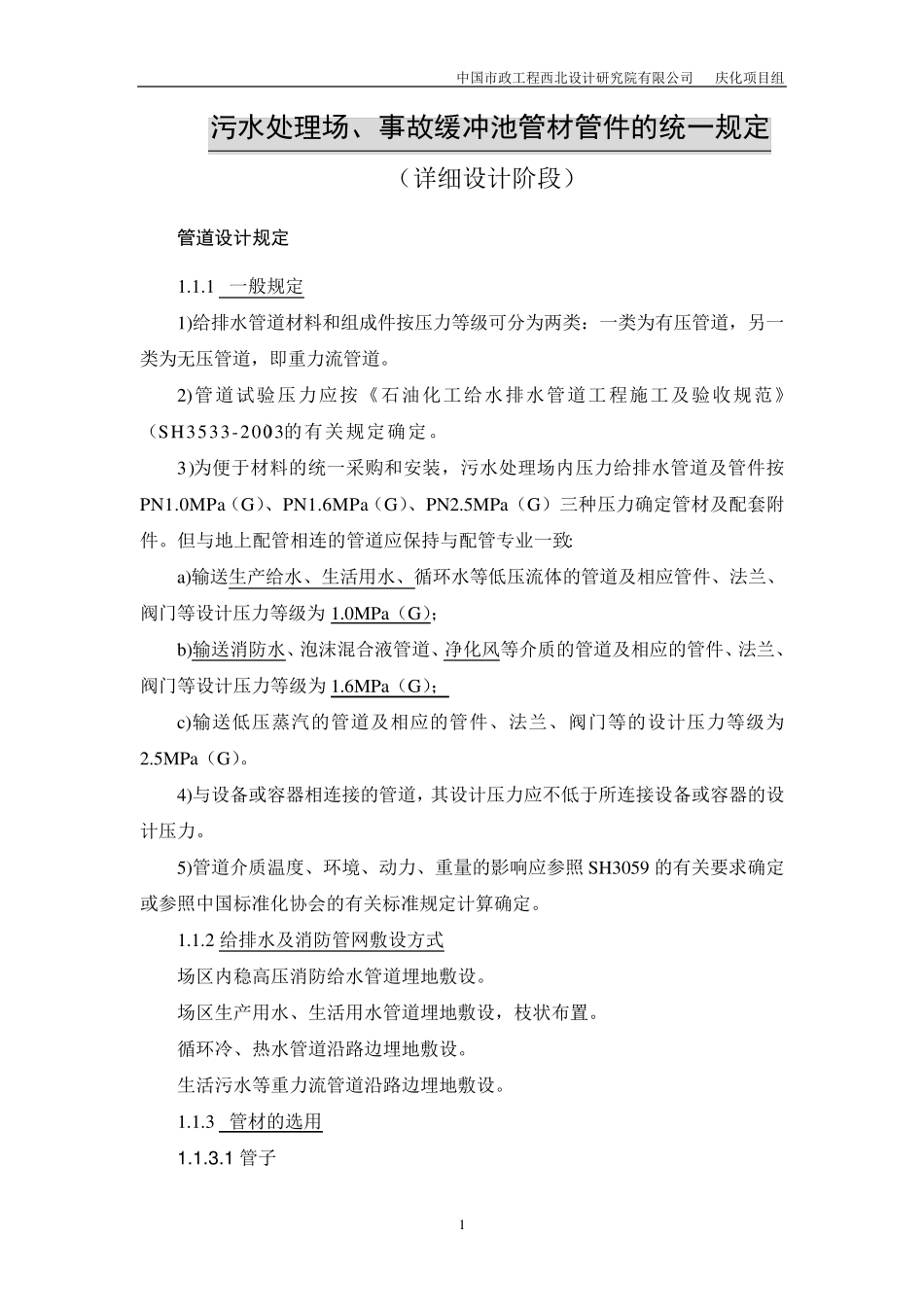

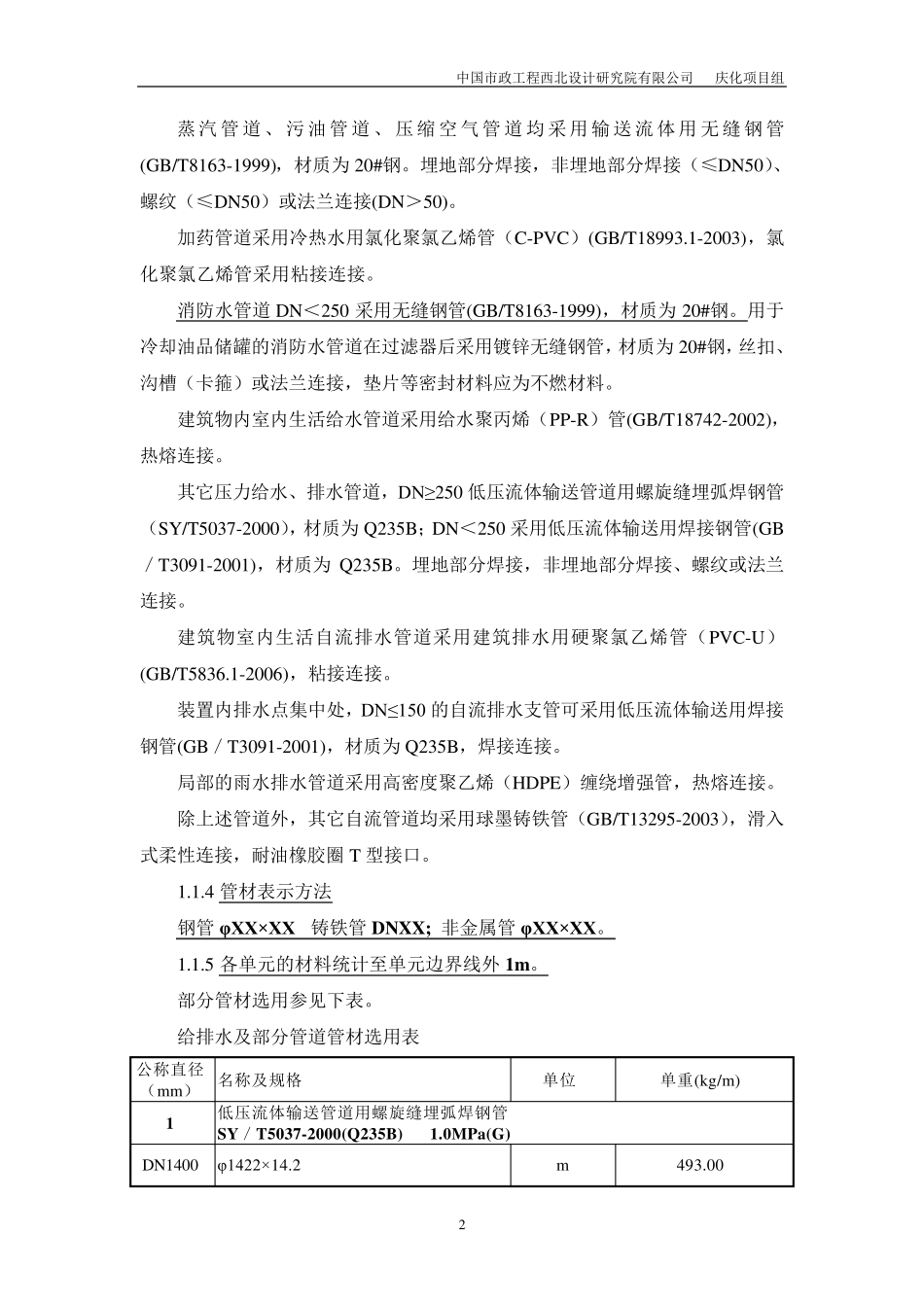

中国市政工程西北设计研究院有限公司 庆化项目组 1 污水处理场、事故缓冲池管材管件的统一规定 (详细设计阶段) 管道设计规定 1.1.1 一般规定 1)给排水管道材料和组成件按压力等级可分为两类:一类为有压管道,另一类为无压管道,即重力流管道。 2)管道试验压力应按《石油化工给水排水管道工程施工及验收规范》(SH3533-2003)的有关规定确定。 3)为便于材料的统一采购和安装,污水处理场内压力给排水管道及管件按PN1.0MPa(G)、PN1.6MPa(G)、PN2.5MPa(G)三种压力确定管材及配套附件。但与地上配管相连的管道应保持与配管专业一致: a)输送生产给水、生活用水、循环水等低压流体的管道及相应管件、法兰、阀门等设计压力等级为1.0MPa(G); b)输送消防水、泡沫混合液管道、净化风等介质的管道及相应的管件、法兰、阀门等设计压力等级为1.6MPa(G); c)输送低压蒸汽的管道及相应的管件、法兰、阀门等的设计压力等级为2.5MPa(G)。 4)与设备或容器相连接的管道,其设计压力应不低于所连接设备或容器的设计压力。 5)管道介质温度、环境、动力、重量的影响应参照 SH3059 的有关要求确定或参照中国标准化协会的有关标准规定计算确定。 1.1.2 给排水及消防管网敷设方式 场区内稳高压消防给水管道埋地敷设。 场区生产用水、生活用水管道埋地敷设,枝状布置。 循环冷、热水管道沿路边埋地敷设。 生活污水等重力流管道沿路边埋地敷设。 1.1.3 管材的选用 1 .1 .3 .1 管子 中国市政工程西北设计研究院有限公司 庆化项目组 2 蒸汽管道、污油管道、压缩空气管道均采用输送流体用无缝钢管(GB/T8163-1999),材质为20#钢。埋地部分焊接,非埋地部分焊接(≤DN50)、螺纹(≤DN50)或法兰连接(DN>50)。 加药管道采用冷热水用氯化聚氯乙烯管(C-PVC)(GB/T18993.1-2003),氯化聚氯乙烯管采用粘接连接。 消防水管道DN<250 采用无缝钢管(GB/T8163-1999),材质为20#钢。用于冷却油品储罐的消防水管道在过滤器后采用镀锌无缝钢管,材质为20#钢,丝扣、沟槽(卡箍)或法兰连接,垫片等密封材料应为不燃材料。 建筑物内室内生活给水管道采用给水聚丙烯(PP-R)管(GB/T18742-2002),热熔连接。 其它压力给水、排水管道,DN≥ 250 低压流体输送管道用螺旋缝埋弧焊钢管(SY/T5037-2000),材质为Q235B;DN<250 采用低压流体输送用焊接钢管(GB/T3091-2001),材质为Q235B。埋地部分焊接,非埋地部分焊接、螺纹或法兰连接...
