污水沟槽井点降水施工方案

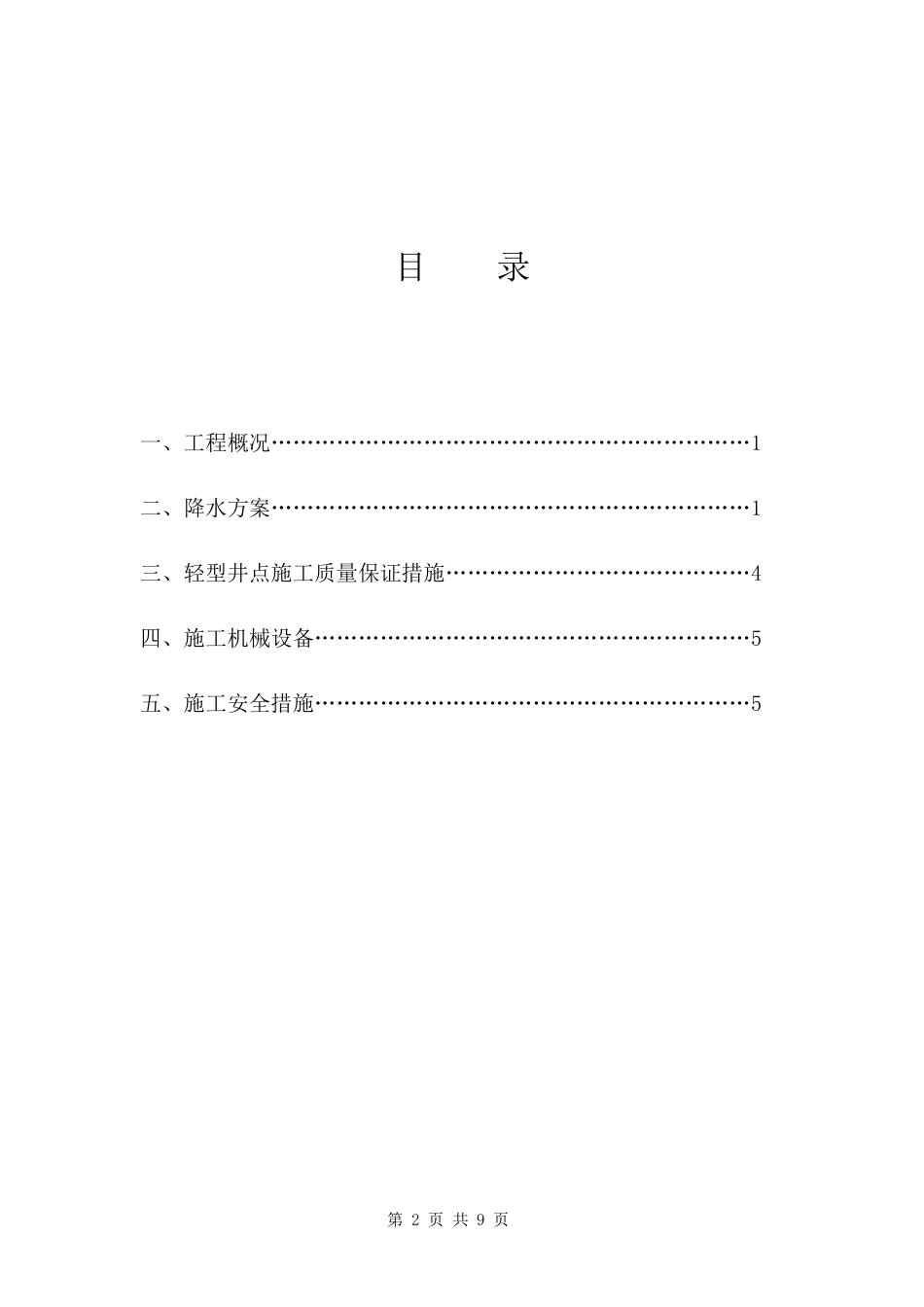

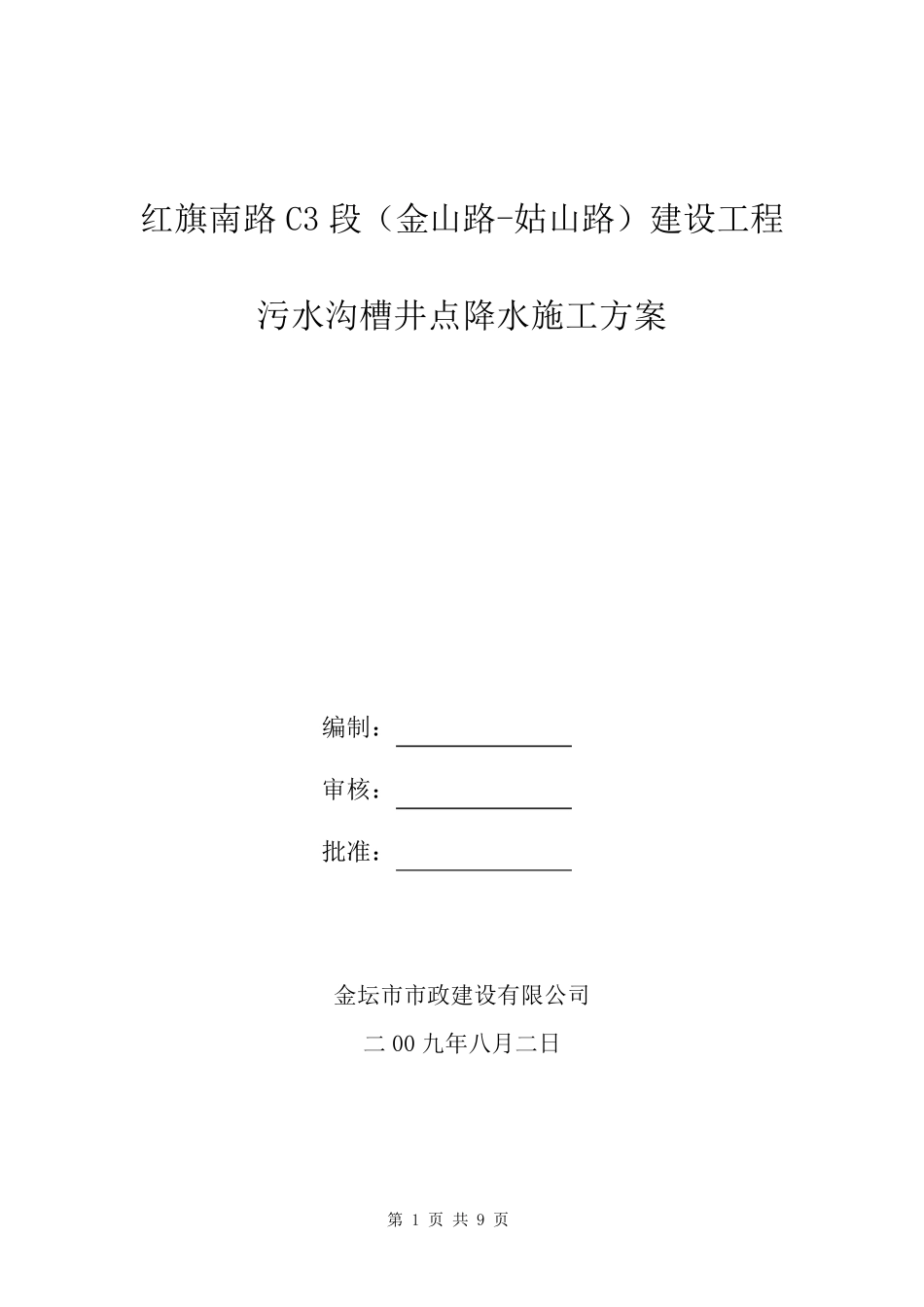

第 1 页 共 9 页 红旗南路C3 段（金山路-姑山路）建设工程 污水沟槽井点降水施工方案 编制： 审核： 批准： 金坛市市政建设有限公司 二00 九年八月二日 第 2 页 共 9 页 目 录 一、工程概况…………………………………………………………1 二、降水方案…………………………………………………………1 三、轻型井点施工质量保证措施……………………………………4 四、施工机械设备……………………………………………………5 五、施工安全措施……………………………………………………5 第 3 页 共 9 页 一、工程概况： 红旗南路 C3 段金山路交叉口处纵向污水管道，设计埋深达4m 以上，WS2 处管道埋深 4.54m。地下土质较差，依设计图纸说明，管道处在（3-1）层土中，土质主要为粉砂型流塑淤泥，地下水位很高。2009 年 7 月 14 日按设计图纸要求对污水管 WS2-WS3线沟槽按一般放坡断面开挖，根据现场开挖实际情况，地下水涌淌在地下 2m 开始出现，开挖道设计标高后，沟槽积水积淤，出现严重砂土流动现象，开挖的沟槽槽壁坡度无法保证安全坡度，半小时后涌塞整个沟槽，出现不均匀沉降或上涌，沟槽两侧支护加固的木桩、竹笆全部变形，坡壁塌方。该段40设计管深基础无40cm碎石加固层，开挖深度为4.92m，根据开挖实际情况，无法继续开挖，报监理、业主，设计现场查察看，停止开挖，进行回填还原。根据业主指示采用 轻 型井 点 降水法降低 地下水位来 施 工污水管道管并 直 至 回填结 束 ，因 此 报此 方案 。 二 、降水方案 1、降水目 的： 采用 轻 型井 点 降水分 段降低 地下水位，以便 开挖沟槽。 为确 保污水管结 构 干 槽施 工，以便 在无水、干 燥 的条 件 下开挖土方和 进行基础施 工，既 可 避 免 大 量 涌水、冒 泥、翻 浆 和 流沙 对施 工造成 的影 响 ，又 可 由 于 土中水分 排 除 后，动水压 力 减 小，大 大 提 高边 坡的稳 定 性 ，减 少 土方开挖量 。 2、降水方法： 第 4 页 共 9 页 轻型井点降水其原理是通过启动真空泵，使井点系统形成真空，井点周围形成真空区，地下水在真空泵的吸力作用下，使井点附近的地下水通过砂井、滤水管被强制吸入井点管并被排除。这样在井点附近的地下水与真空区外的地下水之间，形成一个水头差，真空区外的地下水在真空吸力和重力的作用下，流向井点排出地面，...
