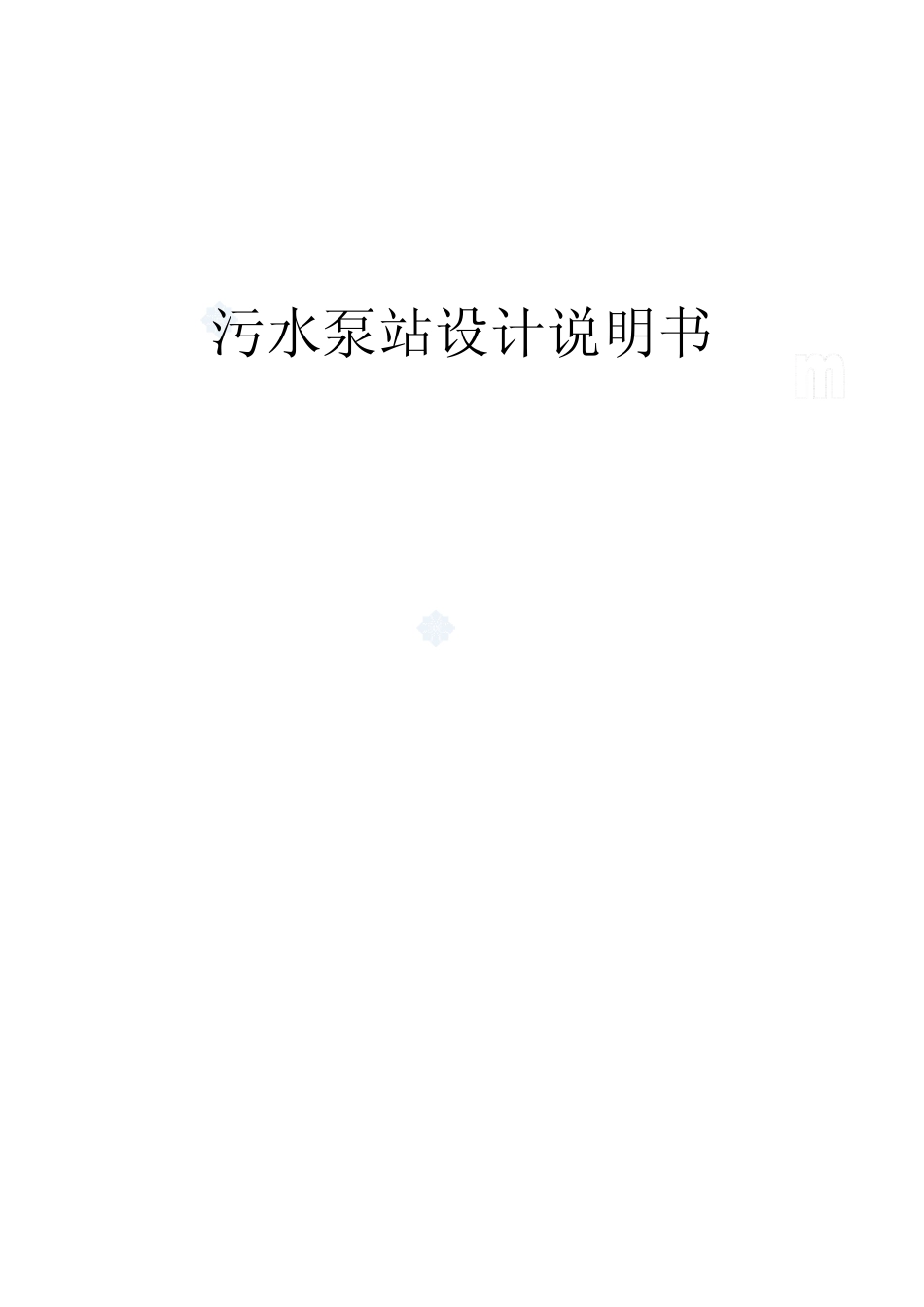

污水泵站设计说明书

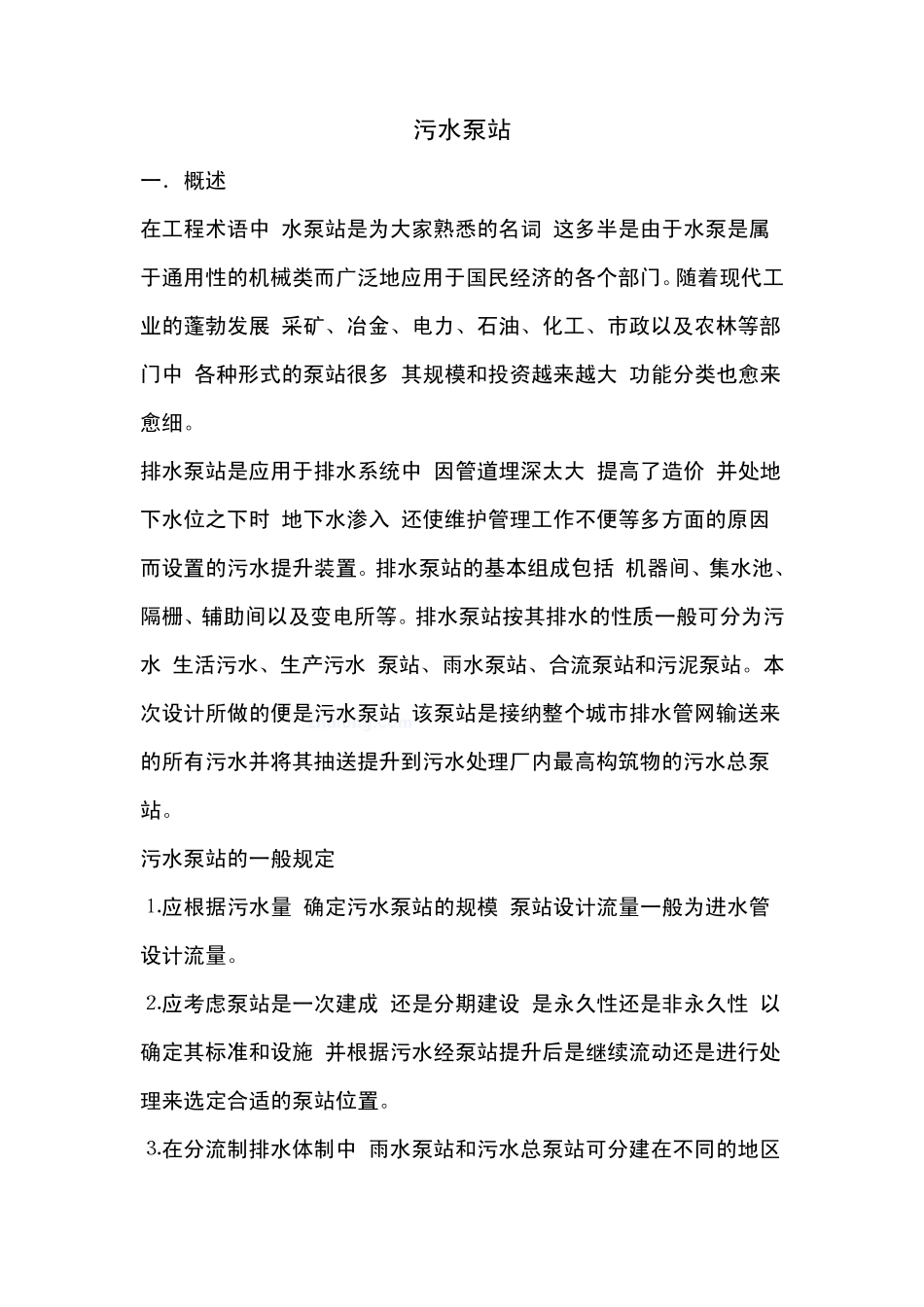

污水泵站设计说明书 污水泵站 一．概述 在工程术语中,水泵站是为大家熟悉的名词,这多半是由于水泵是属于通用性的机械类而广泛地应用于国民经济的各个部门。随着现代工业的蓬勃发展,采矿、冶金、电力、石油、化工、市政以及农林等部门中,各种形式的泵站很多,其规模和投资越来越大,功能分类也愈来愈细。 排水泵站是应用于排水系统中,因管道埋深太大,提高了造价,并处地下水位之下时,地下水渗入,还使维护管理工作不便等多方面的原因而设置的污水提升装置。排水泵站的基本组成包括:机器间、集水池、隔栅、辅助间以及变电所等。排水泵站按其排水的性质一般可分为污水(生活污水、生产污水)泵站、雨水泵站、合流泵站和污泥泵站。本次设计所做的便是污水泵站,该泵站是接纳整个城市排水管网输送来的所有污水并将其抽送提升到污水处理厂内最高构筑物的污水总泵站。 污水泵站的一般规定: ⒈应根据污水量,确定污水泵站的规模,泵站设计流量一般为进水管设计流量。 ⒉应考虑泵站是一次建成,还是分期建设,是永久性还是非永久性,以确定其标准和设施,并根据污水经泵站提升后是继续流动还是进行处理来选定合适的泵站位置。 ⒊在分流制排水体制中,雨水泵站和污水总泵站可分建在不同的地区也合建在一起,但泵、集水池及管道应自成系统。 ⒋污水泵站的集水池与机器间须用防火隔墙分开,不允许渗漏,做法按结构设计规划要求,分建式集水池与机械间要保持一定的施工距离，其中集水池多采用圆形,机械间多采用方形。 ⒌泵站构筑物不允许地下水渗入,应设有高出地下水位0.05m 的防水设施,见《给排水工程施工工程结构设计规范》。 二．泵站设计 1 设计资料 设计原始资料 1 泵站进水管的最大小时流量为655L/S 2泵站进水管官底标高为40米，管径为700mm。充满度为0.8 3泵站出水直接送至污水处理厂的沉淀池。沉淀池的水面标高49m，泵站至沉砂池的管道长度为100m 4泵站选定位置不受洪水威胁，地面标高为45m 5地质条件为亚粘土，地下水位标高为38m。冰冻深度为0.9m (1)设计流量 最大流量Qmax=655L/S (2)扬程 设泵站内的总损失为2m,安全水头为2m，集水池的有效水深为2m。 Hstmax=49-（40+0.8×0.7-0.1-2）=10.54m Hstmin=49-（40+0.8×0.7-0.1）=8.54 ∑h=3.4729m 则可初步确定水泵的扬程: H = (3)地质条件 土壤性质为亚粘土,冰冻深度为1.8m。 (5)进水管标高 进水管的水面标高134m (6)电源 电源由污水厂变电所提供,在泵站内仅设控制系统,勿须另配电系...
