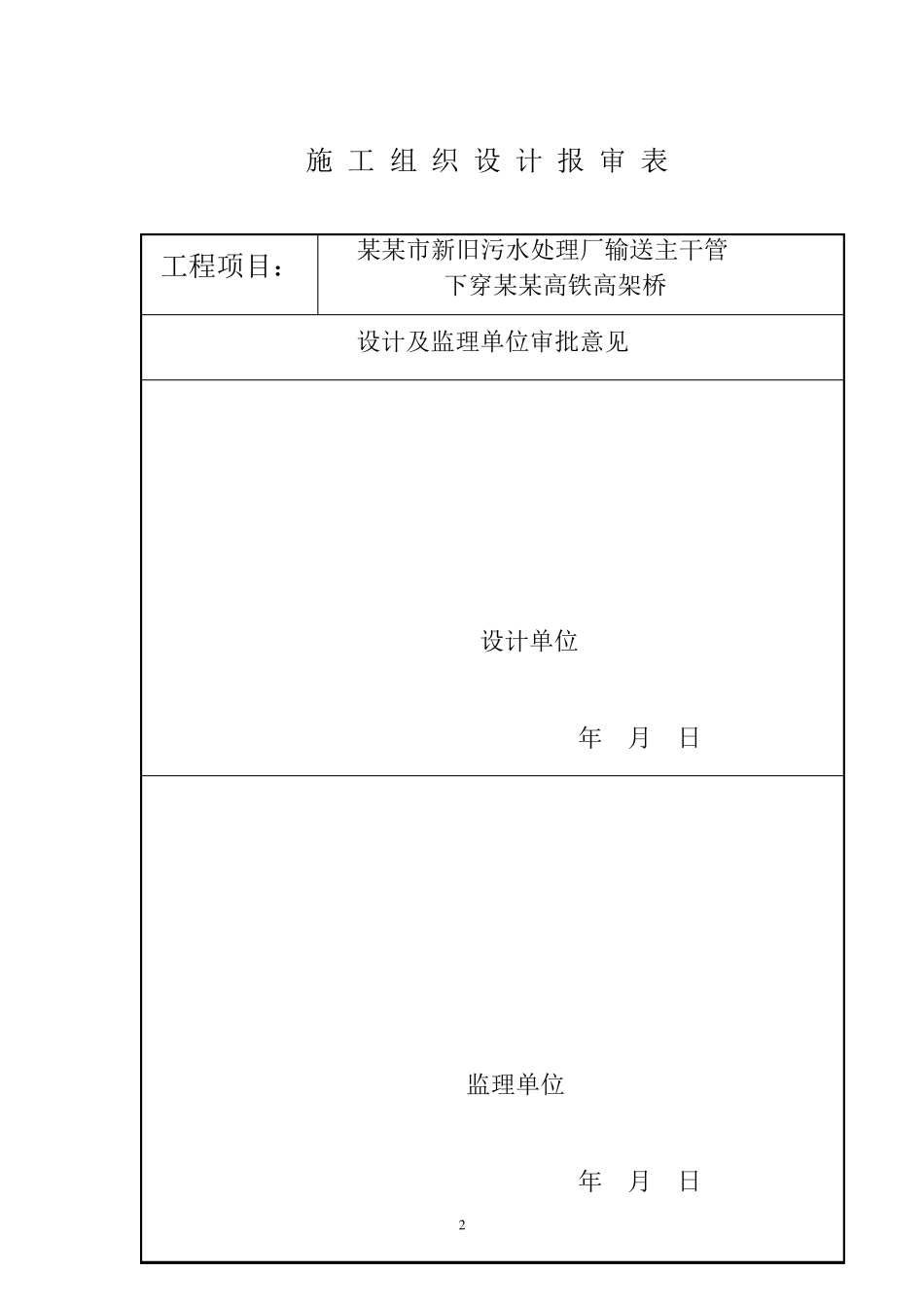

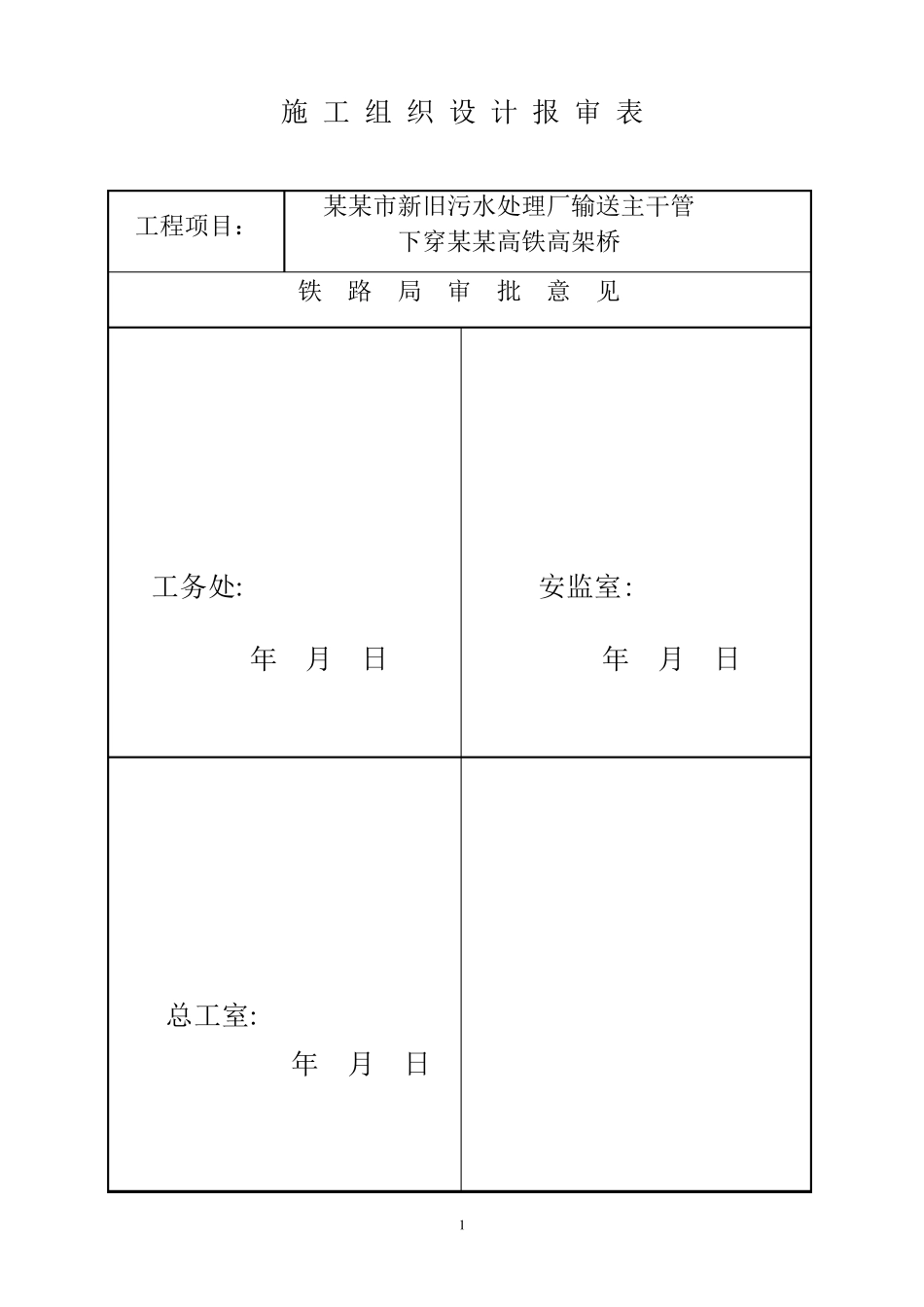

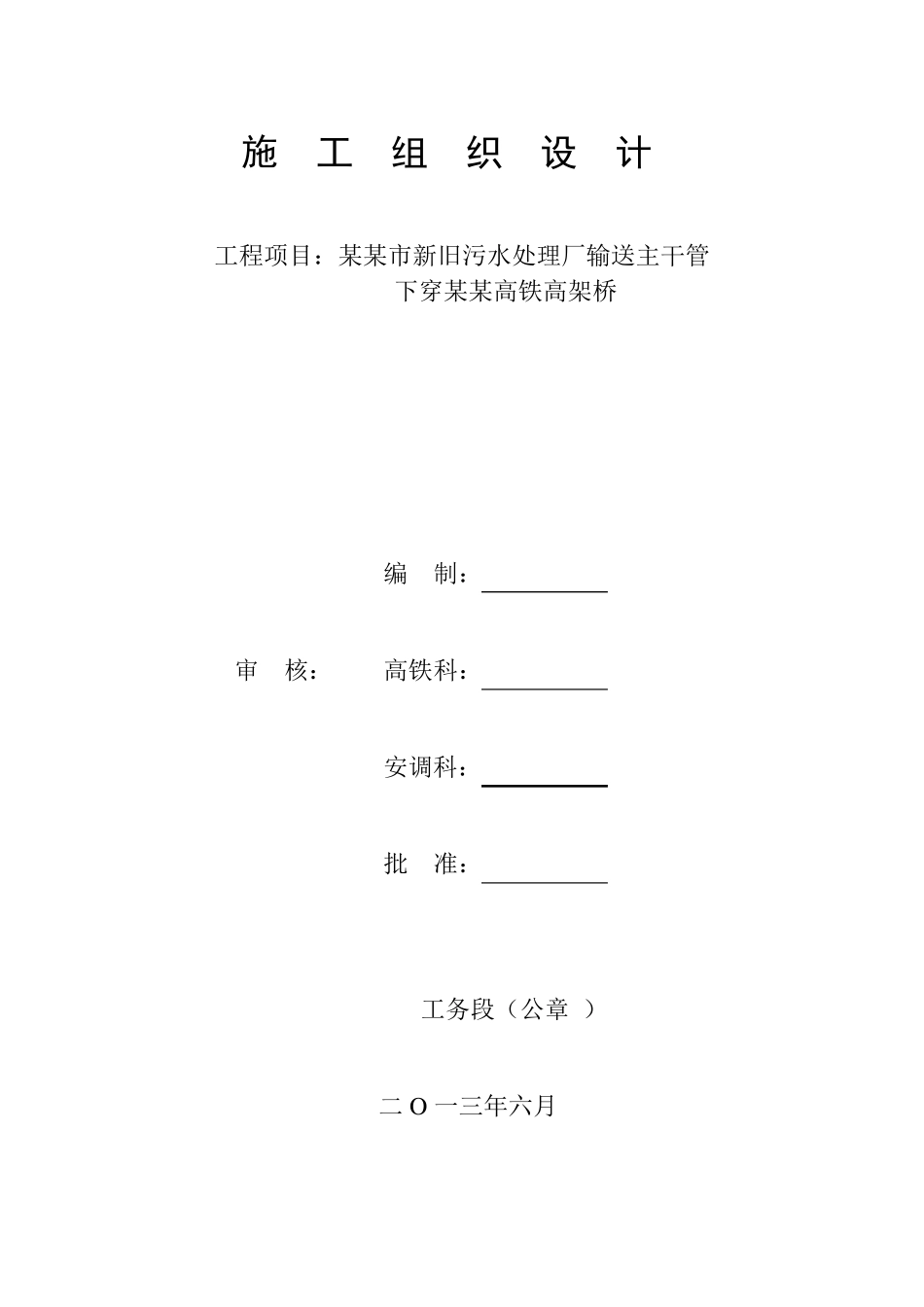

施 工 组 织 设 计 工程项目:某某市新旧污水处理厂输送主干管 下穿某某高铁高架桥 编 制: 审 核: 高铁科: 安调科: 批 准: 工务段(公章 ) 二O 一三年六月 1 施 工 组 织 设 计 报 审 表 工程项目: 某某市新旧污水处理厂输送主干管 下穿某某高铁高架桥 铁 路 局 审 批 意 见 工务处: 年 月 日 安监室: 年 月 日 总工室: 年 月 日 2 施 工 组 织 设 计 报 审 表 工程项目: 某某市新旧污水处理厂输送主干管 下穿某某高铁高架桥 设计及监理单位审批意见 设计单位 年 月 日 监理单位 年 月 日 3 某某市新旧污水处理厂输送主干管 下穿某某高铁高架桥施工组织措施 一、工程概况 某某市新旧污水处理厂输送主干管工程,是某某市重点工程,位于陕县大营乡辛店村附近,输送污水主干管道铺设至某某市快速通道陕县段时,需要由北向南,自下方穿越某某高铁客运专线一次。下穿点铁路里程为:K820+894.5,位于陕县特大桥64 号与 65号桥墩之间,污水管道里程为 K6+874,污水管道与铁路正交。 (一) 穿越处铁路现状 工程位于某某客运专线某某南站至某某西站之间,铁路为双线,线间距 5m,采用旭普林无碴轨道,电气化铁路,列车设计时速 350km/h。高架桥桥面宽 13.6m,上部结构采用 32m 预应力混凝土简支箱梁,箱梁宽与桥面等宽:下部结构采用空心板式墩,墩高12m,横桥向宽 6.8m,顺桥向宽 3.4m,基础采用群桩承台。承台尺寸为 10.1m(横桥向)*5.4(顺桥向)m*2m(承台高),基础桩采用 8 根直径1m 钻孔灌注桩。64 号桥墩桩长44m,65 号桥墩桩长47m。 穿越处高铁通信设备、信号光电缆均在桥梁上侧通过,施工位置未发现铁路通信、信号及电力管线等铁路设施。 (二)、穿越处水文地质状况: 工程所在区 域 地貌 类 型 主要为阶 地。地形 较 平 整 ,场 地高程范 围 327.3-330.5 米 。 地层 主要由第 四 系 全 新统 黄 土状粉 土组成 ,褐 黄 色 ,土质较 均匀 ,大孔发育 。稍 湿 ,稍 密 ,坚 硬 。中 至高压 缩 性 ,具 有 湿 陷 性 。 (三 )、穿越方案 污水主干管分 为进 水管及回 水管各 1 根,内 径1.2m,壁 厚0.12m,材 质为 Q235A 焊 接 钢 管,工作 压 力 0.8mpa,控 制 压 力1.2mpa,坡 度 为 1.518%。 4 管道在某某客专K820+894.5 处陕县特大桥第64 号、65 ...
