污泥池施工方案

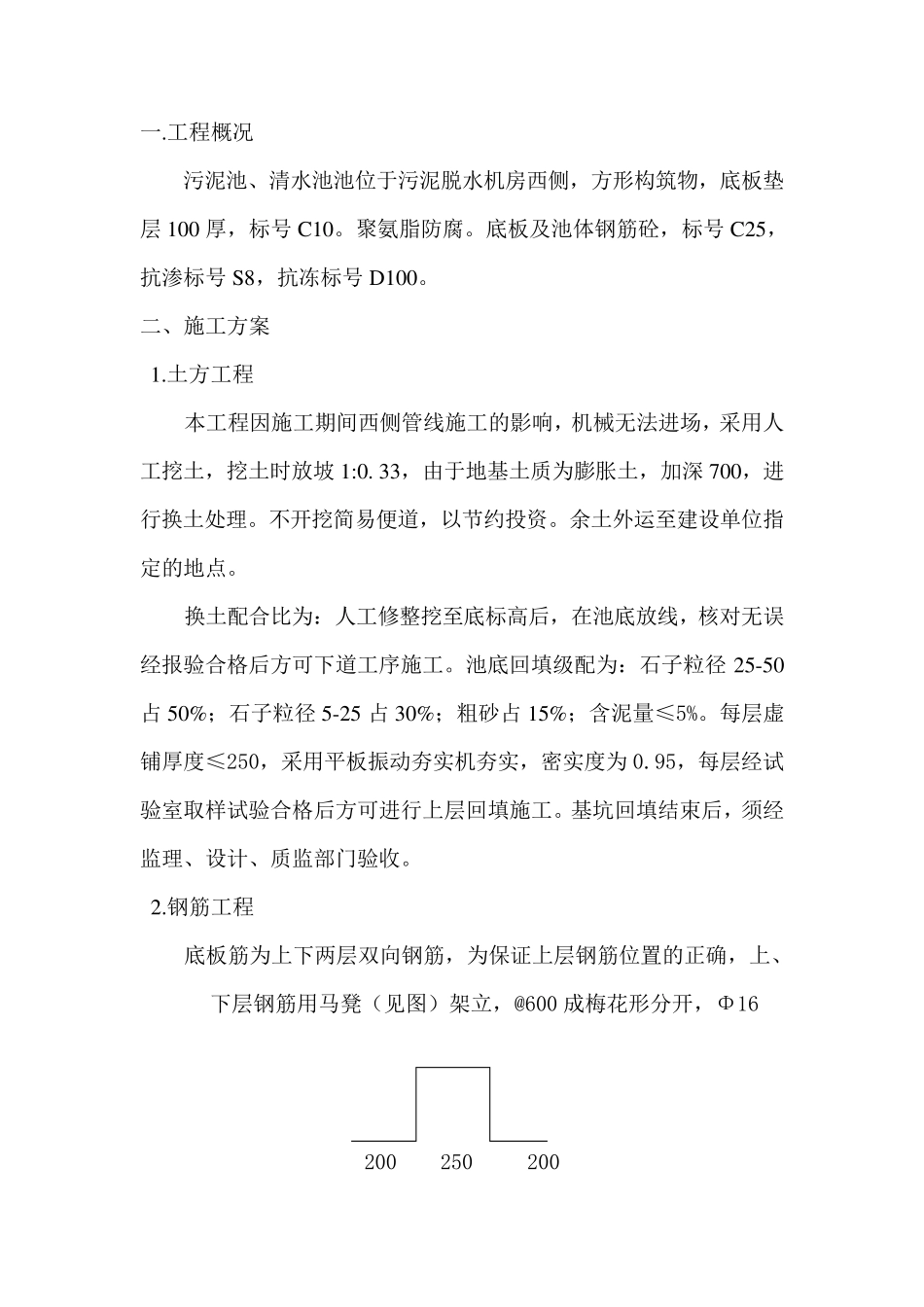

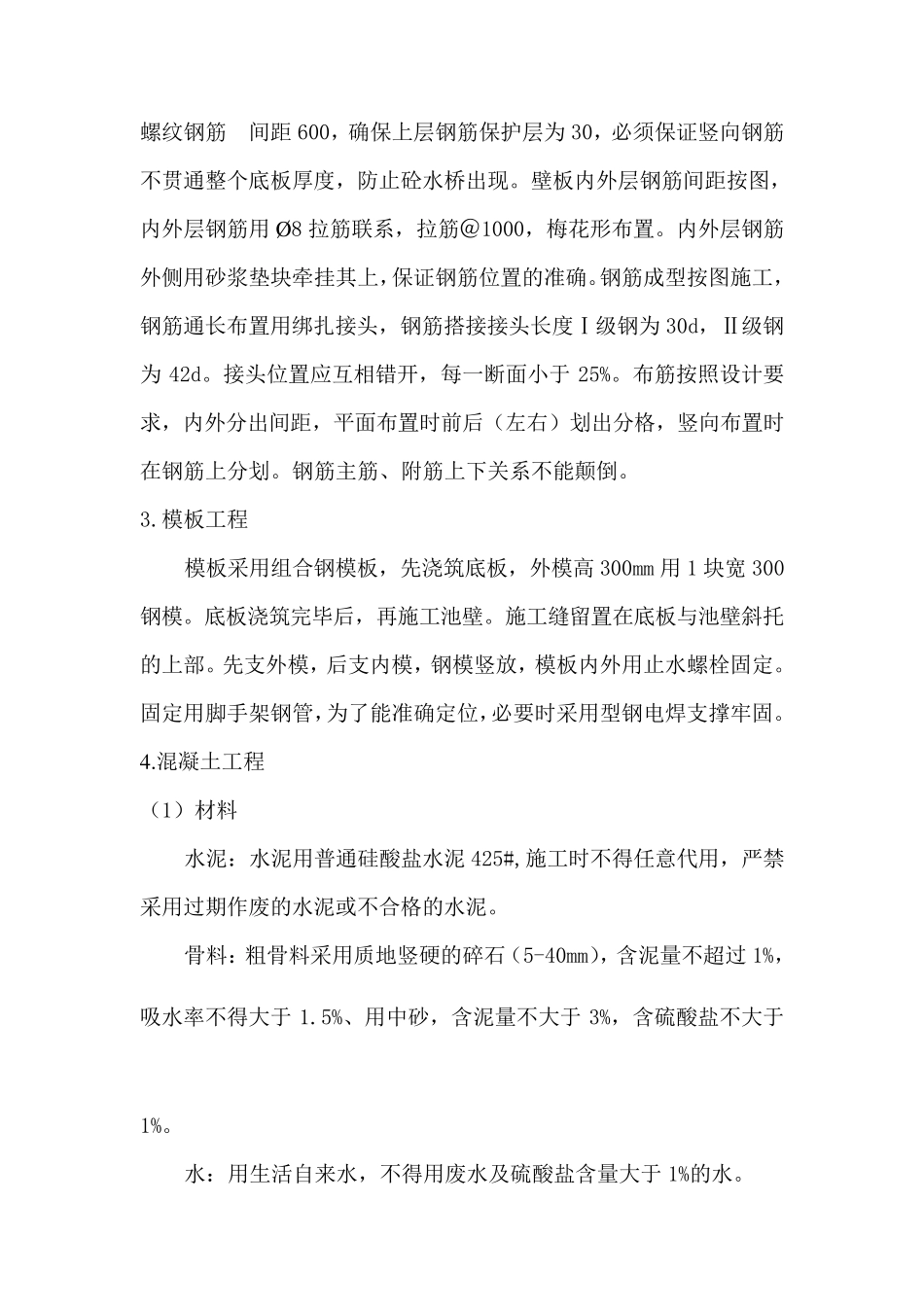

克市南郊污水处理厂—污泥池、清水池 施 工 方 案 编制： 审核： 批准： 三联工程建设公司 2 0 0 1 年 3 月 一 .工 程 概 况 污 泥 池 、 清 水 池 池 位 于 污 泥 脱 水 机 房 西 侧 ， 方 形 构 筑 物 ， 底 板 垫层 100 厚 ， 标 号 C10。 聚 氨 脂 防 腐 。 底 板 及 池 体 钢 筋 砼 ， 标 号 C25，抗 渗 标 号 S8， 抗 冻 标 号 D100。 二 、 施 工 方 案 1.土 方 工 程 本 工 程 因 施 工 期 间 西 侧 管 线 施 工 的 影 响 ， 机 械 无 法 进 场 ， 采 用 人工 挖 土 ， 挖 土 时 放 坡 1:0. 33， 由 于 地 基 土 质 为 膨 胀 土 ， 加 深 700， 进行 换 土 处 理 。 不 开 挖 简 易 便 道 ， 以 节 约 投 资 。 余 土 外 运 至 建 设 单 位 指定 的 地 点 。 换 土 配 合 比 为 ： 人 工 修 整 挖 至 底 标 高 后 ， 在 池 底 放 线 ， 核 对 无 误经 报 验 合 格 后 方 可 下 道 工 序 施 工 。 池 底 回 填 级 配 为 ： 石 子 粒径25-50占50%；石 子 粒径5-25 占30%；粗砂占15%；含泥 量≤5%。 每层 虚铺厚 度≤250， 采 用 平板 振动夯实机 夯实， 密实度为 0.95， 每层 经 试验 室取样试验 合 格 后 方 可 进 行 上层 回 填 施 工 。 基 坑回 填 结束后 ， 须经监理 、 设 计、 质 监部门验 收。 2.钢 筋 工 程 底 板 筋 为 上下 两层 双向钢 筋 ， 为 保证上层 钢 筋 位 置的 正确， 上、 下 层 钢 筋 用 马凳（见图）架立， @600 成梅花形 分开 ， Φ16 200 250 200 螺纹钢筋 间距600，确保上层钢筋保护层为30，必须保证竖向钢筋不贯通整个底板厚度，防止砼水桥出现。壁板内外层钢筋间距按图，内外层钢筋用Ø 8 拉筋联系，拉筋＠1000，梅花形布置。内外层钢筋外侧用砂浆垫块牵挂其上，保证钢筋位置的准确。钢筋成型按图施工，钢筋通长布置用绑扎接头，钢筋搭接接头长度Ⅰ级钢为30d，Ⅱ级钢为42d。接头位置应互相错开，每一断面小于 25%。布筋按照设计要求，内外分出间距，平面布置时前后（左右）划出分格，竖向布置时在钢筋上分划。钢筋主筋、附筋上下关系不能颠倒。 3.模板工程 模板采用组合钢...
