汽油车改装为电动汽车

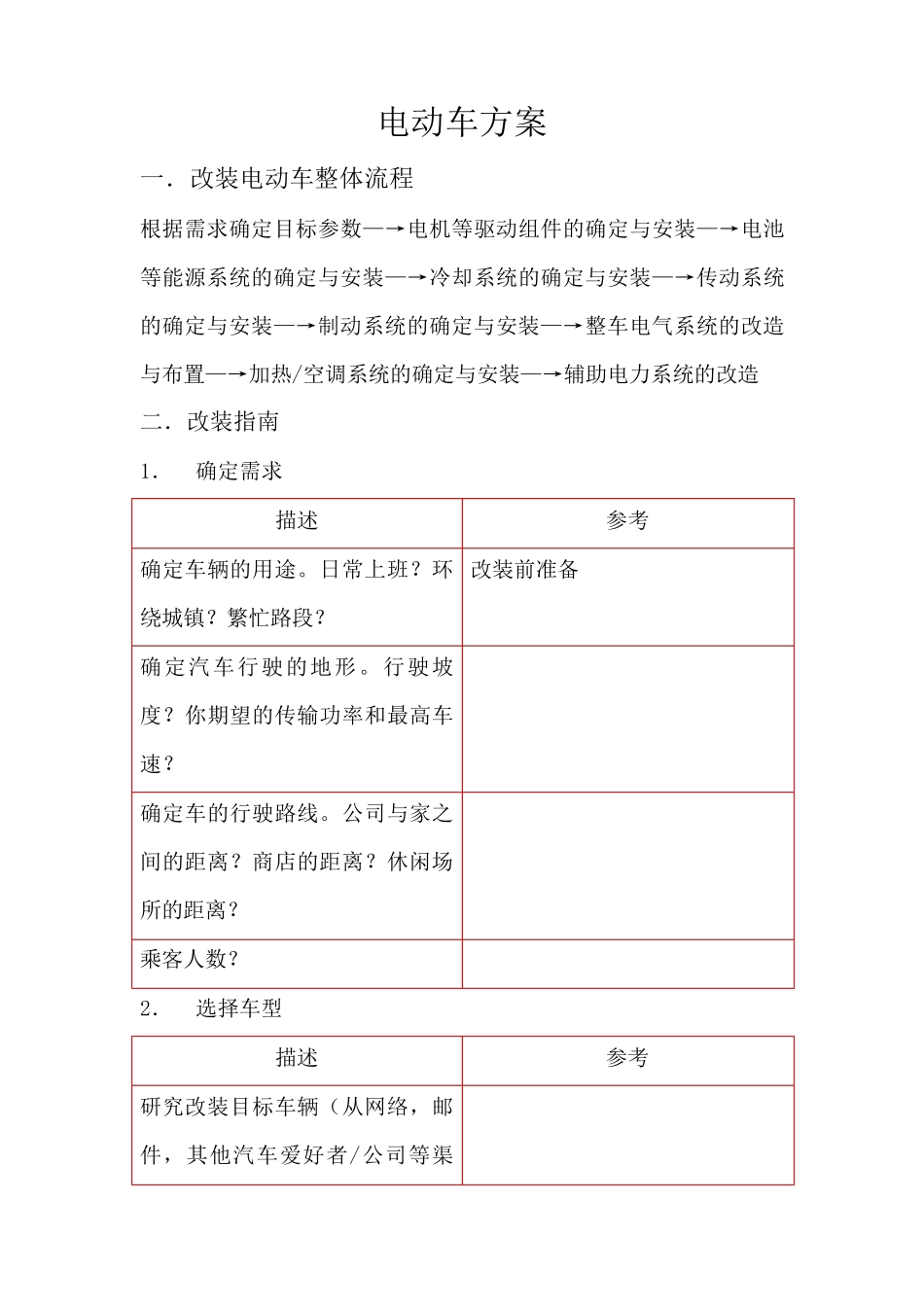

汽油车改装为电动汽车_第1页
1/40

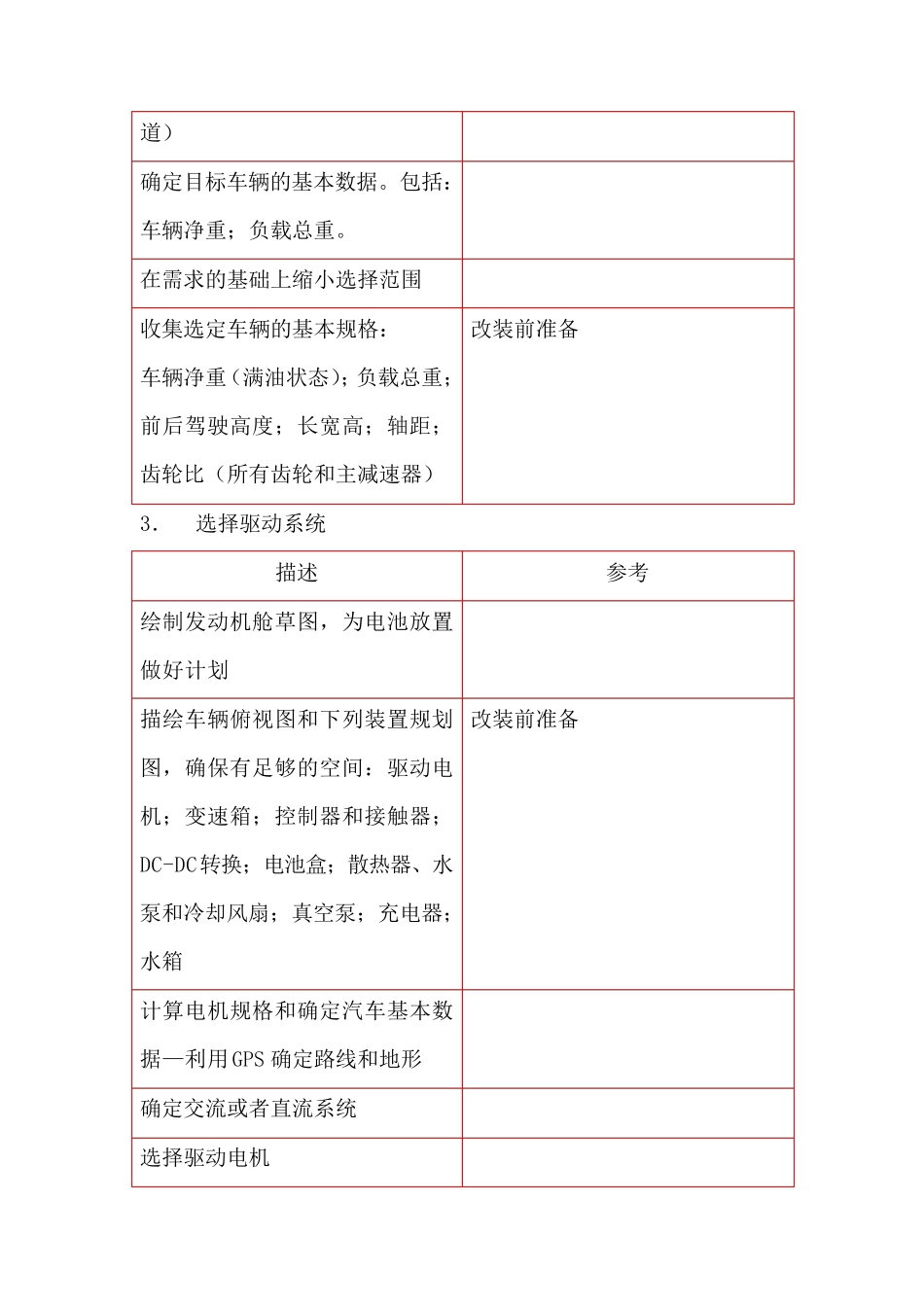

汽油车改装为电动汽车_第2页
2/40
汽油车改装为电动汽车_第3页
3/40
电动车方案 一.改装电动车整体流程 根据需求确定目标参数—→电机等驱动组件的确定与安装—→电池等能源系统的确定与安装—→冷却系统的确定与安装—→传动系统的确定与安装—→制动系统的确定与安装—→整车电气系统的改造与布置—→加热/空调系统的确定与安装—→辅助电力系统的改造 二.改装指南 1. 确定需求 描述 参考 确定车辆的用途。日常上班?环绕城镇?繁忙路段? 改装前准备 确定汽车行驶的地形。行驶坡度?你期望的传输功率和最高车速? 确定车的行驶路线。公司与家之间的距离?商店的距离?休闲场所的距离? 乘客人数? 2. 选择车型 描述 参考 研究改装目标车辆(从网络,邮件,其他汽车爱好者/公司等渠 道) 确定目标车辆的基本数据。包括:车辆净重;负载总重。 在需求的基础上缩小选择范围 收集选定车辆的基本规格: 车辆净重(满油状态);负载总重; 前后驾驶高度;长宽高;轴距;齿轮比(所有齿轮和主减速器) 改装前准备 3. 选择驱动系统 描述 参考 绘制发动机舱草图,为电池放置做好计划 描绘车辆俯视图和下列装置规划图,确保有足够的空间:驱动电机;变速箱;控制器和接触器;DC-DC转换;电池盒;散热器、水泵和冷却风扇;真空泵;充电器;水箱 改装前准备 计算电机规格和确定汽车基本数据—利用GPS 确定路线和地形 确定交流或者直流系统 选择驱动电机 4. 购买和测试驱动系统 描述 参考 购买驱动和逆变器,包括:油门电位计;DC-DC系统。 电机和逆变器 架台实验测试驱动和逆变器 5. 布局规划 描述 参考 清洗汽车发动机和底盘 给螺母螺栓喷漆 参阅车辆说明书 测量车辆前后轮高度及地面到车轮拱罩的高度 在拆除部件之前给车辆称重。前轮轴,后轮轴和净重(满油) 画出“系统布局”草图。包括以下部分:驱动电机;变速箱;控制器和接触器;DC-DC 转换;电池箱;散热器、水泵和冷却风扇;真空泵;水箱;充电器 分析“系统布局”:冷却充足;各边重量;前端至后端的重量;噪声;电缆;容易诊断和修复 6. 设备移除 描述 参考 将所有流体排出(润滑油,散热器,空调,汽油) 拆除引擎,油管,油箱,排气装置及其控制,冷却系统 在所有的电缆束上做标记(连接的线头) 将小零件放入袋子并做好标签以便将来使用(有些出售或报废) 在电池盒安放的位置清理出空间 零件处理包括:部分出售或报废;部分被放回车中;小零件和螺丝放入袋子中,标明其归属 保留所...
