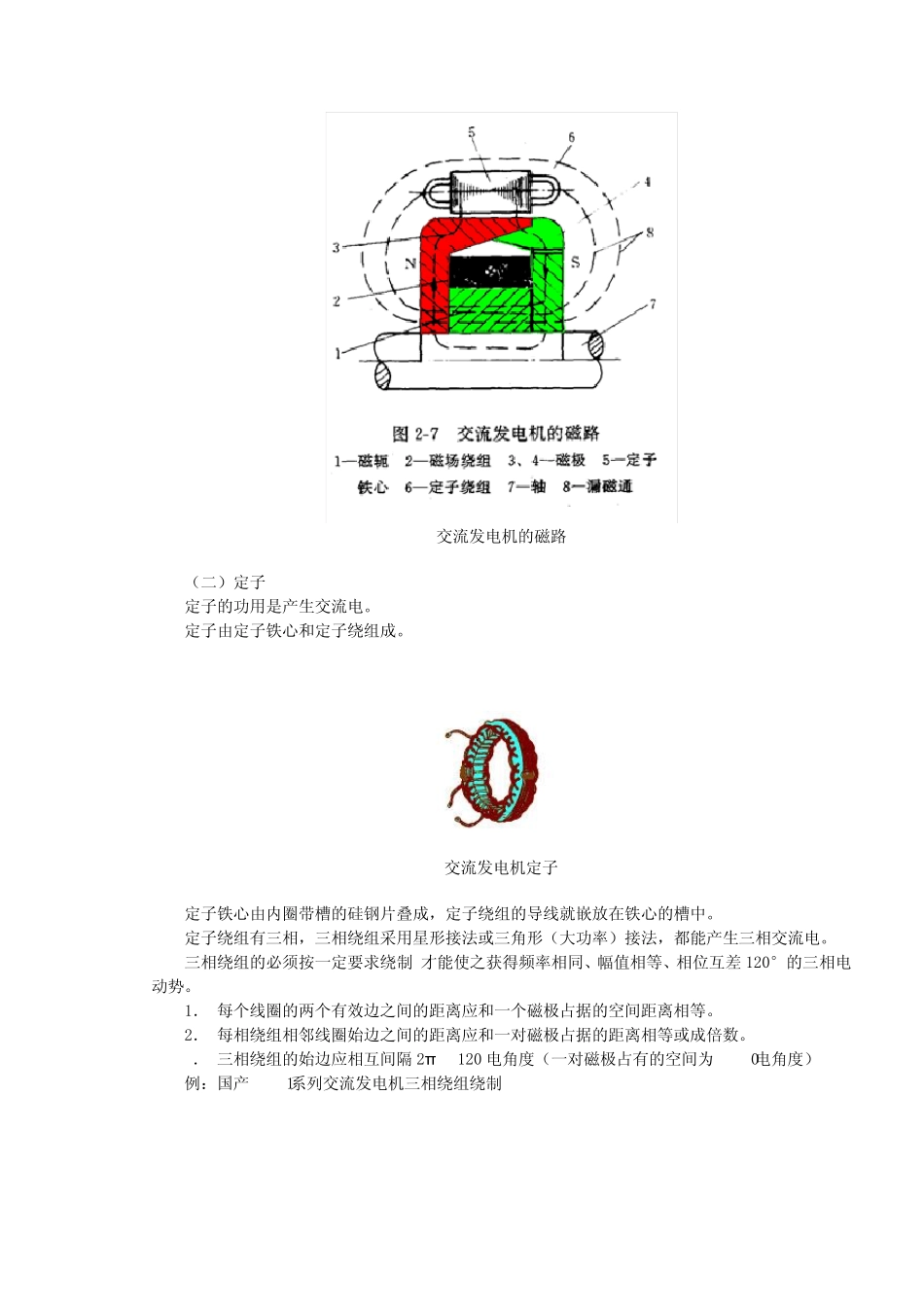

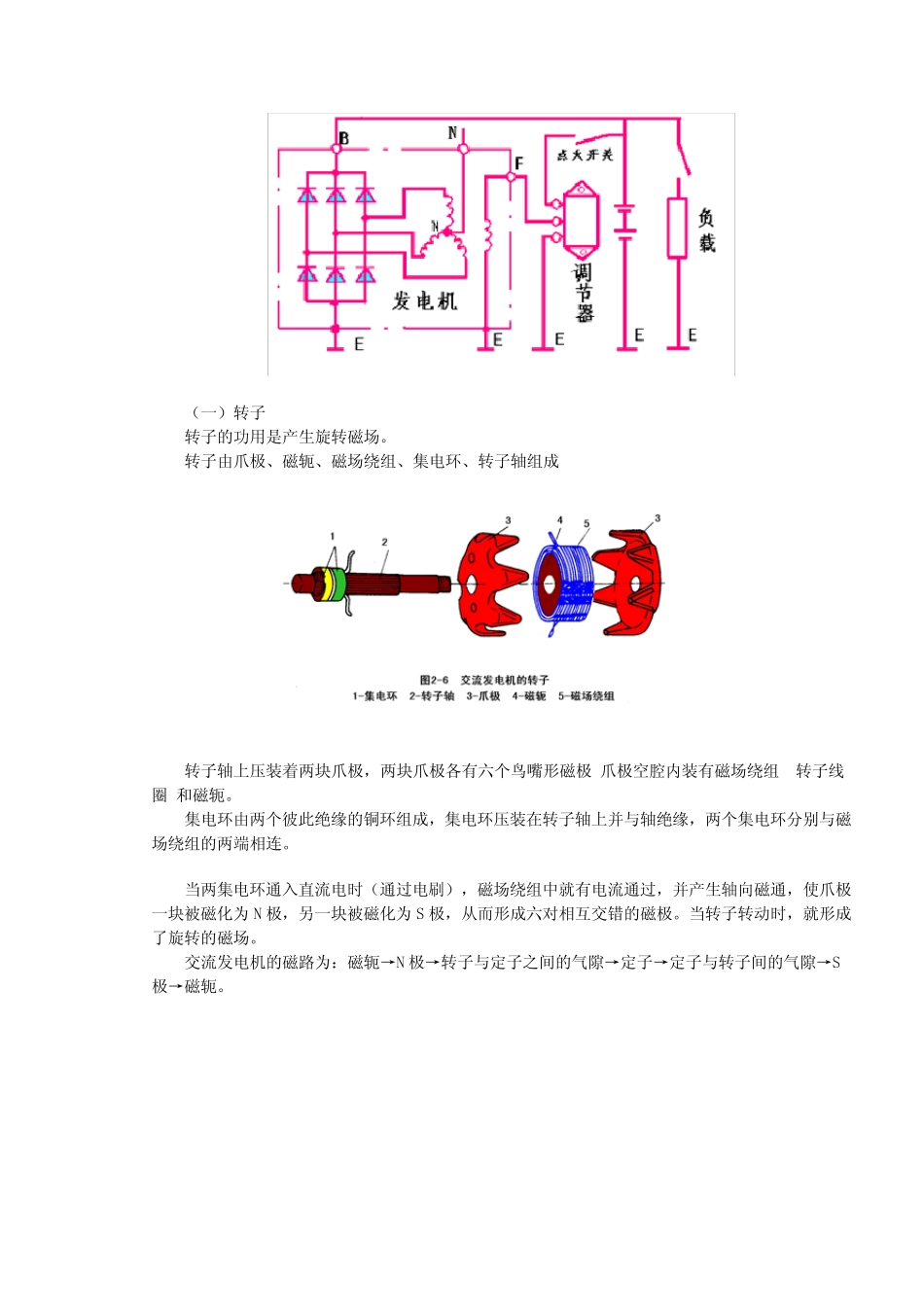

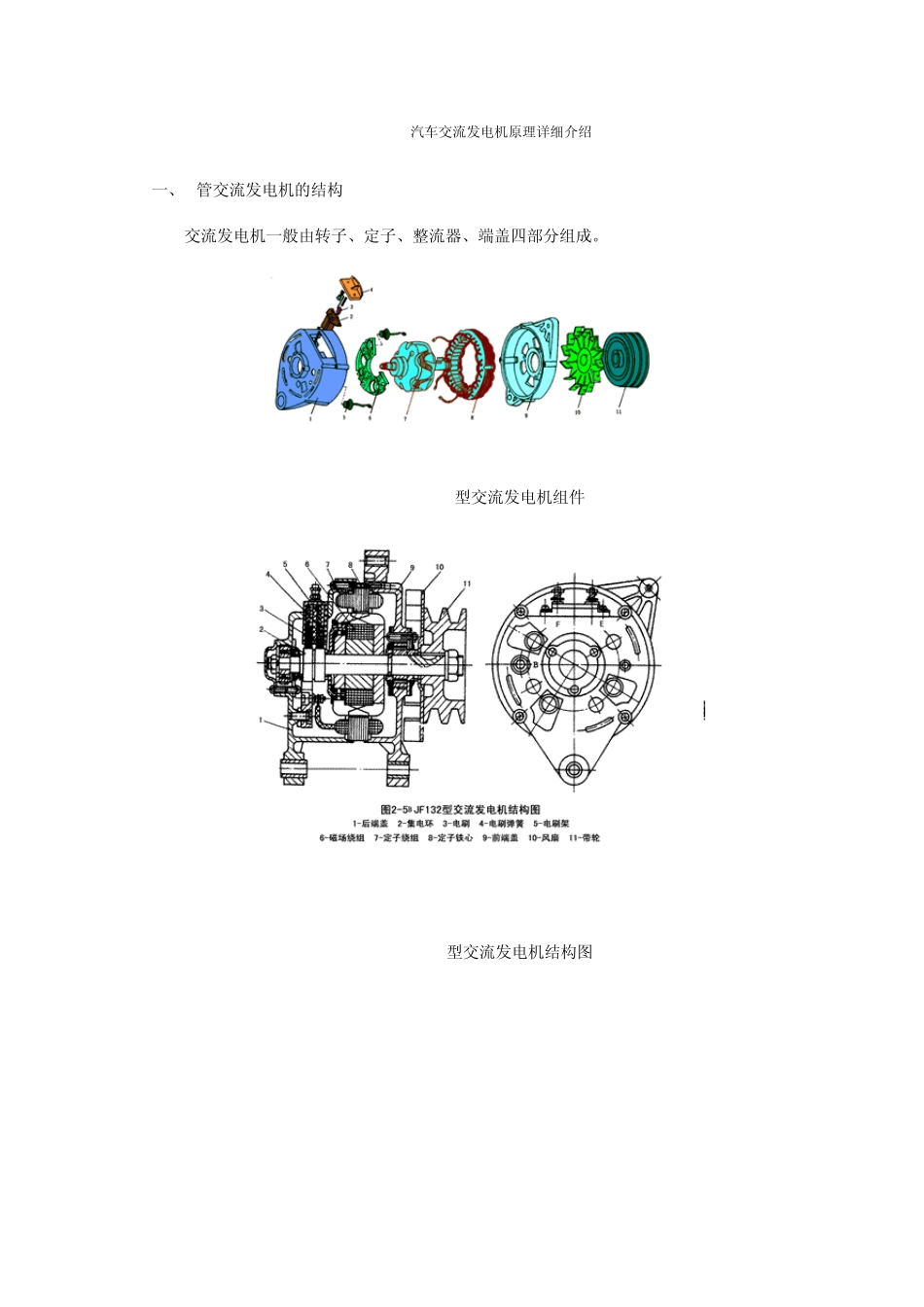

汽车交流发电机原理详细介绍 2009-05-31 20:25:45 一、6管交流发电机的结构 交流发电机一般由转子、定子、整流器、端盖四部分组成。 JF132型交流发电机组件 JF132型交流发电机结构图 （一）转子 转子的功用是产生旋转磁场。 转子由爪极、磁轭、磁场绕组、集电环、转子轴组成 转子轴上压装着两块爪极，两块爪极各有六个鸟嘴形磁极,爪极空腔内装有磁场绕组 (转子线圈)和磁轭。 集电环由两个彼此绝缘的铜环组成，集电环压装在转子轴上并与轴绝缘，两个集电环分别与磁场绕组的两端相连。 当两集电环通入直流电时（通过电刷），磁场绕组中就有电流通过，并产生轴向磁通，使爪极一块被磁化为N 极，另一块被磁化为S 极，从而形成六对相互交错的磁极。当转子转动时，就形成了旋转的磁场。 交流发电机的磁路为：磁轭→N 极→转子与定子之间的气隙→定子→定子与转子间的气隙→S极→磁轭。 交流发电机的磁路 （二）定子 定子的功用是产生交流电。 定子由定子铁心和定子绕组成。 交流发电机定子 定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。 定子绕组有三相，三相绕组采用星形接法或三角形（大功率）接法，都能产生三相交流电。 三相绕组的必须按一定要求绕制,才能使之获得频率相同、幅值相等、相位互差120°的三相电动势。 1． 每个线圈的两个有效边之间的距离应和一个磁极占据的空间距离相等。 2． 每相绕组相邻线圈始边之间的距离应和一对磁极占据的距离相等或成倍数。 3． 三相绕组的始边应相互间隔 2π +120o电角度（一对磁极占有的空间为 360o电角度） 例：国产JF13系列交流发电机三相绕组绕制 交流电机定义展开图 结构参数如下： 磁极对数p 6对 定子槽数z 36槽 定子绕组相数m 3相 每个线圈匝数N 13匝 绕组联结方法 Y型联结 在国产JF13系列交流发电机中，一对磁极占6个槽的空间位置（每槽60o电角度），一个磁极占3个槽的空间位置，所以每个线圈两条有效边的位置间隔是3个槽，每相绕组相邻线圈始边之间的距离6个槽，三相绕组的始边的相互间隔可以是2个槽，8个槽， 14个槽等。 （三）整流器 交流发电机整流器的作用是将定子绕组的三相交流电变为直流电， 6管交流发电机的整流器是由 6只硅整流二极管组成三相全波桥式整流电路，6只整流管分别压装（或焊装）在两块板上。 1．汽车用硅整流二极管特点 （1）工作电流大，正向平均电流50A，浪涌电流600A； （2）反向电压高，...
