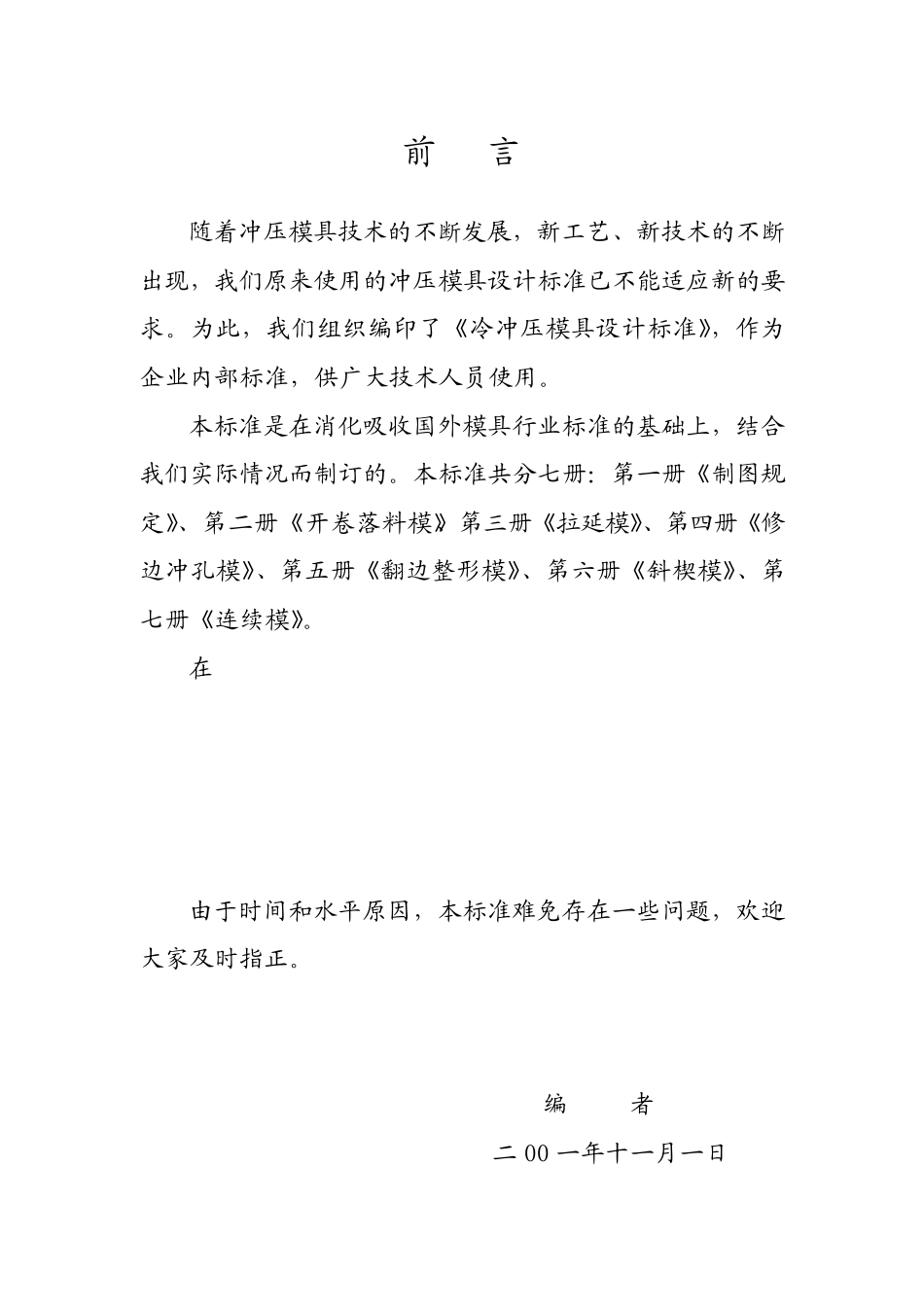

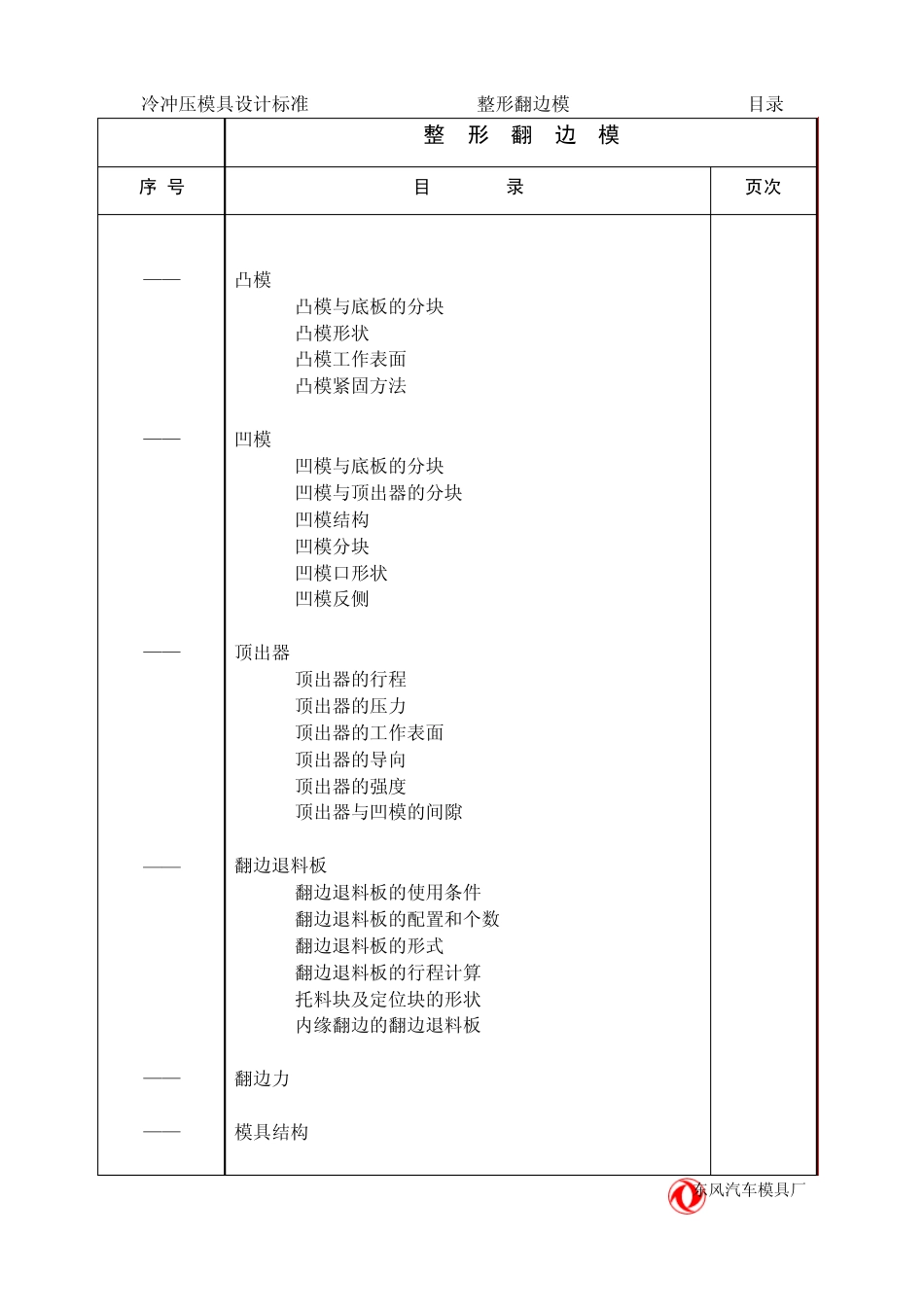

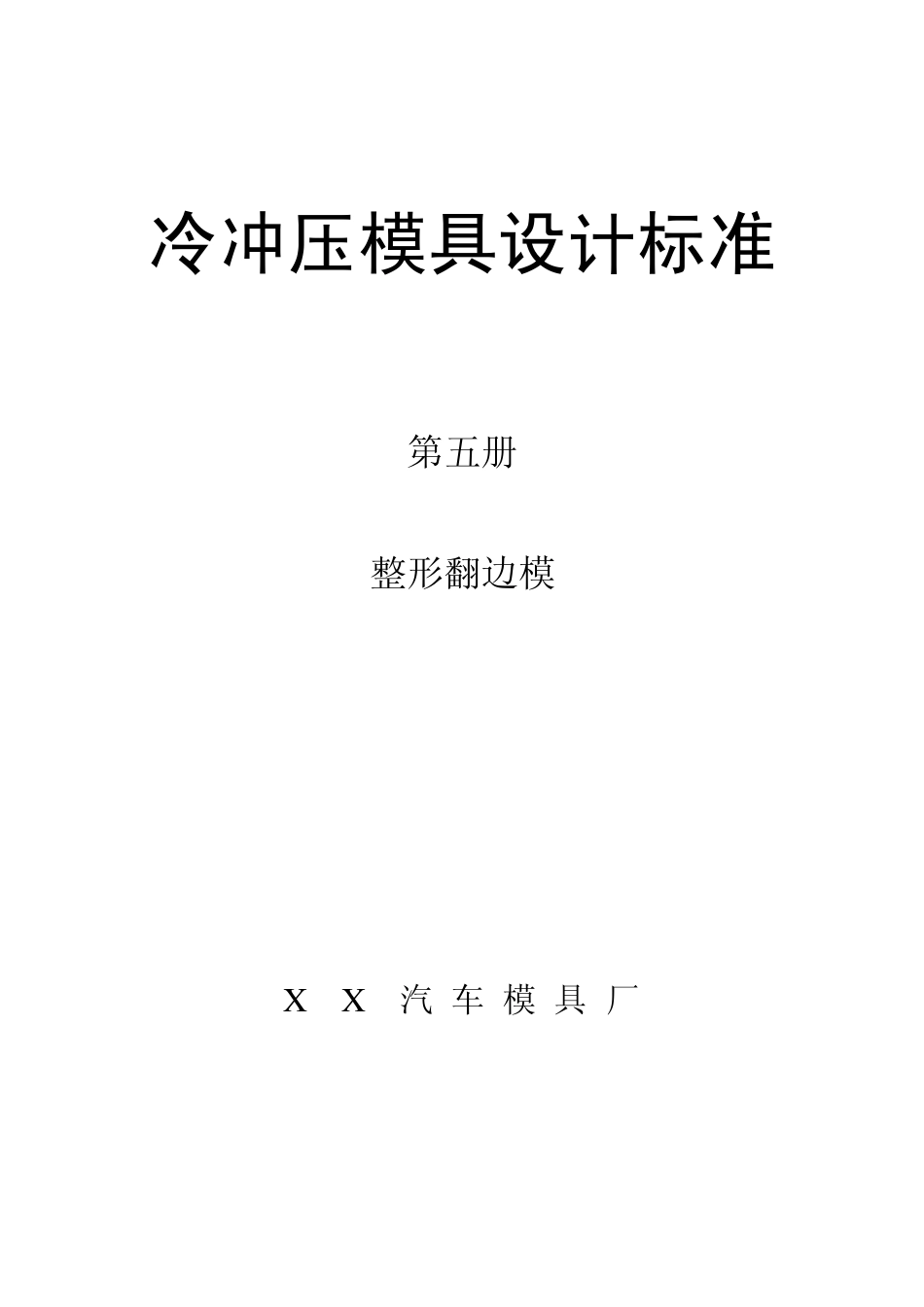

冷冲压模具设计标准 第五册 整形翻边模 X X 汽 车 模 具 厂 前 言 随着冲压模具技术的不断发展，新工艺、新技术的不断出现，我们原来使用的冲压模具设计标准已不能适应新的要求。为此，我们组织编印了《冷冲压模具设计标准》，作为企业内部标准，供广大技术人员使用。 本标准是在消化吸收国外模具行业标准的基础上，结合我们实际情况而制订的。本标准共分七册：第一册《制图规定》、第二册《开卷落料模》、第三册《拉延模》、第四册《修边冲孔模》、第五册《翻边整形模》、第六册《斜楔模》、第七册《连续模》。 在 由于时间和水平原因，本标准难免存在一些问题，欢迎大家及时指正。 编 者 二 00 一年十一月一日 冷冲压模具设计标准 整形翻边模 目录 5 整 形 翻 边 模 序 号 目 录 页次 5——1 5——2 5——3 5——4 5——5 5——6 凸模 1 凸模与底板的分块 2 凸模形状 3 凸模工作表面 4 凸模紧固方法 凹模 1 凹模与底板的分块 2 凹模与顶出器的分块 3 凹模结构 4 凹模分块 5 凹模口形状 6 凹模反侧 顶出器 1 顶出器的行程 2 顶出器的压力 3 顶出器的工作表面 4 顶出器的导向 5 顶出器的强度 6 顶出器与凹模的间隙 翻边退料板 1 翻边退料板的使用条件 2 翻边退料板的配置和个数 3 翻边退料板的形式 4 翻边退料板的行程计算 5 托料块及定位块的形状 6 内缘翻边的翻边退料板 翻边力 模具结构 1 2 3 5 6 7 8 9 11 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 东风汽车模具厂 冷冲压模具设计标准 整形翻边模 1 5——1 凸 模 1 凸模与底板的分块 （1） 一般情况下采用整体结构，但材质不同时，凸模应与底板分开，同时在加工困难的部分采取局部镶块方式。 1.1 铸件形式 1.2 堆焊形式 1.3 镶块形式 东风汽车模具厂 冷冲压模具设计标准 整形翻边模 2 5——1 凸 模 2 凸模形状 （1） 2.1 边缘尺寸 1) 铸件 2) 镶块 2.2 镶块部分 台阶的分法 ☆ 凸模镶块和凹模镶块的分块线必须错开。 东风汽车模具厂 冷冲压模具设计标准 整形翻边模 3 5——1 凸 模 3 凸模工作表面 （1） 3.1 一般情况 要求工序制件定位稳定，操作方便。 3.2 下列情况凸模表面不得让开 3.2.1 细长制件，易变形的部分。 外轮罩 内轮罩 门下梁 支柱类 东风汽车模具厂 冷冲压模具设计标准 整形翻边模 4...
