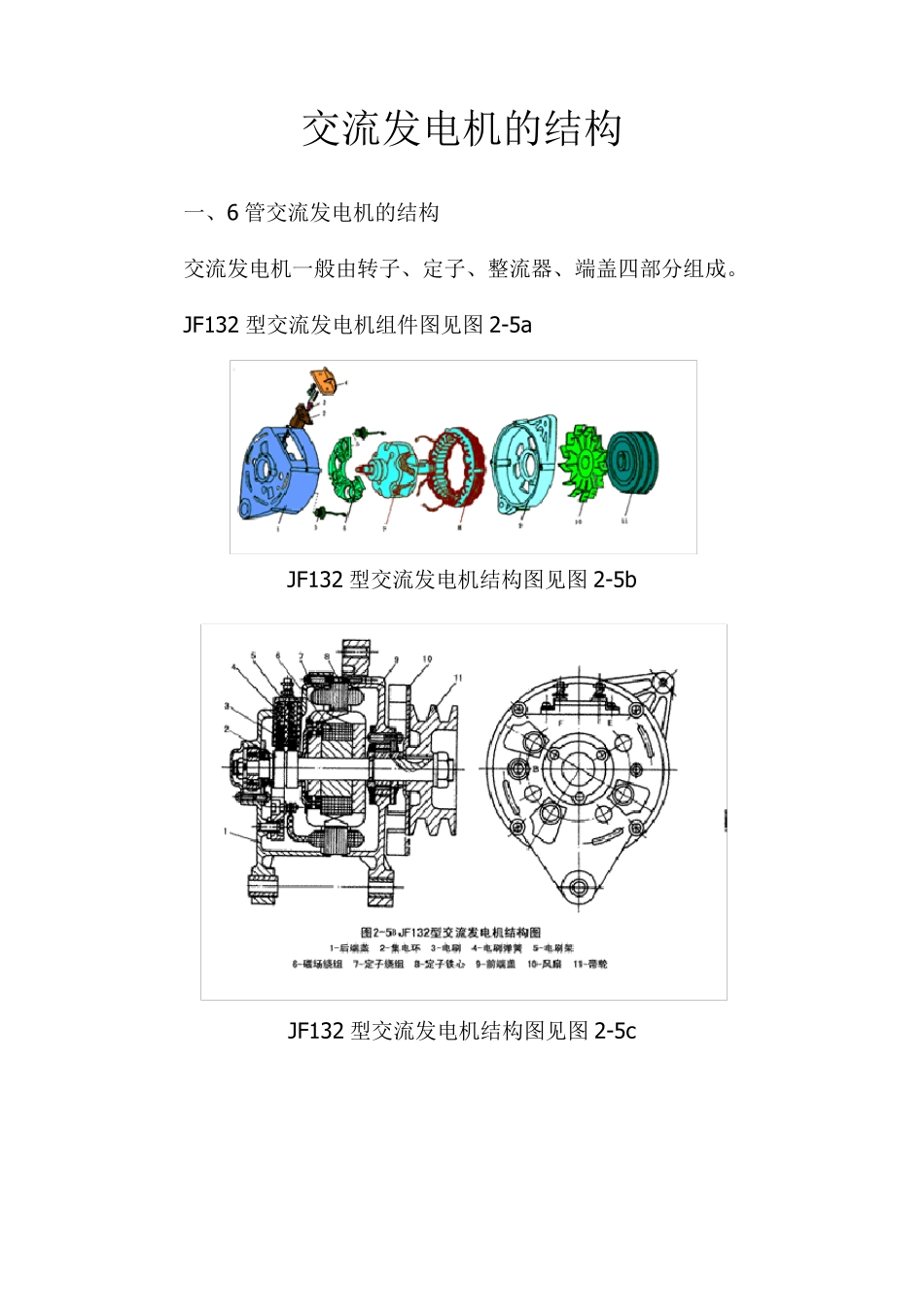

交流发电机的结构 一、6 管交流发电机的结构 交流发电机一般由转子、定子、整流器、端盖四部分组成
JF132 型交流发电机组件图见图 2-5a JF132 型交流发电机结构图见图 2-5b JF132 型交流发电机结构图见图 2-5c （一）转子 转子的功用是产生旋转磁场
转子由爪极、磁轭、磁场绕组、集电环、转子轴组成，见图 2-6 转子轴上压装着两块爪极，两块爪极各有六个鸟嘴形磁极,爪极空腔内装有磁场绕组(转子线圈)和磁轭
集电环由两个彼此绝缘的铜环组成，集电环压装在转子轴上并与轴绝缘，两个集电环分别与磁场绕组的两端相连
当两集电环通入直流电时（通过电刷），磁场绕组中就有电流通过，并产生轴向磁通，使爪极一块被磁化为 N 极，另一块被磁化为 S极，从而形成六对相互交错的磁极
当转子转动时，就形成了旋转的磁场

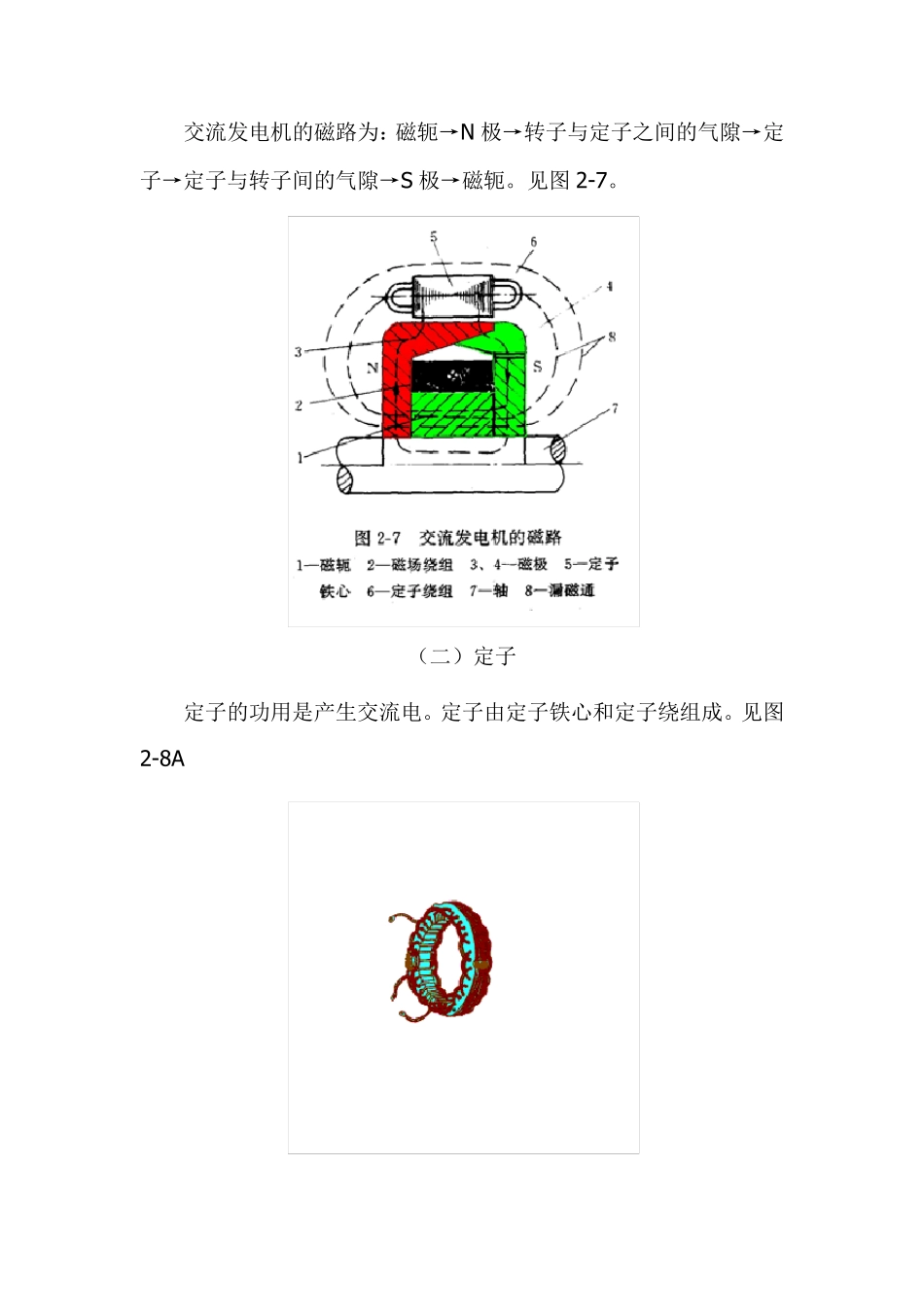

交流发电机的磁路为：磁轭→N 极→转子与定子之间的气隙→定子→定子与转子间的气隙→S极→磁轭
见图 2-7
（二）定子 定子的功用是产生交流电
定子由定子铁心和定子绕组成
见图2-8A 定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中
定子绕组有三相，三相绕组采用星形接法或三角形（大功率）接法，都能产生三相交流电
三相绕组的必须按一定要求绕制,才能使之获得频率相同、幅值相等、相位互差 120°的三相电动势
1．每个线圈的两个有效边之间的距离应和一个磁极占据的空间距离相等
2．每相绕组相邻线圈始边之间的距离应和一对磁极占据的距离相等或成倍数
3．三相绕组的始边应相互间隔 2π+120o 电角度（一对磁极占有的空间为 360o 电角度） 例：国产JF13 系列交流发电机三相绕组绕制见图 2-8B 结构参数如下： 磁极对数p6 对 定子槽数z36 槽 定子绕组相数m3 相 每个线圈匝数N13 匝 绕组联结方法Y 型联结 在国产JF13 系列交
