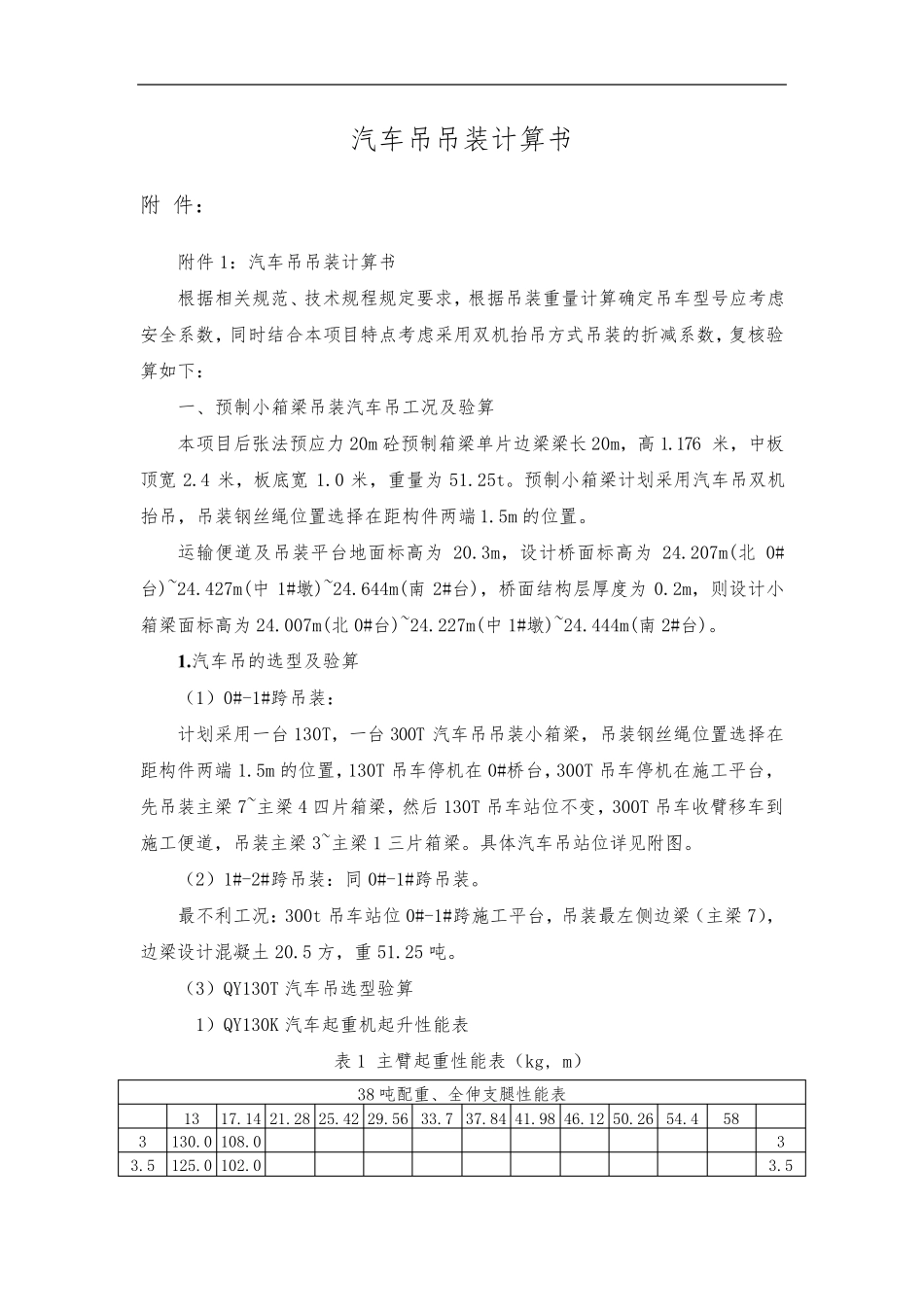

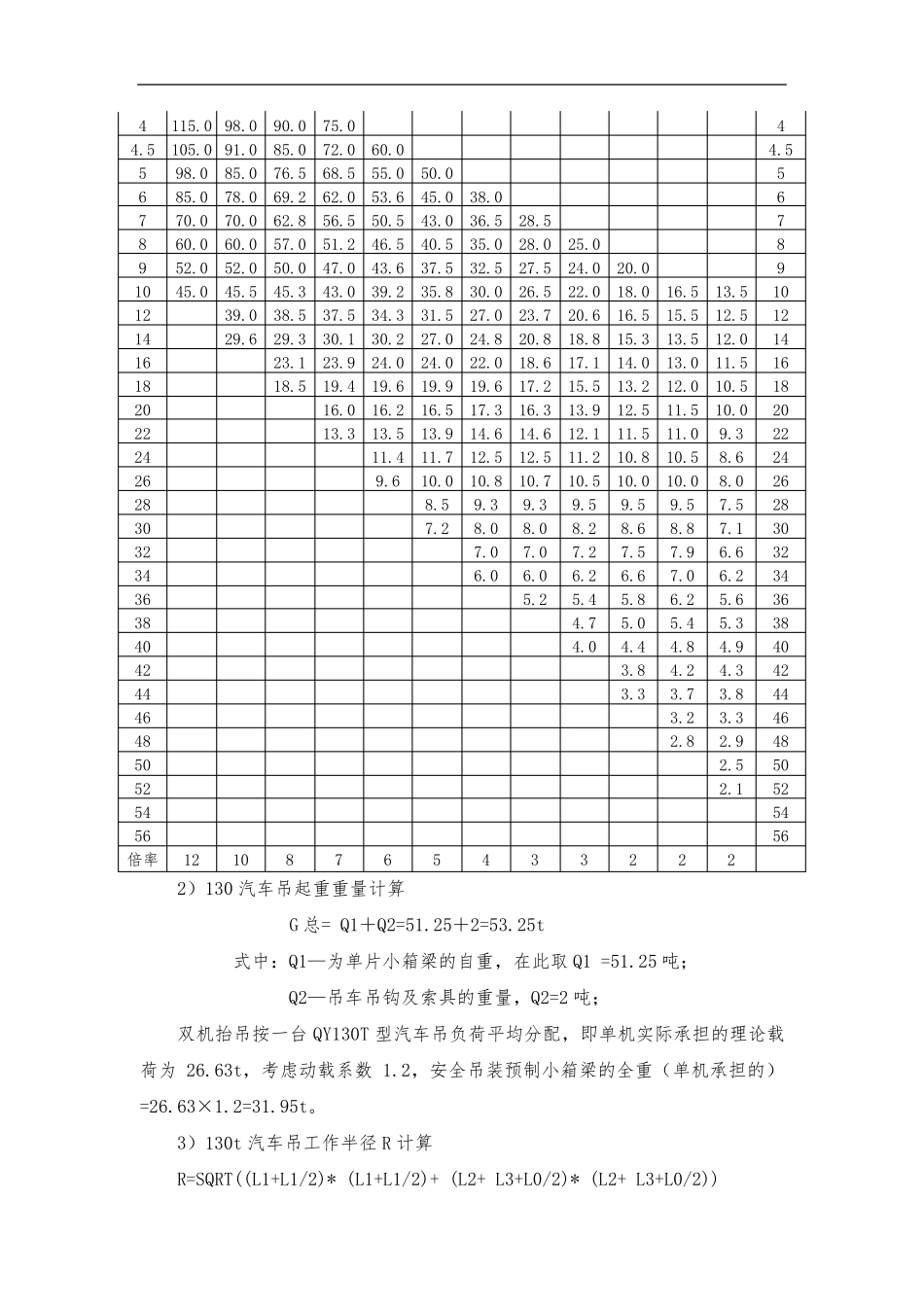

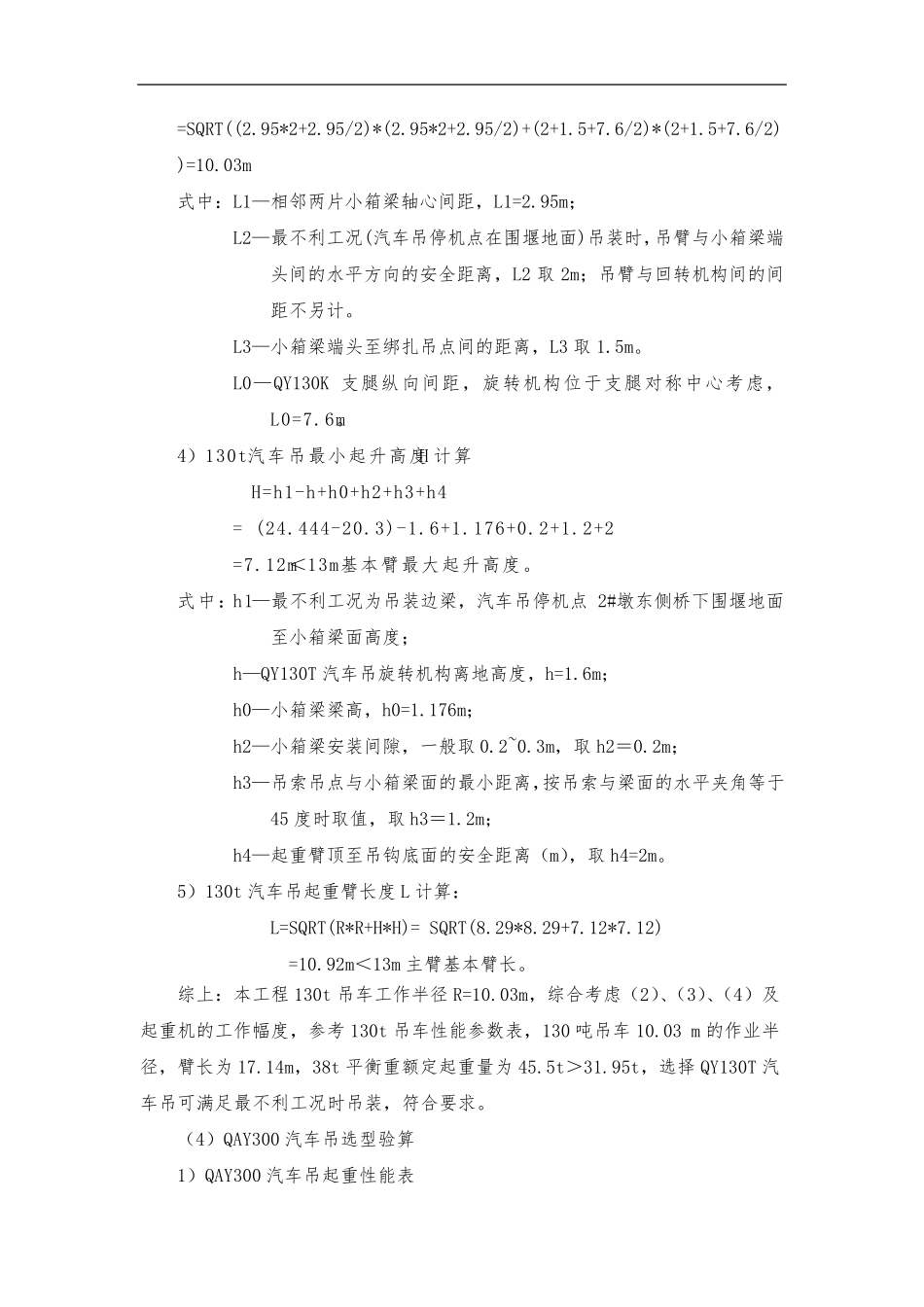

汽车吊吊装计算书 附 件： 附件1：汽车吊吊装计算书 根据相关规范、技术规程规定要求，根据吊装重量计算确定吊车型号应考虑安全系数，同时结合本项目特点考虑采用双机抬吊方式吊装的折减系数，复核验算如下： 一、预制小箱梁吊装汽车吊工况及验算 本项目后张法预应力 20m 砼预制箱梁单片边梁梁长 20m，高 1.176 米，中板顶宽 2.4 米，板底宽 1.0 米，重量为 51.25t。预制小箱梁计划采用汽车吊双机抬吊，吊装钢丝绳位置选择在距构件两端 1.5m 的位置。 运输便道及吊装平台地面标高为 20.3m，设计桥面标高为 24.207m(北 0#台)~24.427m(中 1#墩)~24.644m(南 2#台)，桥面结构层厚度为 0.2m，则设计小箱梁面标高为 24.007m(北 0#台)~24.227m(中 1#墩)~24.444m(南 2#台)。 1 .汽车吊的选型及验算 （1）0#-1#跨吊装： 计划采用一台 130T，一台 300T 汽车吊吊装小箱梁，吊装钢丝绳位置选择在距构件两端 1.5m 的位置，130T 吊车停机在 0#桥台，300T 吊车停机在施工平台，先吊装主梁 7~主梁 4 四片箱梁，然后 130T 吊车站位不变，300T 吊车收臂移车到施工便道，吊装主梁 3~主梁 1 三片箱梁。具体汽车吊站位详见附图。 （2）1#-2#跨吊装：同 0#-1#跨吊装。 最不利工况：300t 吊车站位 0#-1#跨施工平台，吊装最左侧边梁（主梁 7），边梁设计混凝土 20.5 方，重 51.25 吨。 （3）QY130T 汽车吊选型验算 1）QY130K 汽车起重机起升性能表 表 1 主臂起重性能表（kg, m） 38 吨配重、全伸支腿性能表 13 17.14 21.28 25.42 29.56 33.7 37.84 41.98 46.12 50.26 54.4 58 3 130.0 108.0 3 3.5 125.0 102.0 3.5 4 115.0 98.0 90.0 75.0 4 4.5 105.0 91.0 85.0 72.0 60.0 4.5 5 98.0 85.0 76.5 68.5 55.0 50.0 5 6 85.0 78.0 69.2 62.0 53.6 45.0 38.0 6 7 70.0 70.0 62.8 56.5 50.5 43.0 36.5 28.5 7 8 60.0 60.0 57.0 51.2 46.5 40.5 35.0 28.0 25.0 8 9 52.0 52.0 50.0 47.0 43.6 37.5 32.5 27.5 24.0 20.0 9 10 45.0 45.5 45.3 43.0 39.2 35.8 30.0 26.5 22.0 18.0 16.5 13.5 10 12 39.0 38.5 37.5 34.3 31.5 27.0 23.7 20.6 16.5 15.5 12.5 12 14 29.6 29.3 30.1 30.2 27.0 24.8 20.8 18.8 15.3 13.5 12.0 14 16 23.1 23.9 24.0 24.0 22.0 18.6 17.1...
