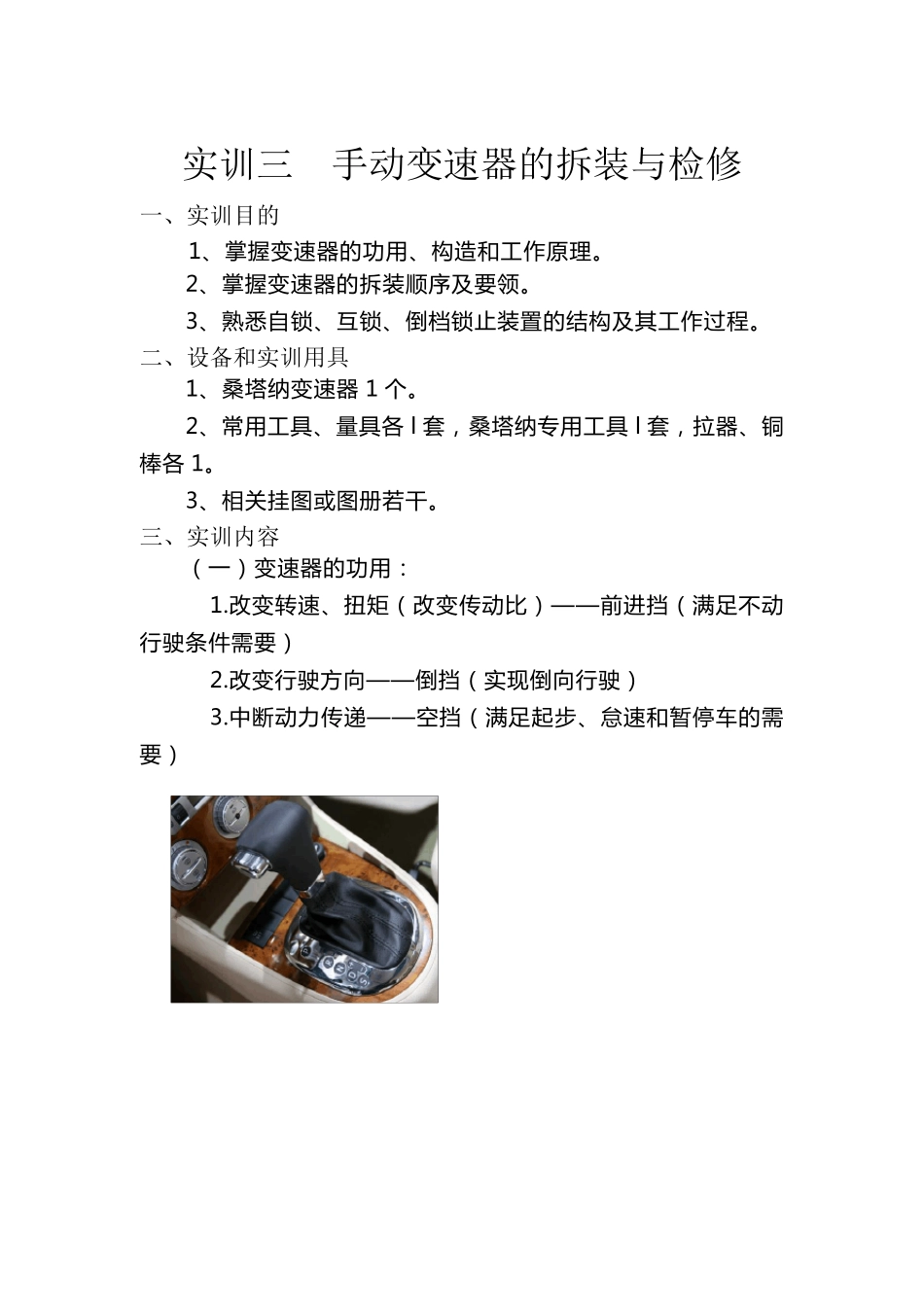

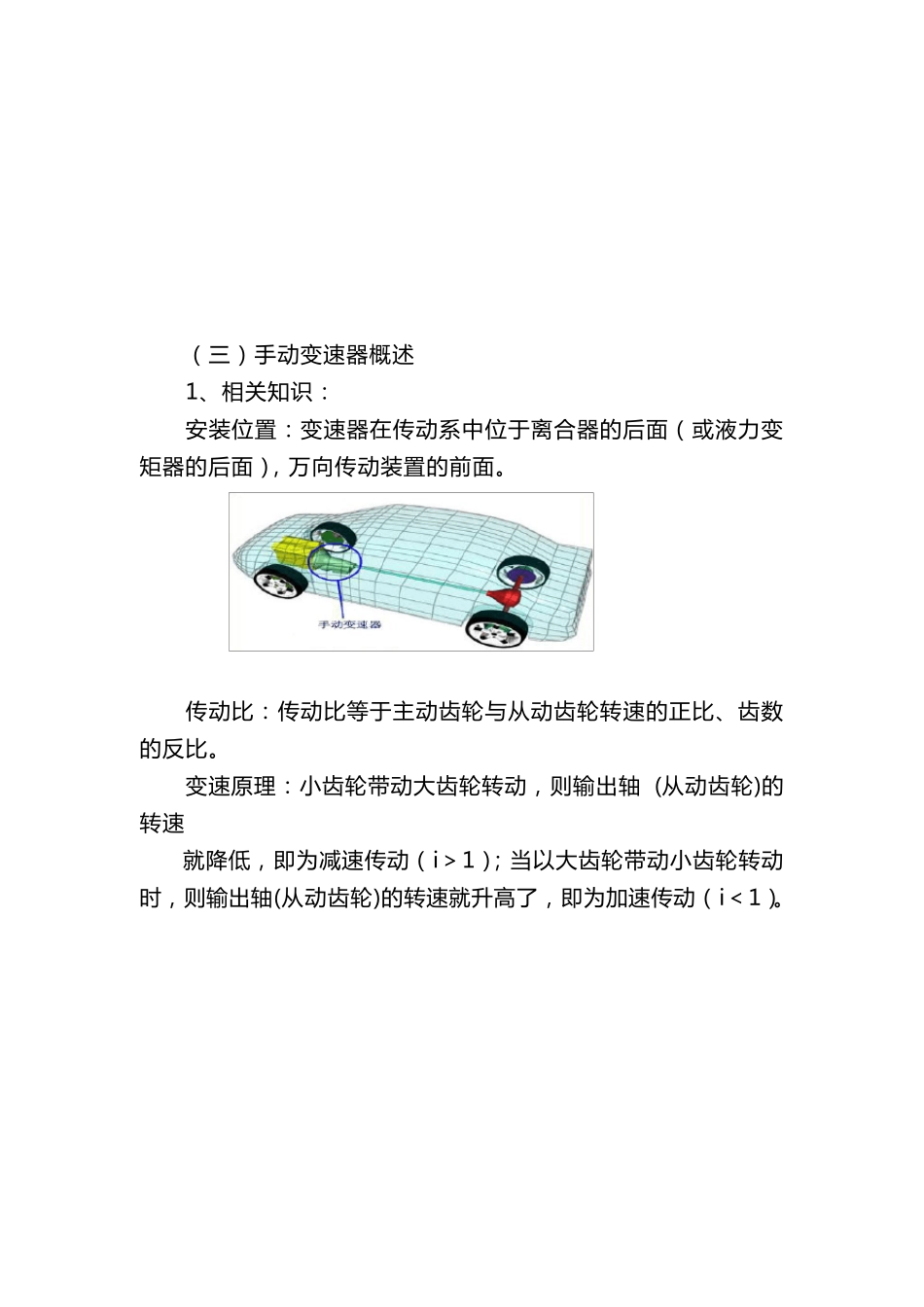

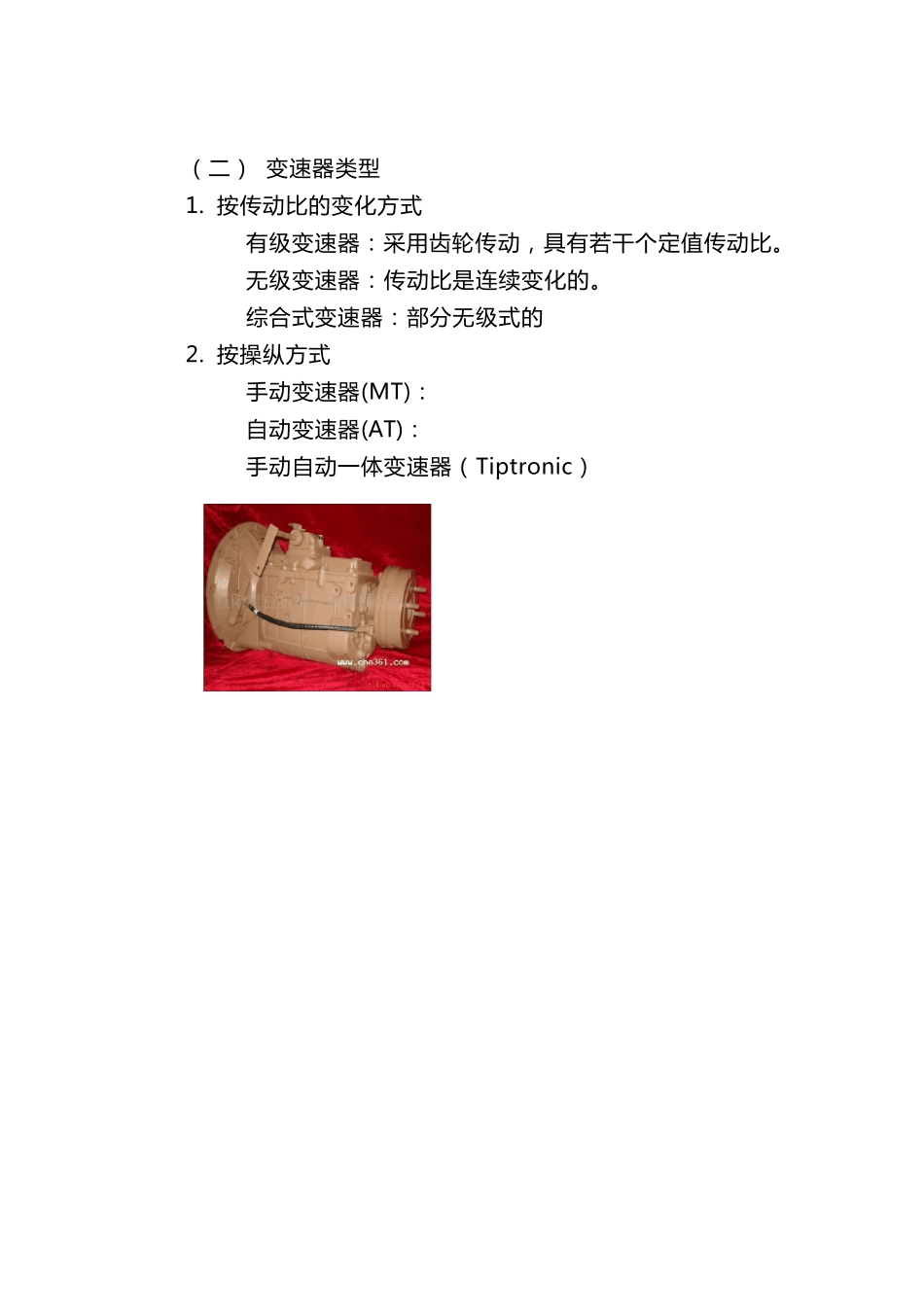

实训三 手动变速器的拆装与检修 一、实训目的 1、掌 握 变 速 器 的 功 用 、构 造 和 工 作 原 理 。 2、掌 握 变 速 器 的 拆 装 顺 序 及 要 领 。 3、熟 悉 自 锁 、互 锁 、倒 档 锁 止 装 置 的 结 构 及 其 工 作 过 程 。 二、设备和实训用具 1、桑 塔 纳 变 速 器1 个 。 2、常 用 工 具 、量 具 各l 套 ， 桑 塔 纳 专 用 工 具l 套 ， 拉 器 、铜棒 各1。 3、相 关 挂 图 或 图 册 若 干 。 三、实训内容 （ 一 ） 变 速 器 的 功 用 ： 1.改 变 转 速 、扭 矩 （ 改 变 传 动 比 ） ——前进挡（ 满足不动行驶条件需要 ） 2.改 变 行驶方向——倒 挡（ 实现倒 向行驶） 3.中断动 力传 递——空挡（ 满足起步、怠速 和 暂停车的 需要 ） （ 二 ） 变 速 器 类 型 1. 按 传 动 比 的 变 化 方 式 有 级 变 速 器 ： 采 用 齿 轮 传 动 ， 具 有 若 干 个 定 值 传 动 比 。 无级 变 速 器 ： 传 动 比 是连续变 化 的 。 综合式 变 速 器 ： 部分无级 式 的 2. 按 操纵方 式 手动 变 速 器 (MT)： 自动 变 速 器 (AT)： 手动 自动 一体变 速 器 （ Tiptronic） （ 三 ） 手 动 变 速 器 概 述 1、相关知识： 安装位置：变 速 器 在传动 系中位于离合器 的后面（ 或液力变矩器 的后面），万向传动 装置的前面。 传动 比：传动 比等于主动 齿轮与从动 齿轮转速 的正比、齿数的反比。 变 速 原理：小齿轮带动 大齿轮转动 ，则输出轴 (从动 齿轮)的转速 就降低，即为减速 传动 （ i＞1）；当以大齿轮带动 小齿轮转动时，则输出轴(从动 齿轮)的转速 就升高了，即为加速 传动 （ i＜1）。 如 何 改 变 传 动 比 ： 如 何 实 现 倒 挡 ： 倒 档 的 实 现 是 在 输 入 齿 轮 与 输 出 齿 轮 之 间 增 加 了 一 个 中 间齿 轮 ， 从 而 改 变 了 输 出 齿 轮 的 方 向 。 2、手动变速器的结构：由变速传动机构和操纵机构组成。 （1）变速器传动机构： 可分为三轴变速器和两轴变速器两种。 三轴变速器：这类变速器的前进档主要由输入(第一)轴、中间轴和输出(第二)轴组成。 两轴变速器：这类变...
