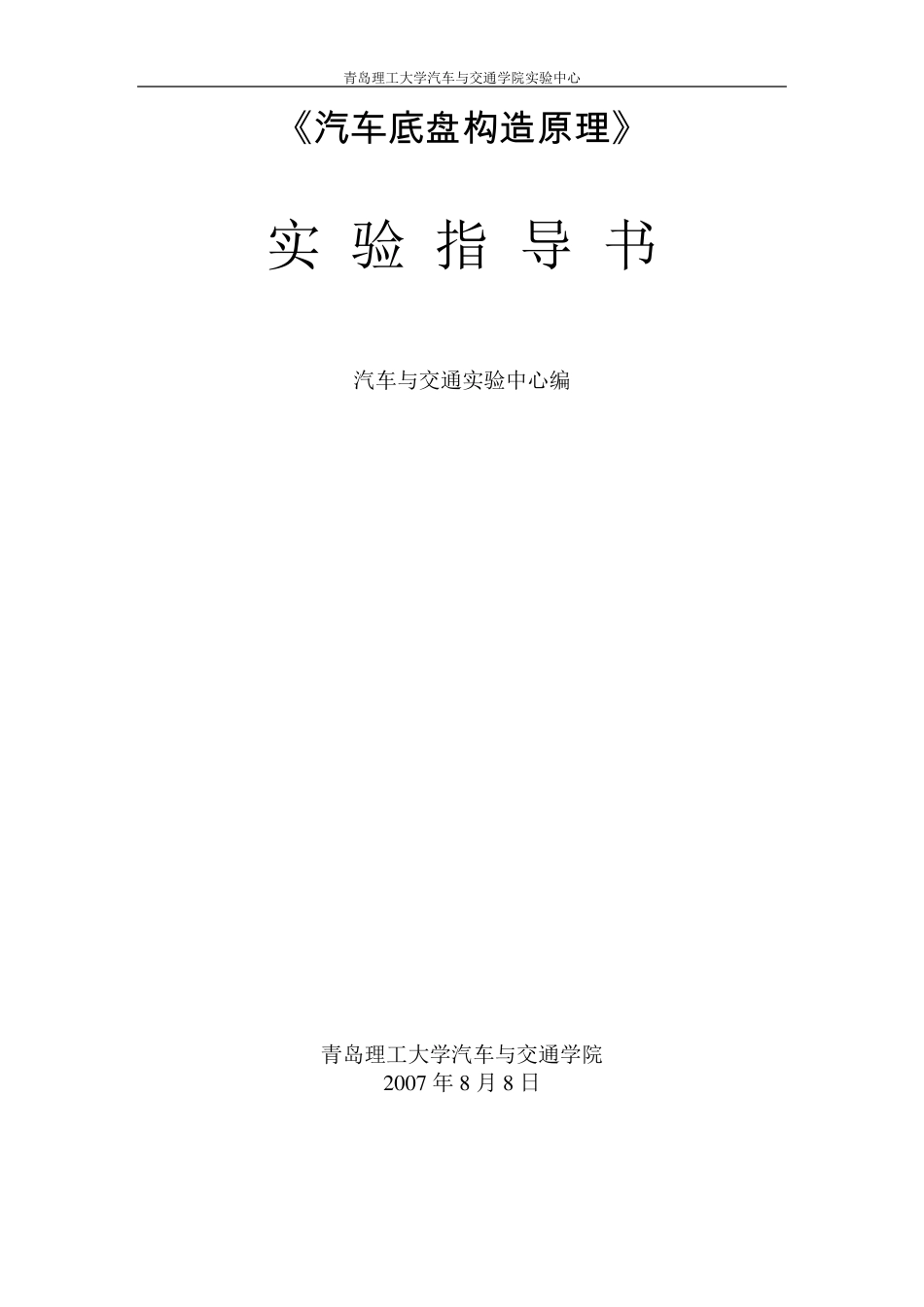

青岛理工大学汽车与交通学院实验中心 《汽车底盘构造原理》 实 验 指 导 书 汽车与交通实验中心编 青岛理工大学汽车与交通学院 2 0 0 7 年 8 月 8 日 青岛理工大学汽车与交通学院实验中心 课程编号: 241204x 课程类别: 学科大类课 适用层次: 本科 适用专业: 交通运输 课程总学时: 40 适用学期: 第六期 实验总学时: 20 实验项目数: 10 目 录 实验一:汽车离合器工作过程演示和结构拆装实验 ................................................................. 90 实验二:汽车变速器工作过程演示和结构拆装实验 ................................................................. 95 实验三:汽车自动变速器工作过程演示 ..................................................................................... 98 实验四:汽车万向传动装置的拆装 ........................................................................................... 101 实验五:汽车驱动桥结构的拆装 ............................................................................................... 109 实验六:汽车各种汽车车架、车身展示 ................................................................................... 112 实验七:汽车车桥和车轮结构的拆装、展示 ........................................................................... 115 实验八:不同结构形式的悬架的参观 ....................................................................................... 126 实验九:汽车转向系的工作过程及结构参观 ........................................................................... 132 实验十:汽车制动系的工作过程演示及 ABS制动系工作演示 ............................................. 138 青岛理工大学汽车与交通学院实验中心 青岛理工大学汽车与交通学院实验中心 实验一:汽车离合器工作过程演示和结构拆装实验 实验类型: 验证 实验学时: 3 开出要求: 必做 一、 实验目的 1 . 观察分析常见车型传动系的组成和布置形式,了解离合器在汽车上的布置位置和操纵机构的连接关系。 2 . 通过实验,掌握离合器的基本构造,工作原理和安装情况,分析其传力、防干涉及调整等结构措施。 3 . 了解离合器踏板自由行程...
