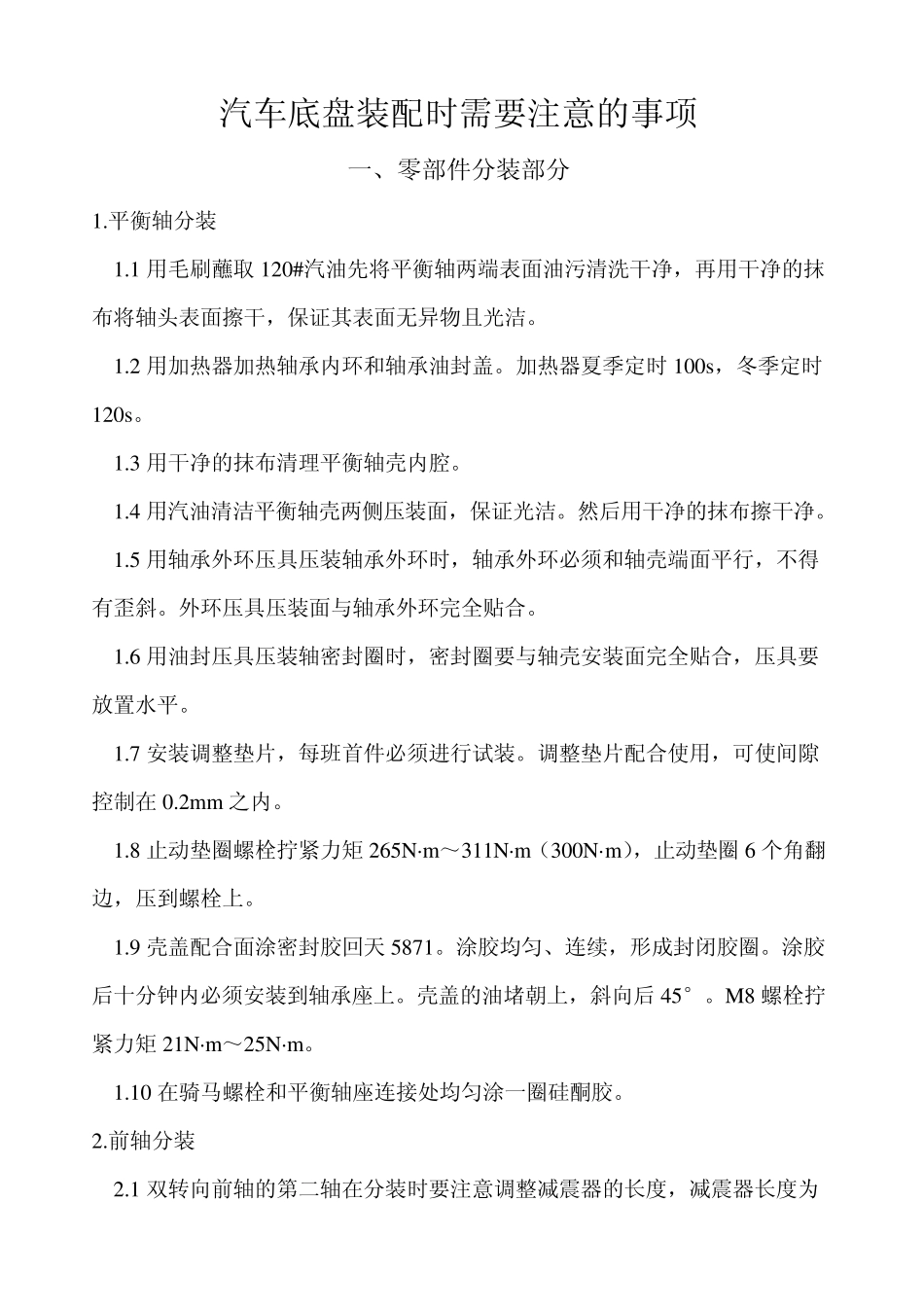

汽车底盘装配时需要注意的事项 一、零部件分装部分 1.平衡轴分装 1.1 用毛刷蘸取 120#汽油先将平衡轴两端表面油污清洗干净,再用干净的抹布将轴头表面擦干,保证其表面无异物且光洁。 1.2 用加热器加热轴承内环和轴承油封盖。加热器夏季定时 100s,冬季定时120s。 1.3 用干净的抹布清理平衡轴壳内腔。 1.4 用汽油清洁平衡轴壳两侧压装面,保证光洁。然后用干净的抹布擦干净。 1.5 用轴承外环压具压装轴承外环时,轴承外环必须和轴壳端面平行,不得有歪斜。外环压具压装面与轴承外环完全贴合。 1.6 用油封压具压装轴密封圈时,密封圈要与轴壳安装面完全贴合,压具要放置水平。 1.7 安装调整垫片,每班首件必须进行试装。调整垫片配合使用,可使间隙控制在 0.2mm 之内。 1.8 止动垫圈螺栓拧紧力矩 265N·m~311N·m(300N·m),止动垫圈 6 个角翻边,压到螺栓上。 1.9 壳盖配合面涂密封胶回天5871。涂胶均匀、连续,形成封闭胶圈。涂胶后十分钟内必须安装到轴承座上。壳盖的油堵朝上,斜向后 45°。M8 螺栓拧紧力矩 21N·m~25N·m。 1.10 在骑马螺栓和平衡轴座连接处均匀涂一圈硅酮胶。 2.前轴分装 2.1 双转向前轴的第二轴在分装时要注意调整减震器的长度,减震器长度为718±2m m ,通过调整横拉杆上的卡箍位置实现。 3.电瓶箱体分装 3.1 在电瓶箱体上装配蓄电池开关时,箱体外侧垫上密封垫,箱体内侧垫上电源总开关绝缘垫。 3.2 所有气管的联管螺母内螺纹和气管卡套上必须涂抹密封胶回天 5691。 4.发动机分装 4.1 首先目测检查发动机有无缺陷,看有无缺件。 4.2 取下飞轮上的 10 条螺栓及 2 个螺柱上的平母及垫圈。给螺栓螺纹部分涂回天 2421 螺纹锁固胶。 4.3 用毛刷蘸汽油清洗发动机飞轮上的油污,再用抹布将清洗面擦拭干净。 4.4 用螺栓将压盘固定到飞轮上,按十字交叉法拧紧,拧紧力矩为45N·m~55N·m。 4.5 用10 个弹垫、螺母将变速箱与发动机飞轮壳端固定到一起,螺母按十字交叉法拧紧,拧紧力矩为75N·m~92N·m。 4.6 用毛刷蘸汽油将转向油泵接合面油污刷洗干净,然后用干净抹布擦干。 4.7 转向油泵法兰盘端面涂回天 5871 平面密封胶。胶圈要均匀、完整。涂胶后十分钟内必须安装。装配时胶圈不能有平行错移。 4.8 拆掉转向油泵安装处的工艺堵及螺栓,用铜锤轻轻将转向油泵缓缓敲进发动机,并用两条螺栓、弹垫将油泵固定到发动机上,M10 螺栓拧紧力矩45N·m~55N...
