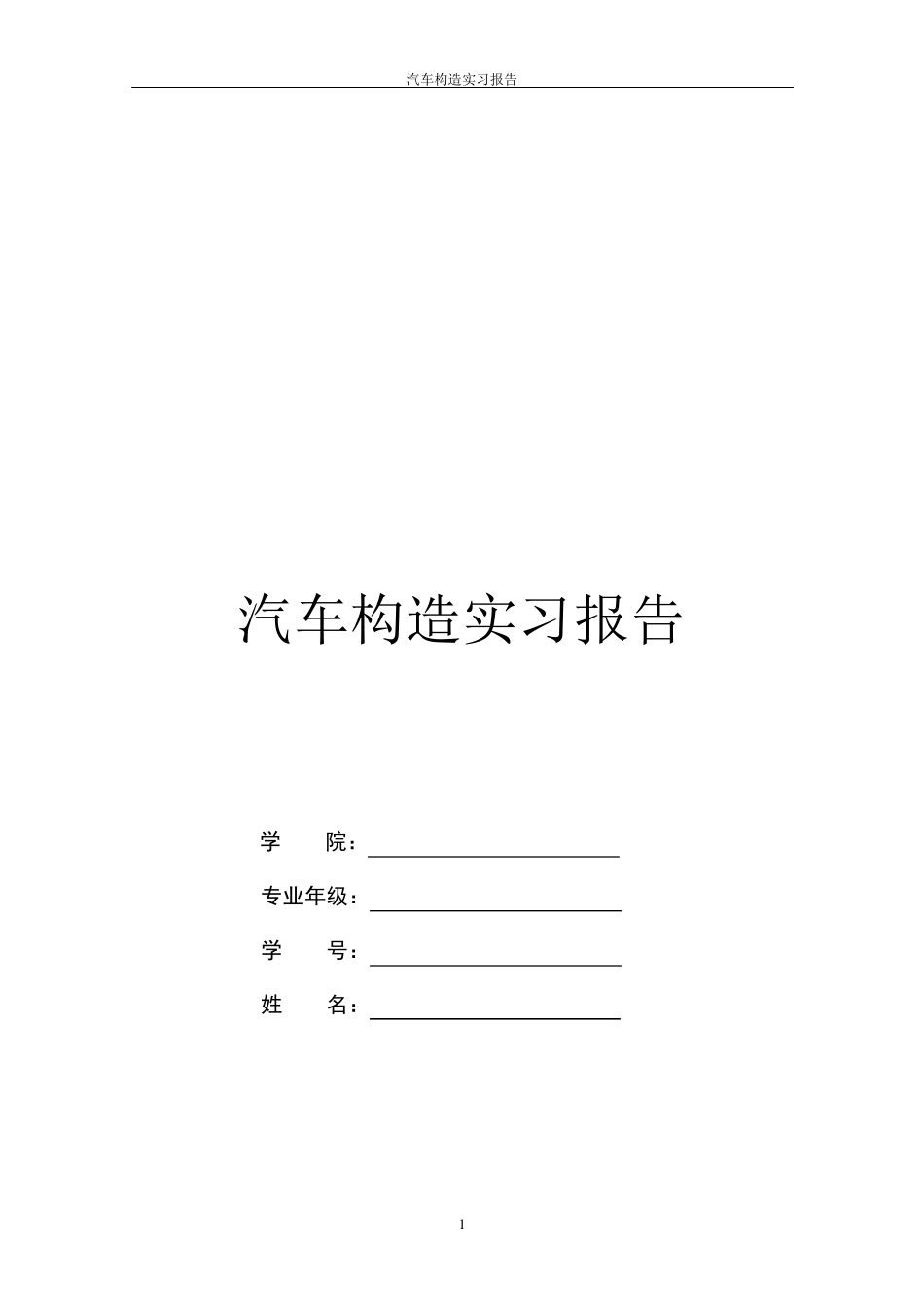

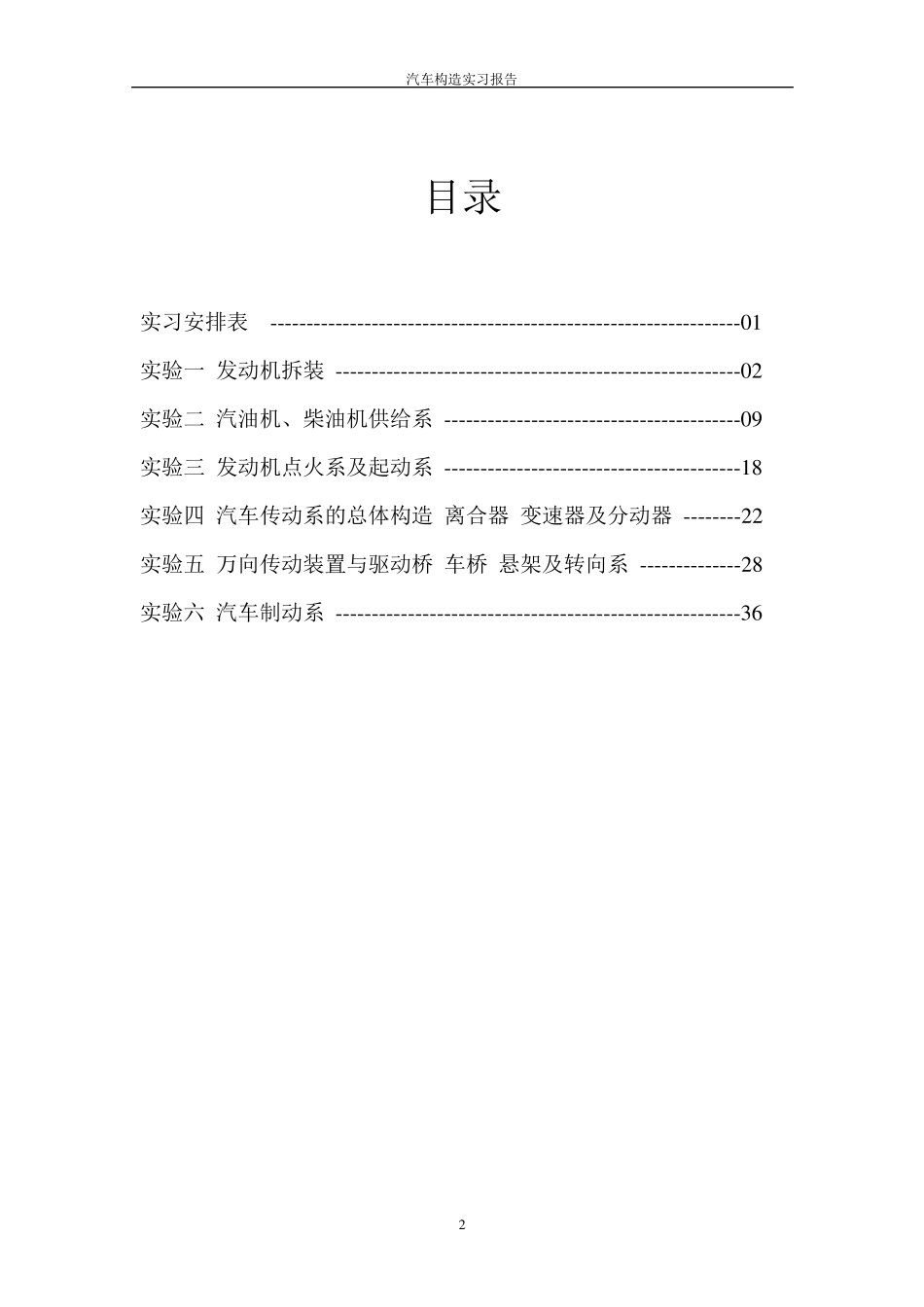

汽车构造实习报告 1 汽车构造实习报告 学 院： 专业年级： 学 号： 姓 名： 汽车构造实习报告 2 目录 实习安排表 -----------------------------------------------------------------0 1 实验一 发动机拆装 --------------------------------------------------------0 2 实验二 汽油机、柴油机供给系 -----------------------------------------0 9 实验三 发动机点火系及起动系 -----------------------------------------1 8 实验四 汽车传动系的总体构造 离合器 变速器及分动器 --------2 2 实验五 万向传动装置与驱动桥 车桥 悬架及转向系 --------------2 8 实验六 汽车制动系 --------------------------------------------------------3 6 汽车构造实习报告 3 实验一 发动机拆装 一、实验目的 1 . 掌握往复活塞式发动机曲柄连杆机构、配气机构、冷却系统、润滑系统的组成和结构； 2 . 初步掌握发动机的分解、装复及调整方法。 二、实验要求 1 . 讲解四行程发动机工作原理，两大机构五大系功用、结构认识。 三、使用的工具 1 . 发动机一台 2 . 各种常用工具、量具、专用工具及工作台架。 四、实习内容 实习所使用的发动机类型为：四缸直列水冷式发动机。 1 . 拆装注意事项 1 ) 重要的螺栓、螺母松开或拧紧应按一定的顺序同时进行，不能单独松（或紧），装配时应按规定的扭力进行，如在拧紧汽缸盖、主轴承盖、连杆盖等时； 2 ) 一些配合件在拆卸时应做记号（如已有记号的应认定）以便按原样装复以保证原样配合；如：连杆和连杆盖、主轴承盖、气门、气门座及导管、活塞、活塞环、活塞销与汽缸、曲轴主轴瓦、连杆瓦、正时齿轮等。 3 ) 对具有平衡要求的高速旋转体，如飞轮、曲轴、平衡重、离合器压板、离合器盖等，如相对位置装错将破坏原来的静平衡和动平衡 4 ) 装活塞环时，镀铬环应为第一环；锥形环的小端向上；扭曲环的内缺口向上，汽车构造实习报告 4 外缺口向下；活塞环的开口应采用“迷宫式”布置； 5) 拆装时对零件的工作面以及精密零件，切勿用铁器敲击，以防损坏； 6) 装配时应注意清洁； 2. 发动机外部组件的拆卸与讲解 a. 拆卸步骤 拆卸前，先认真观察发动机的外貌，记住各附件的位置。先按老师的要求拆下化油器，然后卸下分电器等外部零部件，拆下电动机和发电机等组件。然后拆下进、排气管、气缸罩、散热扇、冷却风扇，然后把两...
