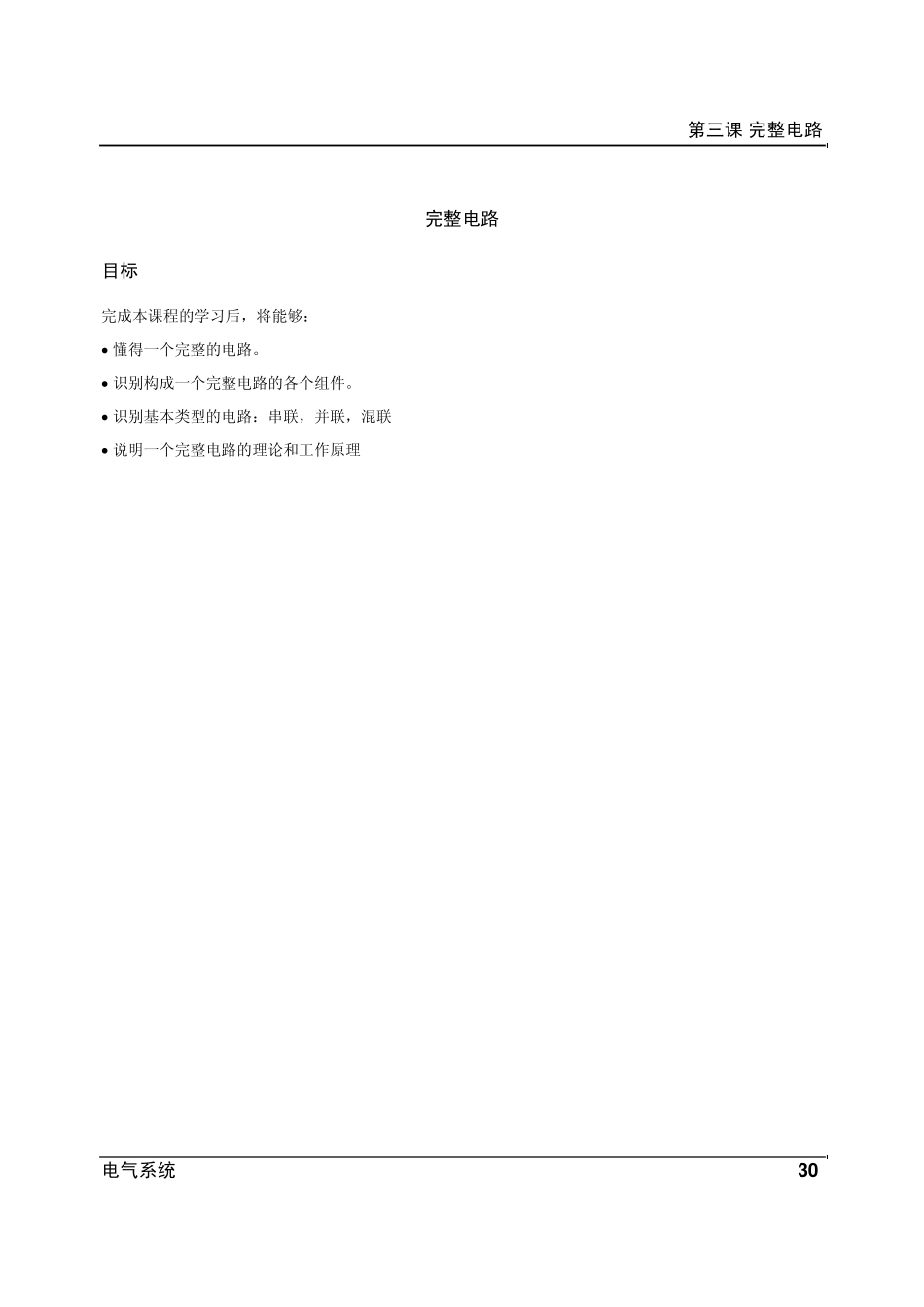

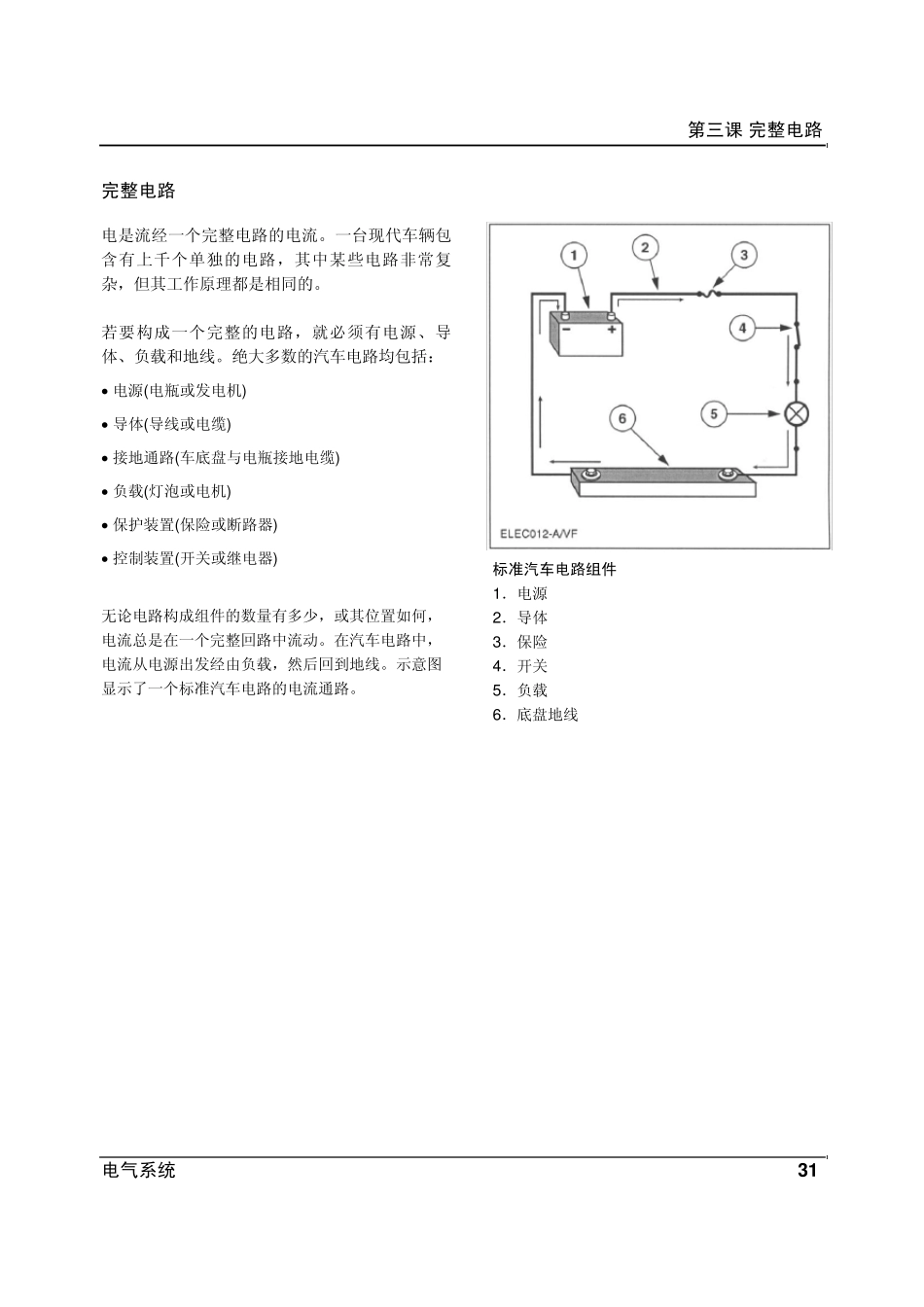

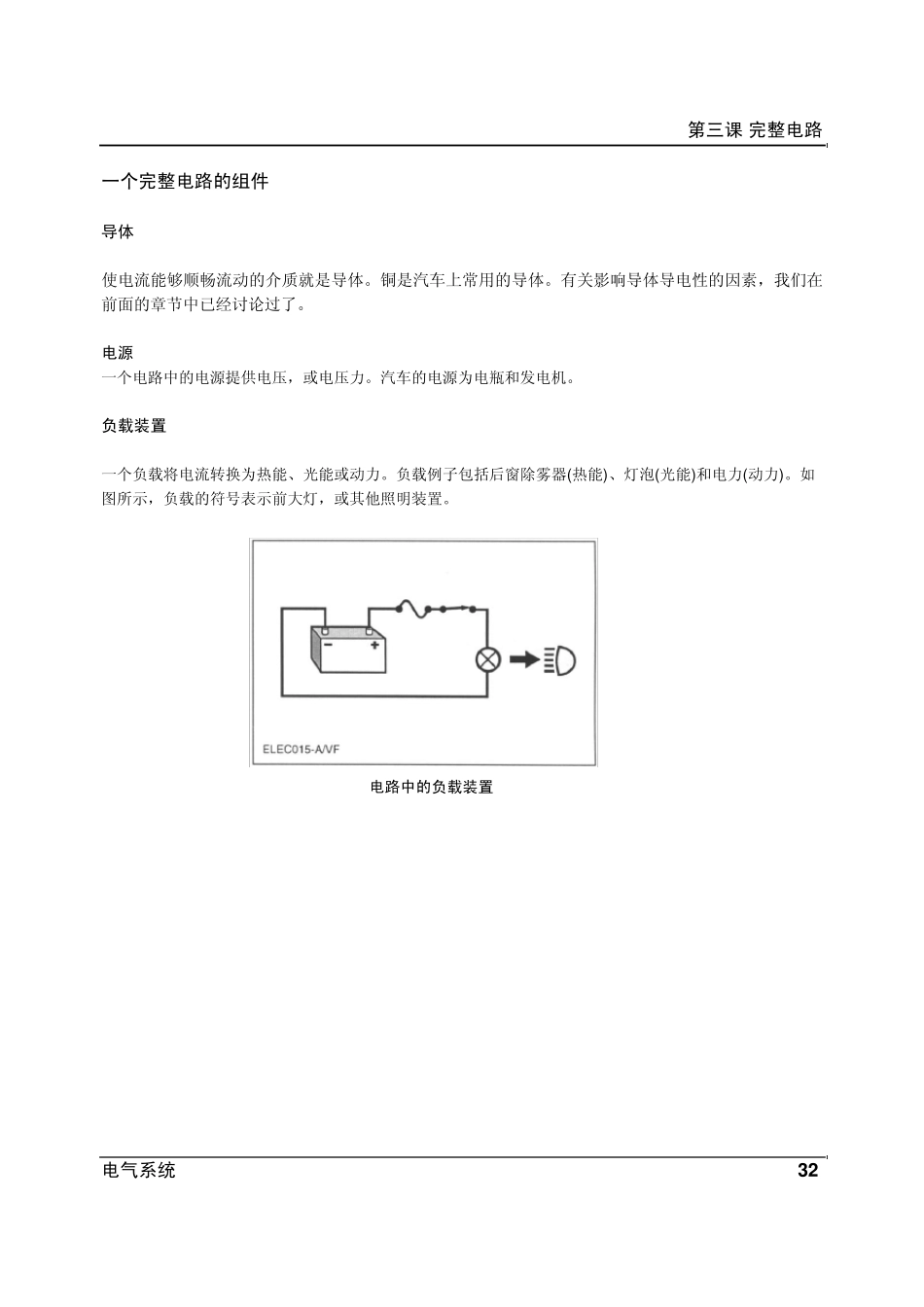

第三课 完整电路 电气系统 3 0 完整电路 目标 完成本课程的学习后,将能够: 懂得一个完整的电路。 识别构成一个完整电路的各个组件。 识别基本类型的电路:串联,并联,混联 说明一个完整电路的理论和工作原理 第三课 完整电路 电气系统 3 1 完整电路 电是流经一个完整电路的电流。一台现代车辆包含有上千个单独的电路,其中某些电路非常复杂,但其工作原理都是相同的。 若要构成一个完整的电路,就必须有电源、导体、负载和地线。绝大多数的汽车电路均包括: 电源(电瓶或发电机) 导体(导线或电缆) 接地通路(车底盘与电瓶接地电缆) 负载(灯泡或电机) 保护装置(保险或断路器) 控制装置(开关或继电器) 无论电路构成组件的数量有多少,或其位置如何,电流总是在一个完整回路中流动。在汽车电路中,电流从电源出发经由负载,然后回到地线。示意图显示了一个标准汽车电路的电流通路。 标准汽车电路组件 1 .电源 2 .导体 3 .保险 4 .开关 5 .负载 6 .底盘地线 第三课 完整电路 电气系统 3 2 一个完整电路的组件 导体 使电流能够顺畅流动的介质就是导体。铜是汽车上常用的导体。有关影响导体导电性的因素,我们在前面的章节中已经讨论过了。 电源 一个电路中的电源提供电压,或电压力。汽车的电源为电瓶和发电机。 负载装置 一个负载将电流转换为热能、光能或动力。负载例子包括后窗除雾器(热能)、灯泡(光能)和电力(动力)。如图所示,负载的符号表示前大灯,或其他照明装置。 电路中的负载装置 第三课 完整电路 电气系统 3 3 接地通路 地线使电路通路回到电源,以构成一个完整的回路。电路地线侧的电势位差最低。在绝大多数车辆上,电瓶的负极侧与地线连通。 在一台车辆上,使用独立的接地导线将每个系统与电瓶相连接是不实际的。一个“车体地线”即可以使绝大多数的汽车电路形成完整的回路。车体地线是利用车辆的车体、发动机、或车架使电路通路回到电源。这些部件的钢是电路的优良回路。 控制装置 诸如开关或继电器等控制装置通过在电路中的某个特定点接通或切断电流,使得一个电路更具有使用性。一个电路中处于闭合状态的开关可形成一个完整通路,使电流顺畅流过。开启开关断开通路,即切断电流。 在一个简单电路中,开关的位置无关紧要。如图所示,如果断开通路,电流就无法流过。除非形成一个完整的回路,否则即使将开关置于地线侧...
