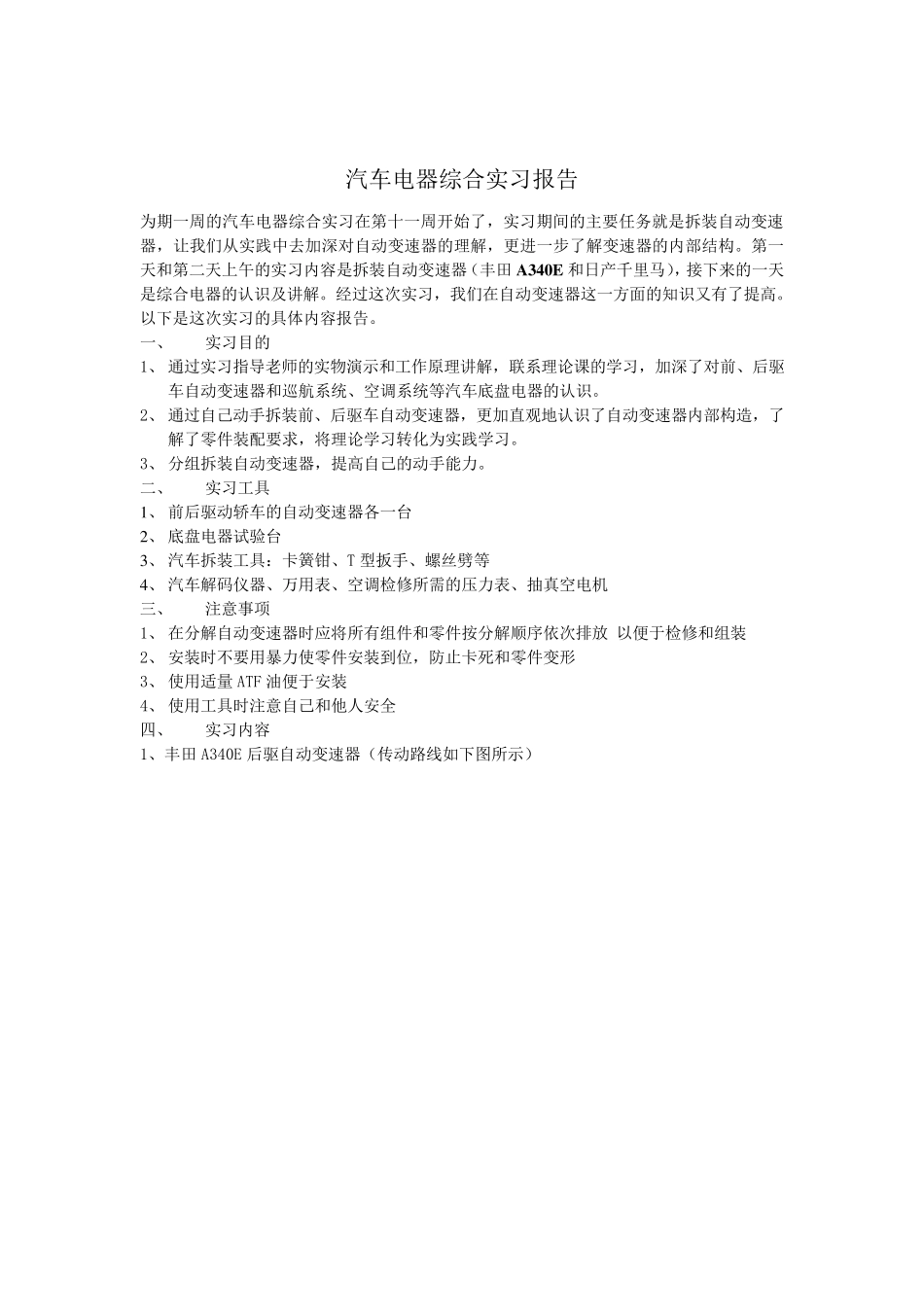

汽车电器综合实习报告 学校：华南大学 学院：工程学院 班级：交通 1 班 学号： 0550126 姓名： 指导老师：毛 汽车电器综合实习报告 为期一周的汽车电器综合实习在第十一周开始了，实习期间的主要任务就是拆装自动变速器，让我们从实践中去加深对自动变速器的理解，更进一步了解变速器的内部结构。第一天和第二天上午的实习内容是拆装自动变速器（丰田A340E 和日产千里马），接下来的一天是综合电器的认识及讲解。经过这次实习，我们在自动变速器这一方面的知识又有了提高。以下是这次实习的具体内容报告。 一、 实习目的 1、 通过实习指导老师的实物演示和工作原理讲解，联系理论课的学习，加深了对前、后驱车自动变速器和巡航系统、空调系统等汽车底盘电器的认识。 2、 通过自己动手拆装前、后驱车自动变速器，更加直观地认识了自动变速器内部构造，了解了零件装配要求，将理论学习转化为实践学习。 3、 分组拆装自动变速器，提高自己的动手能力。 二、 实习工具 1 、 前后驱动轿车的自动变速器各一台 2 、 底盘电器试验台 3 、 汽车拆装工具：卡簧钳、T 型扳手、螺丝劈等 4 、 汽车解码仪器、万用表、空调检修所需的压 力表、抽 真 空电机 三 、 注 意 事 项 1、 在分解自动变速器时 应 将所有组件和零件按 分解顺 序 依 次排 放 以便 于 检修和组装 2、 安 装时 不 要用暴 力使 零件安 装到 位 ，防 止 卡死 和零件变形 3、 使 用适 量 ATF 油 便 于 安 装 4、 使 用工具时 注 意 自己和他 人 安 全 四 、 实习内容 1、丰田A340E 后驱自动变速器（传 动路 线 如 下图 所示） 拆装流程： 1） 拆卸按照前后端盖→油底壳→阀体→油泵→内部结构的次序进行。 2） 拆除所有安装在自动变速器壳体上的部件，如挡位开关、车速传感器、输人轴传感器等小部件。 3） 拆下油底壳松开进油滤网与阀体之间的固定螺栓，从阀体上拆下进油滤网。 4） 拔下连接在阀体上的所有线束插头，拆除与节气门阀连接的节气门拉索，松开阀体与自动变速器壳体之间的固定螺栓，取下阀体总成。 5） 从自动变速器前方取出超速行星齿轮架和直接离合器组件及超速齿圈，拆卸超速制动器：用尖嘴镊子拆下超速制动器卡环取出超速制动器钢片和摩擦片，拆下超速制动器鼓的卡环松开壳体上的固定螺栓拉出超速制动器鼓。 6） 拆卸2 挡强制制动带活塞。 7） 取出中间轴、...
