汽车电器设备构造与维修复习提纲

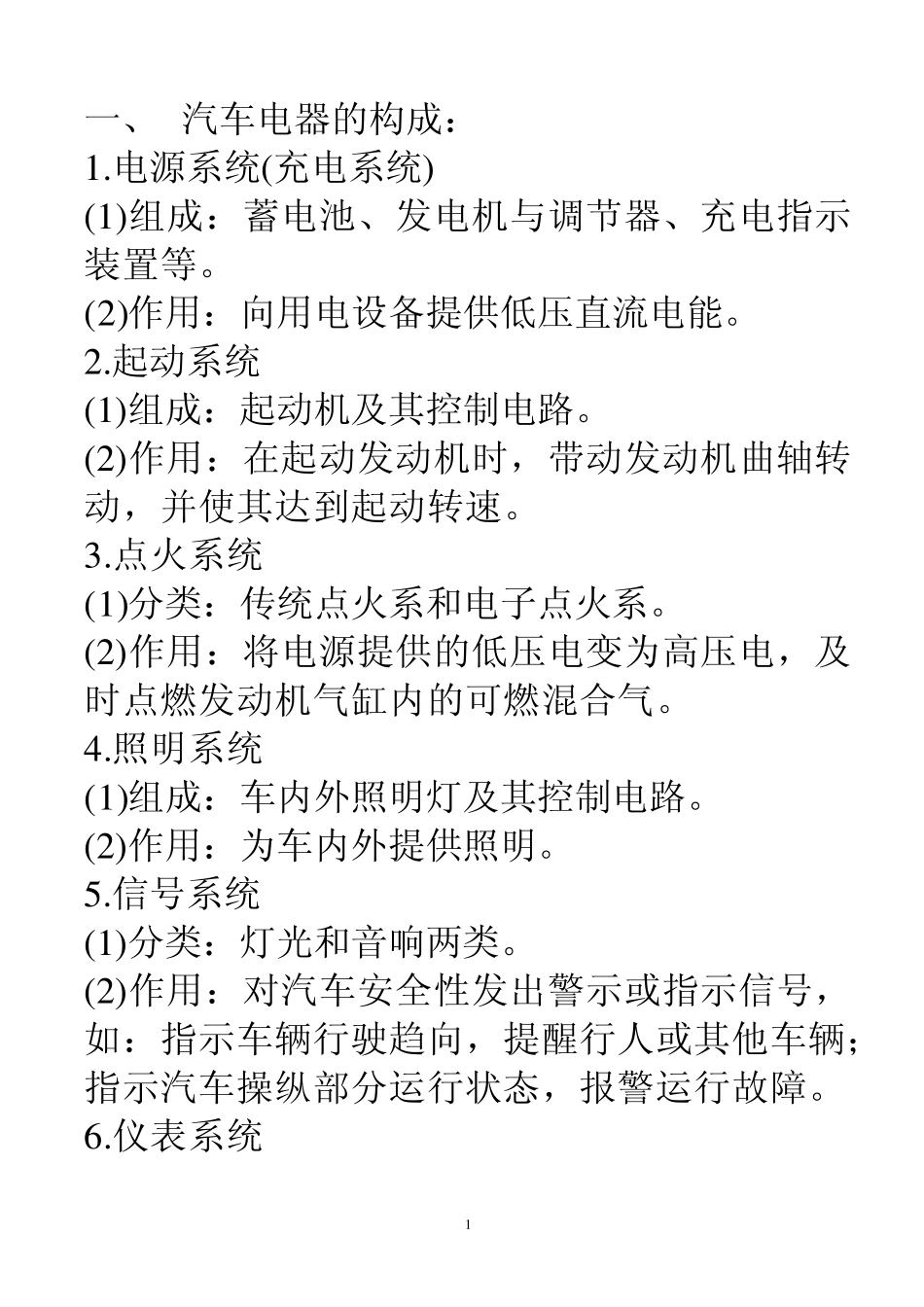

汽车电器设备构造与维修复习提纲_第1页
1/17

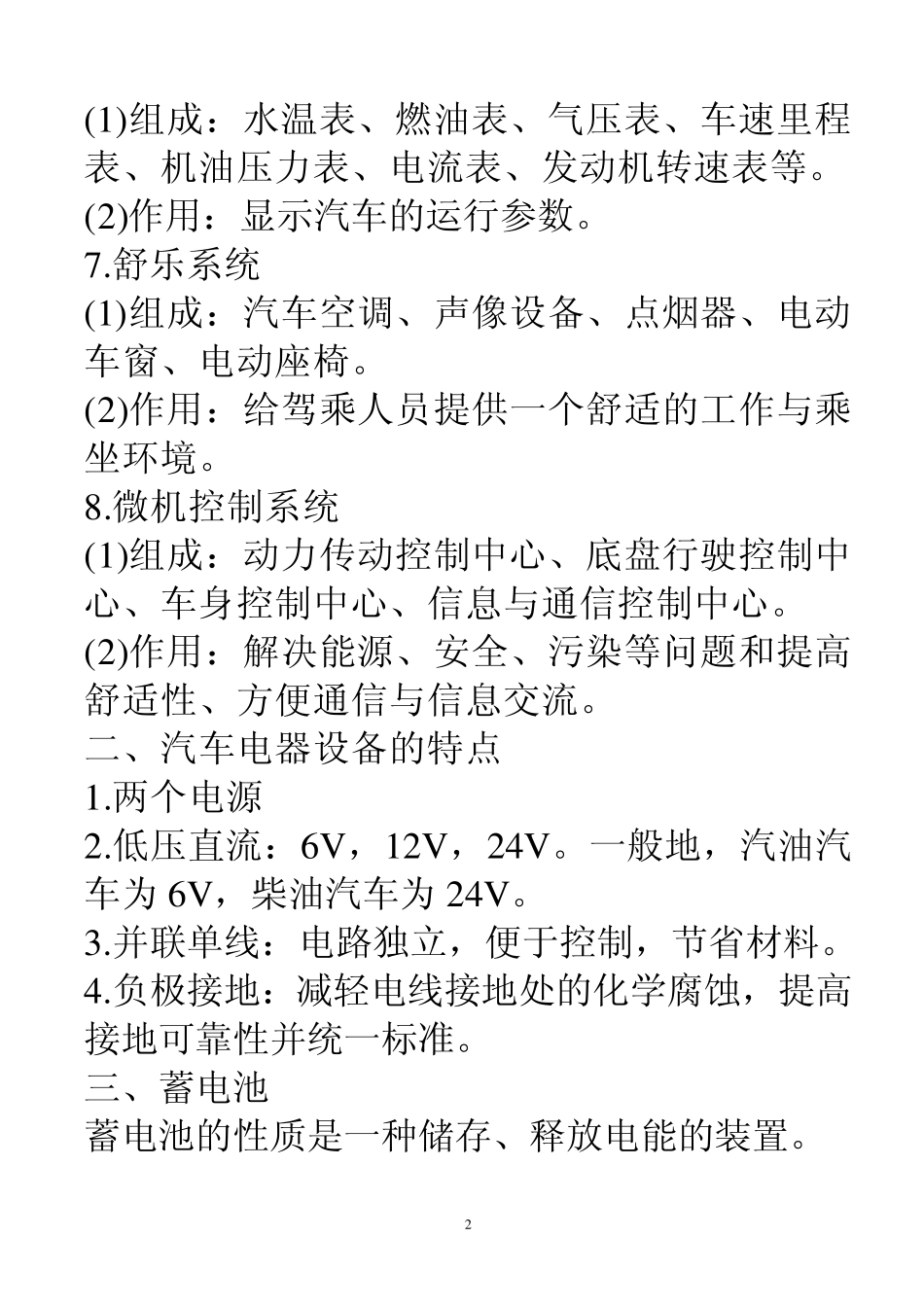

汽车电器设备构造与维修复习提纲_第2页
2/17

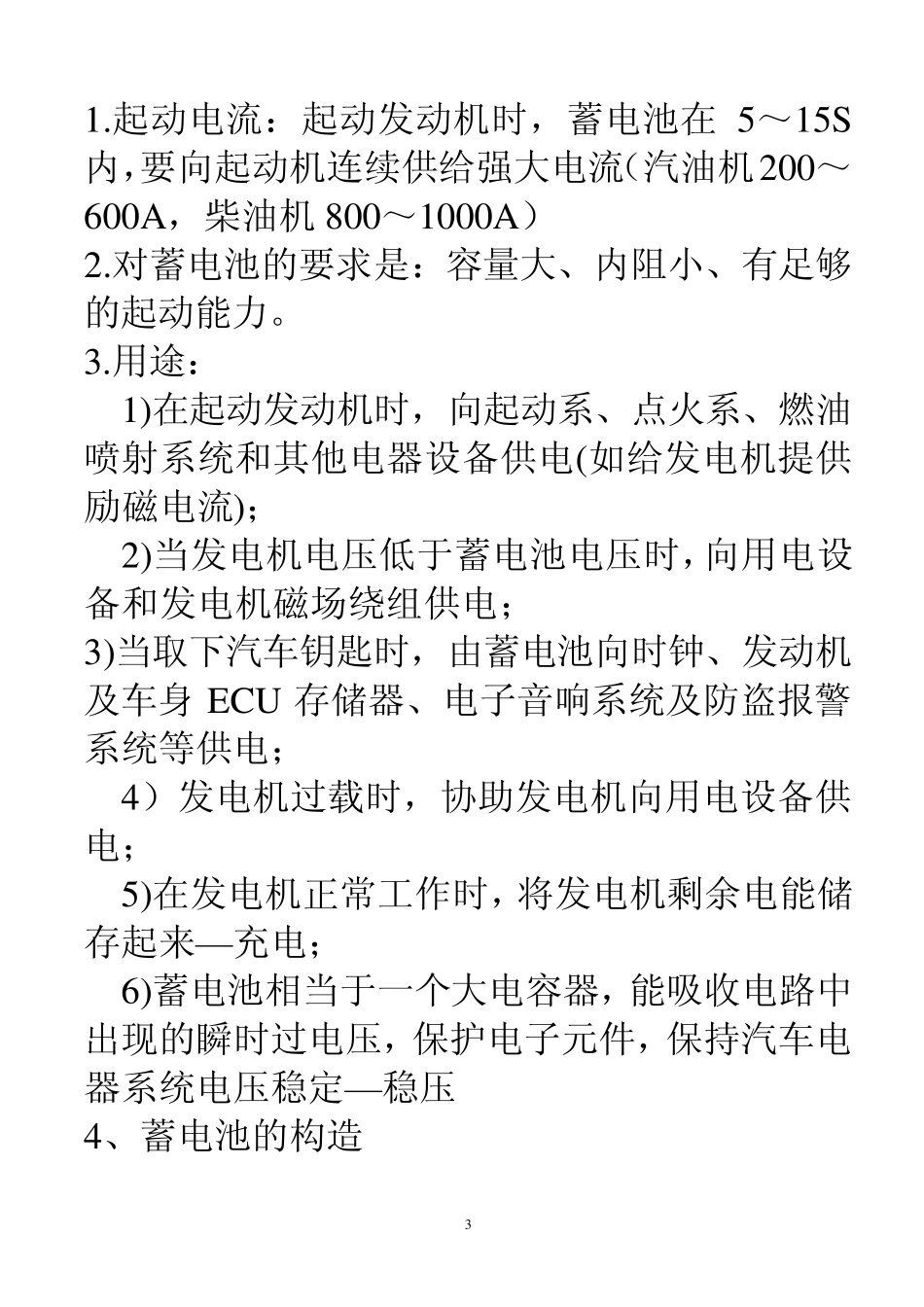

汽车电器设备构造与维修复习提纲_第3页
3/17
1 一、 汽车电器的构成: 1 .电源系统(充电系统) (1 )组成:蓄电池、发电机与调节器、充电指示装置等。 (2 )作用:向用电设备提供低压直流电能。 2 .起动系统 (1 )组成:起动机及其控制电路。 (2 )作用:在起动发动机时,带动发动机曲轴转动,并使其达到起动转速。 3 .点火系统 (1 )分类:传统点火系和电子点火系。 (2 )作用:将电源提供的低压电变为高压电,及时点燃发动机气缸内的可燃混合气。 4 .照明系统 (1 )组成:车内外照明灯及其控制电路。 (2 )作用:为车内外提供照明。 5 .信号系统 (1 )分类:灯光和音响两类。 (2 )作用:对汽车安全性发出警示或指示信号,如:指示车辆行驶趋向,提醒行人或其他车辆;指示汽车操纵部分运行状态,报警运行故障。 6 .仪表系统 2 (1)组成:水温表、燃油表、气压表、车速里程表、机油压力表、电流表、发动机转速表等。 (2)作用:显示汽车的运行参数。 7.舒乐系统 (1)组成:汽车空调、声像设备、点烟器、电动车窗、电动座椅。 (2)作用:给驾乘人员提供一个舒适的工作与乘坐环境。 8.微机控制系统 (1)组成:动力传动控制中心、底盘行驶控制中心、车身控制中心、信息与通信控制中心。 (2)作用:解决能源、安全、污染等问题和提高舒适性、方便通信与信息交流。 二、汽车电器设备的特点 1.两个电源 2.低压直流:6V ,12V ,24V 。一般地,汽油汽车为 6V ,柴油汽车为 24V 。 3.并联单线:电路独立,便于控制,节省材料。 4.负极接地:减轻电线接地处的化学腐蚀,提高接地可靠性并统一标准。 三、蓄电池 蓄电池的性质是一种储存、释放电能的装置。 3 1.起动电流:起动发动机时,蓄电池在5~15S内,要向起动机连续供给强大电流(汽油机200~600A,柴油机800~1000A) 2.对蓄电池的要求是:容量大、内阻小、有足够的起动能力。 3.用途: 1)在起动发动机时,向起动系、点火系、燃油喷射系统和其他电器设备供电(如给发电机提供励磁电流); 2)当发电机电压低于蓄电池电压时,向用电设备和发电机磁场绕组供电; 3)当取下汽车钥匙时,由蓄电池向时钟、发动机及车身 ECU 存储器、电子音响系统及防盗报警系统等供电; 4)发电机过载时,协助发电机向用电设备供电; 5)在发电机正常工作时,将发电机剩余电能储存起来—充电; 6)蓄电池相当于一个大电容器,能吸收电路中出现的瞬时过电压,保护电子元件,保持汽车电器系统电压稳定—稳压 4、蓄电池的...
