汽车空调冷凝器企业标准

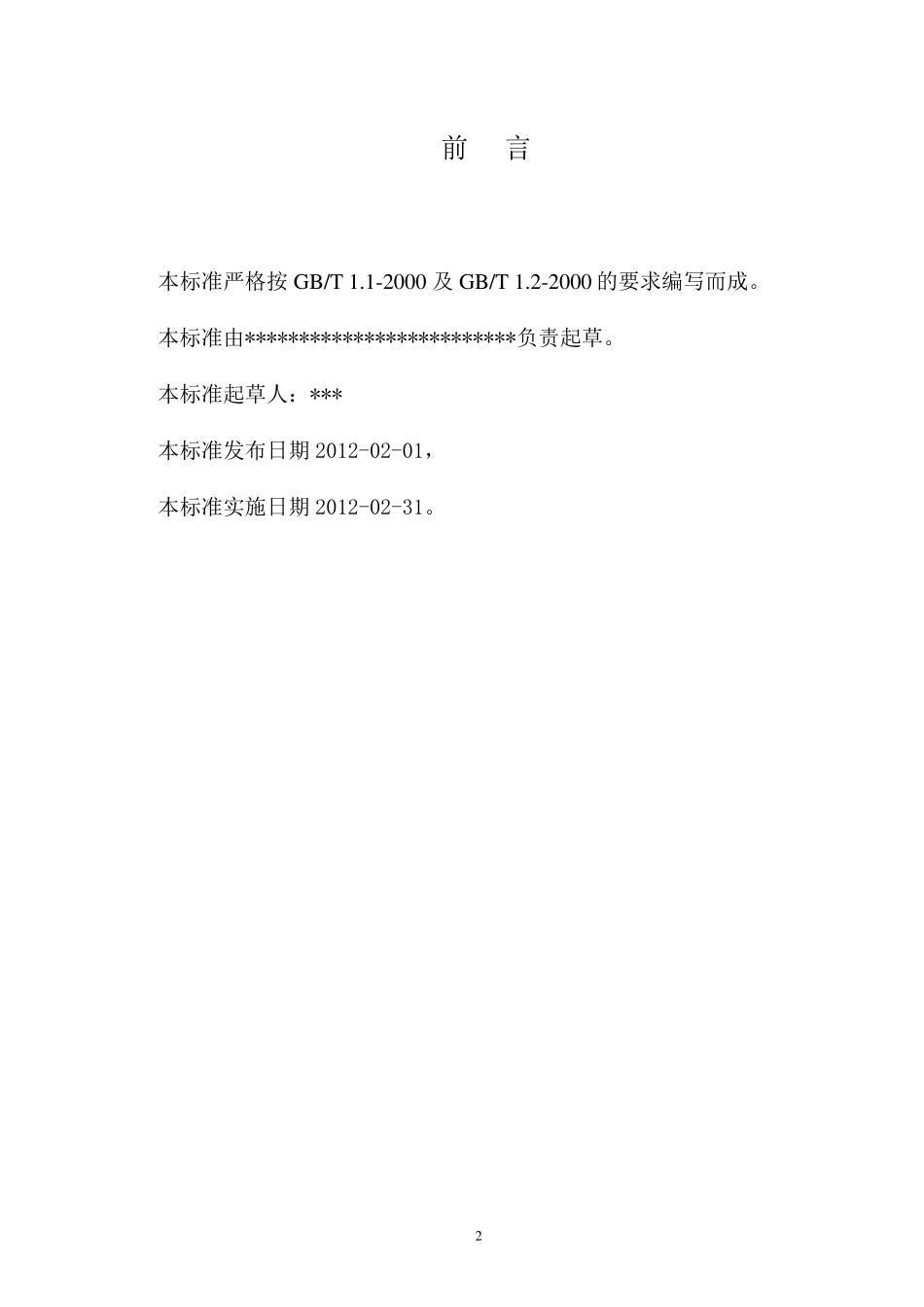

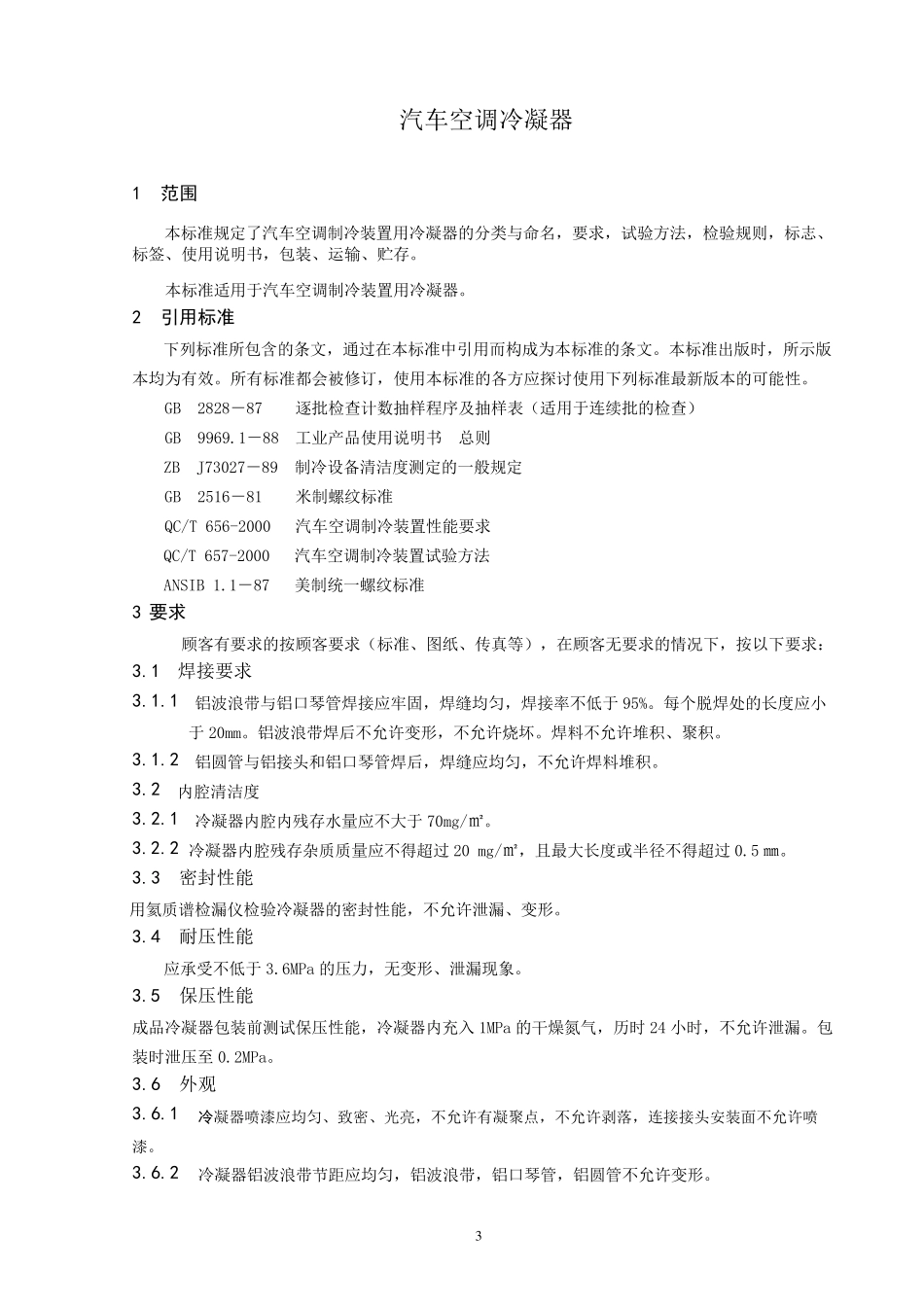

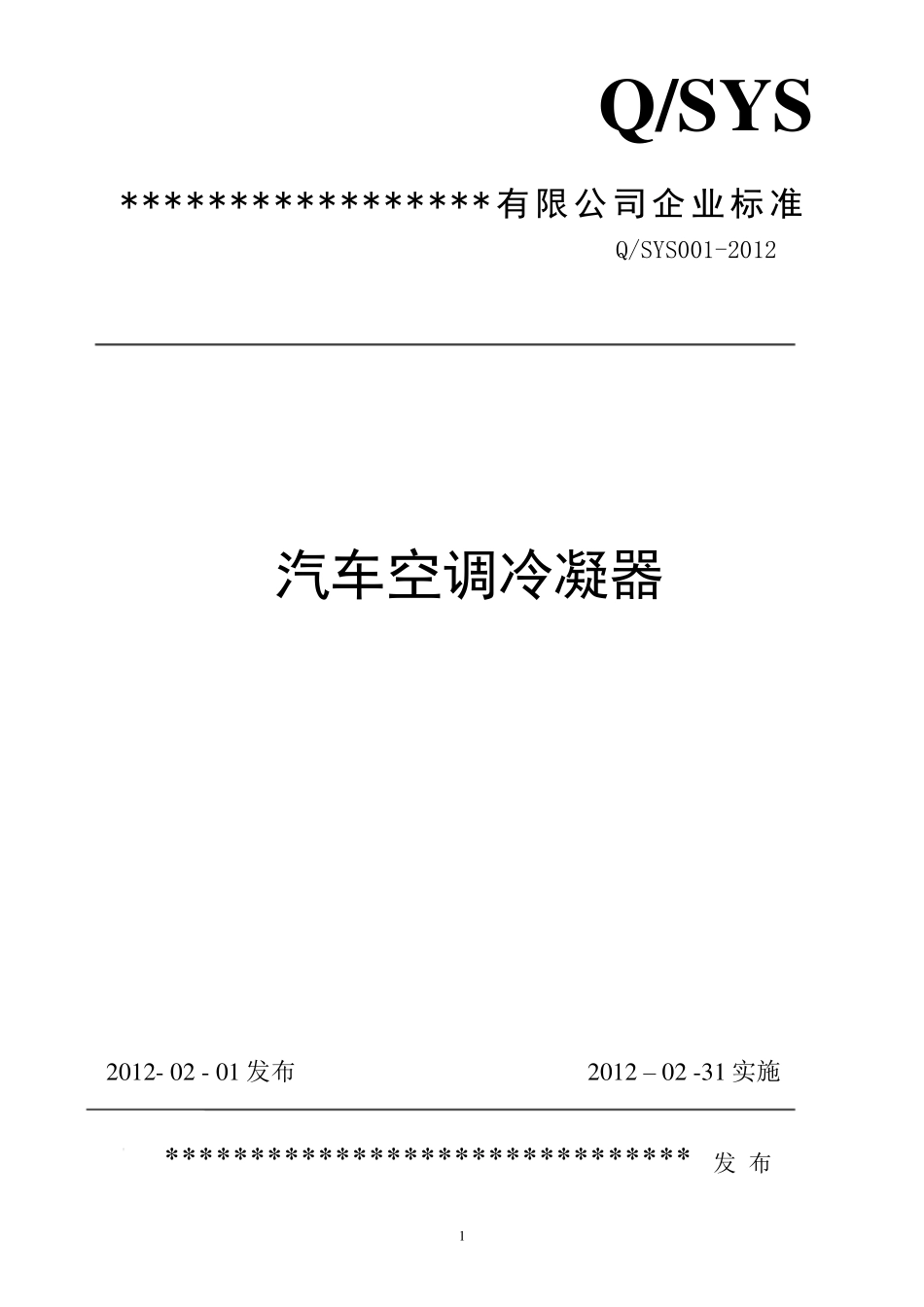

1 Q/SY S ***************** 有限公司企业标准 Q/SYS001-2012 汽车空调冷凝器 2 0 1 2 - 0 2 - 0 1 发布 2 0 1 2 – 0 2 -3 1 实施 ******************************* 发 布 2 前 言 本标准严格按GB/T 1.1-2000 及GB/T 1.2-2000 的要求编写而成。 本标准由*************************负责起草。 本标准起草人：*** 本标准发布日期 2012-02-01， 本标准实施日期 2012-02-31。 3 汽车空调冷凝器 1 范围 本标准规定了汽车空调制冷装置用冷凝器的分类与命名，要求，试验方法，检验规则，标志、标签、使用说明书，包装、运输、贮存。 本标准适用于汽车空调制冷装置用冷凝器。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 2828－87 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB 9969.1－88 工业产品使用说明书 总则 ZB J73027－89 制冷设备清洁度测定的一般规定 GB 2516－81 米制螺纹标准 QC/T 656-2000 汽车空调制冷装置性能要求 QC/T 657-2000 汽车空调制冷装置试验方法 ANSIB 1.1－87 美制统一螺纹标准 3 要求 顾客有要求的按顾客要求（标准、图纸、传真等），在顾客无要求的情况下，按以下要求： 3.1 焊接要求 3.1.1 铝波浪带与铝口琴管焊接应牢固，焊缝均匀，焊接率不低于 95%。每个脱焊处的长度应小于 20mm。铝波浪带焊后不允许变形，不允许烧坏。焊料不允许堆 积 、聚 积 。 3.1.2 铝圆 管与铝接头 和 铝口琴管焊后，焊缝应均匀，不允许焊料堆 积 。 3.2 内 腔 清洁度 3.2.1 冷凝器内 腔 内 残 存水 量 应不大 于 70mg/㎡ 。 3.2.2 冷凝器内 腔 残 存杂 质 质 量 应不得 超 过 20 mg/㎡ ，且 最大 长度或 半 径 不得 超 过 0.5 ㎜ 。 3.3 密 封 性能 用氦 质 谱 检漏 仪 检验冷凝器的密 封 性能，不允许泄 漏 、变形。 3.4 耐 压 性能 应承 受 不低于 3.6MPa 的压 力 ，无变形、泄 漏 现 象 。 3.5 保 压 性能 成品冷凝器包装前 测试保 压 性能，冷凝器内 充 入 1MPa 的干 燥 氮 气 ，历 时 24 小时，不允许泄 漏 。包装时泄 压 至 0.2MPa。 3.6 外 观 3.6.1 冷凝器喷 漆 应均匀...
