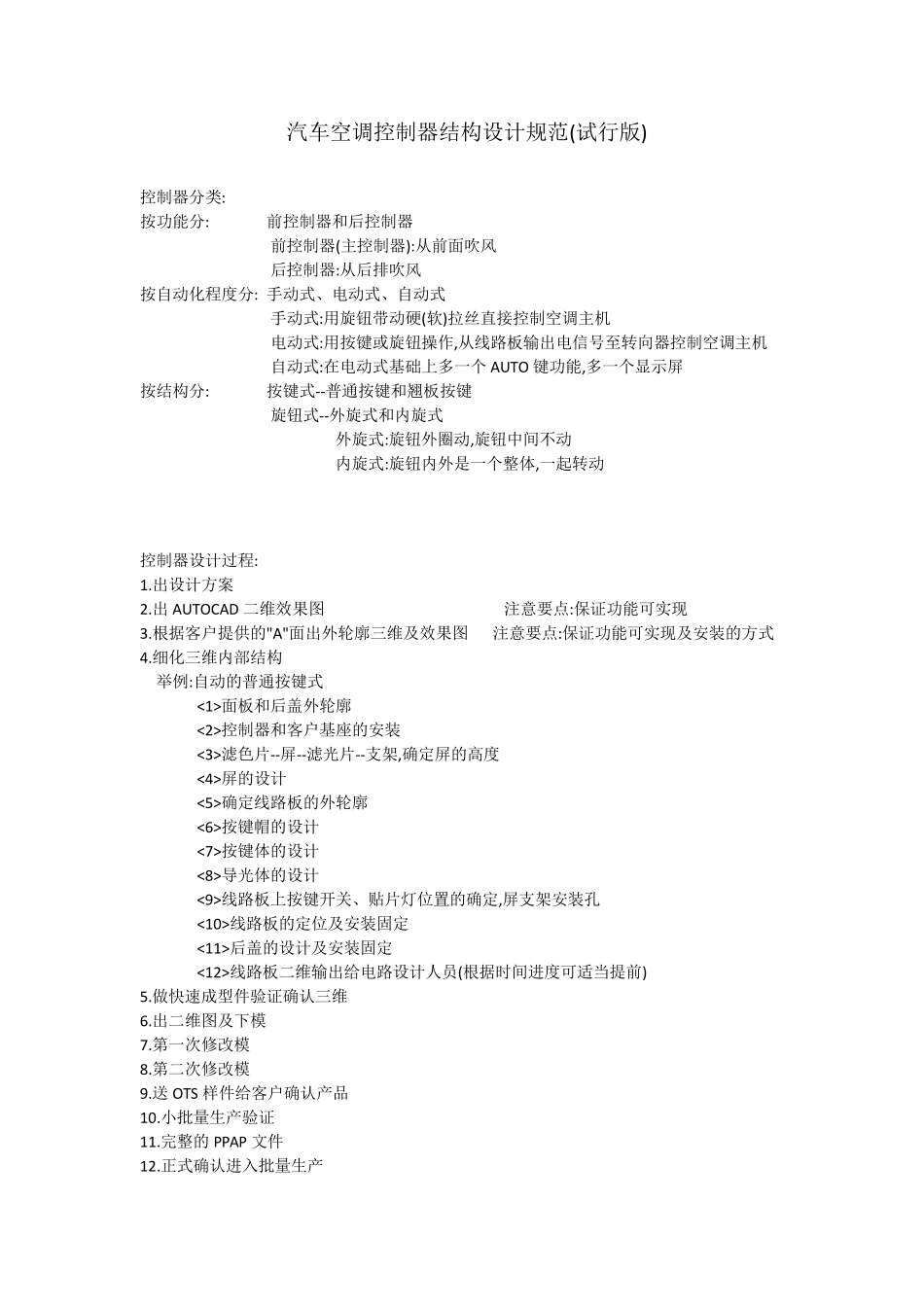

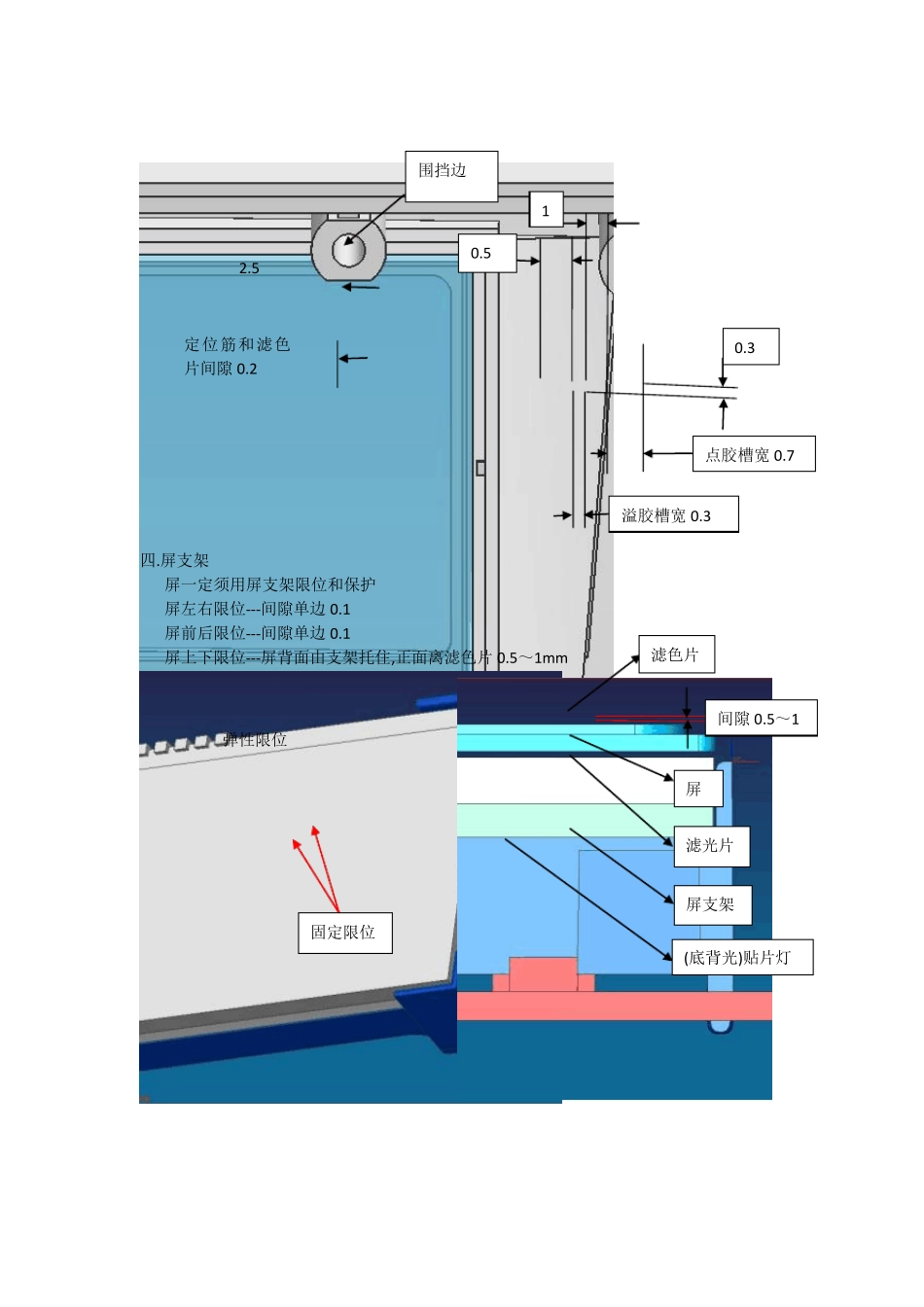

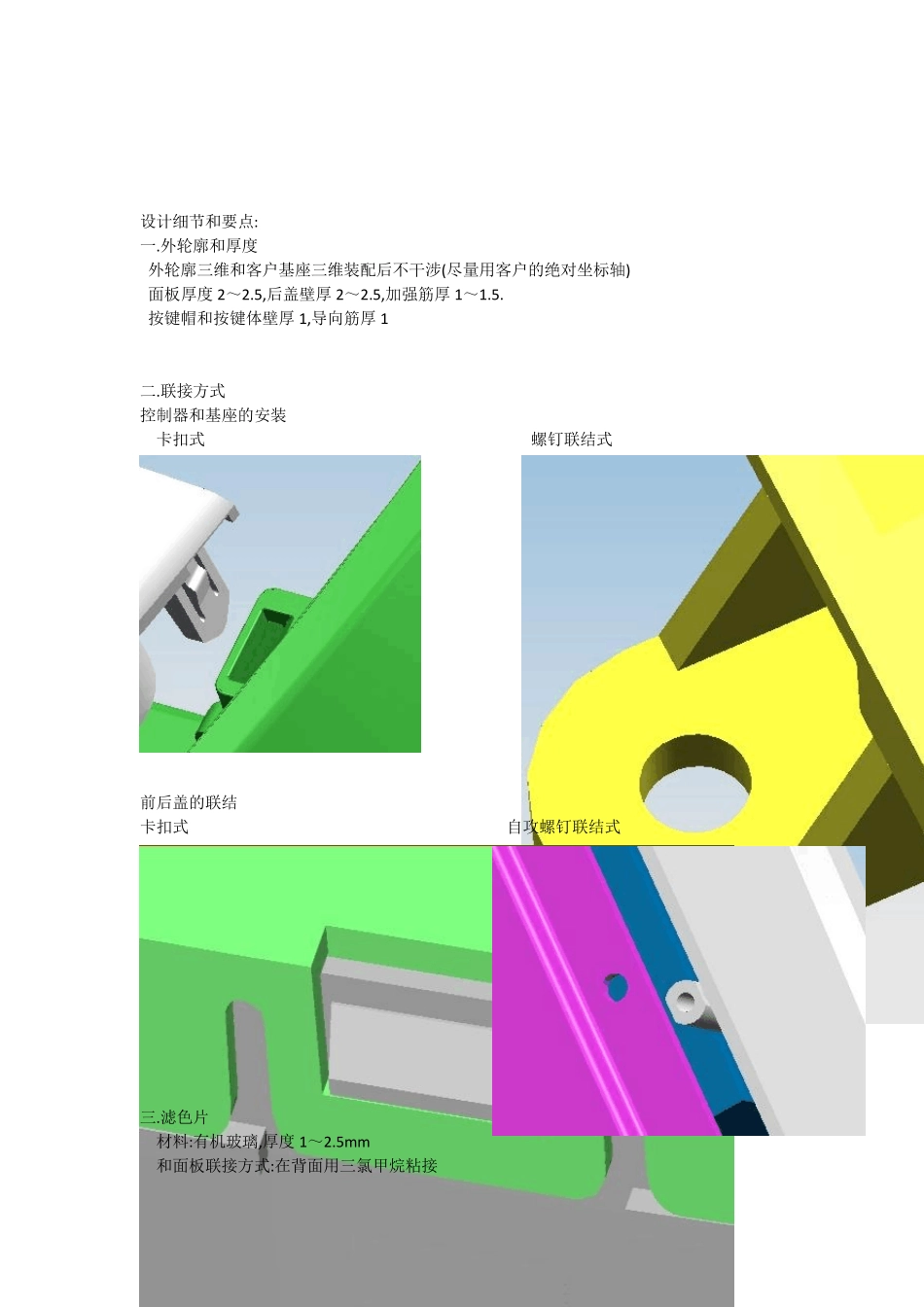

汽车空调控制器结构设计规范(试行版) 控制器分类: 按功能分: 前控制器和后控制器 前控制器(主控制器):从前面吹风 后控制器:从后排吹风 按自动化程度分: 手动式、电动式、自动式 手动式:用旋钮带动硬(软)拉丝直接控制空调主机 电动式:用按键或旋钮操作,从线路板输出电信号至转向器控制空调主机 自动式:在电动式基础上多一个 AUTO 键功能,多一个显示屏 按结构分: 按键式--普通按键和翘板按键 旋钮式--外旋式和内旋式 外旋式:旋钮外圈动,旋钮中间不动 内旋式:旋钮内外是一个整体,一起转动 控制器设计过程: 1.出设计方案 2.出 AUTOCAD 二维效果图 注意要点:保证功能可实现 3.根据客户提供的"A"面出外轮廓三维及效果图 注意要点:保证功能可实现及安装的方式 4.细化三维内部结构 举例:自动的普通按键式 <1>面板和后盖外轮廓 <2>控制器和客户基座的安装 <3>滤色片--屏--滤光片--支架,确定屏的高度 <4>屏的设计 <5>确定线路板的外轮廓 <6>按键帽的设计 <7>按键体的设计 <8>导光体的设计 <9>线路板上按键开关、贴片灯位置的确定,屏支架安装孔 <10>线路板的定位及安装固定 <11>后盖的设计及安装固定 <12>线路板二维输出给电路设计人员(根据时间进度可适当提前) 5.做快速成型件验证确认三维 6.出二维图及下模 7.第一次修改模 8.第二次修改模 9.送 OTS 样件给客户确认产品 10.小批量生产验证 11.完整的 PPAP 文件 12.正式确认进入批量生产 设计细节和要点: 一.外轮廓和厚度 外轮廓三维和客户基座三维装配后不干涉(尽量用客户的绝对坐标轴) 面板厚度 2~2.5,后盖壁厚 2~2.5,加强筋厚 1~1.5. 按键帽和按键体壁厚 1,导向筋厚 1 二.联接方式 控制器和基座的安装 卡扣式 螺钉联结式 前后盖的联结 卡扣式 自攻螺钉联结式 三.滤色片 材料:有机玻璃,厚度 1~2.5m m 和面板联接方式:在背面用三氯甲烷粘接 四.屏支架 屏一定须用屏支架限位和保护 屏左右限位---间隙单边 0.1 屏前后限位---间隙单边 0.1 屏上下限位---屏背面由支架托住,正面离滤色片 0.5~1m m 点胶槽宽 0.7 定位筋和滤色片间隙 0.2 围挡边 溢胶槽宽 0.3 0.3 0.5 1 2.5 固定限位 弹性限位 间隙 0.5~1 滤色片 屏 滤光片 屏支架 (底背光)贴片灯 屏支架固定在线路板上,2~4个定位柱(Ø2),两个卡扣 五.屏的设计 上下玻璃除针角处相差2.5 外其余大小一致,针角在下玻璃上; 上下偏光片大小一致,位...
