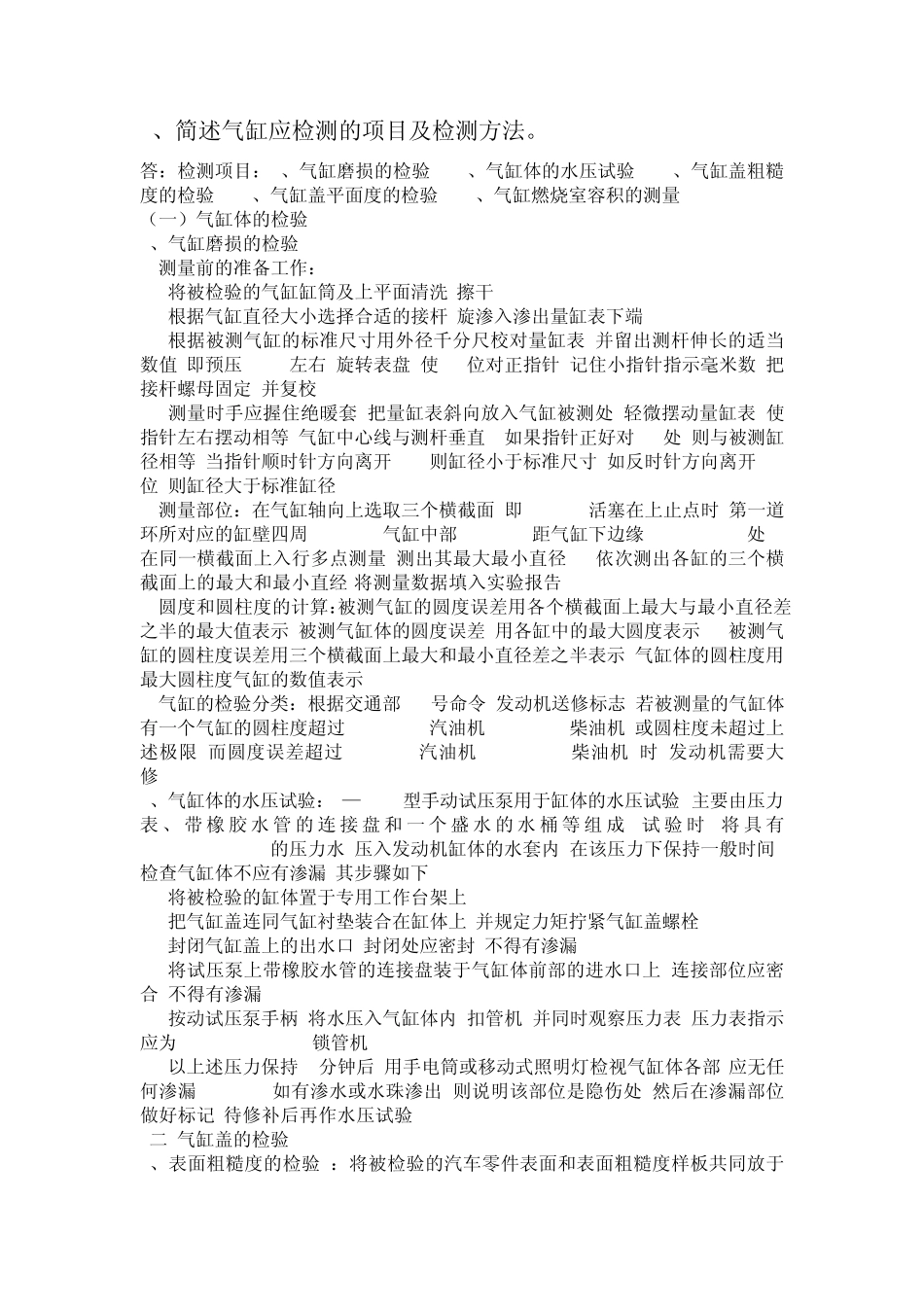

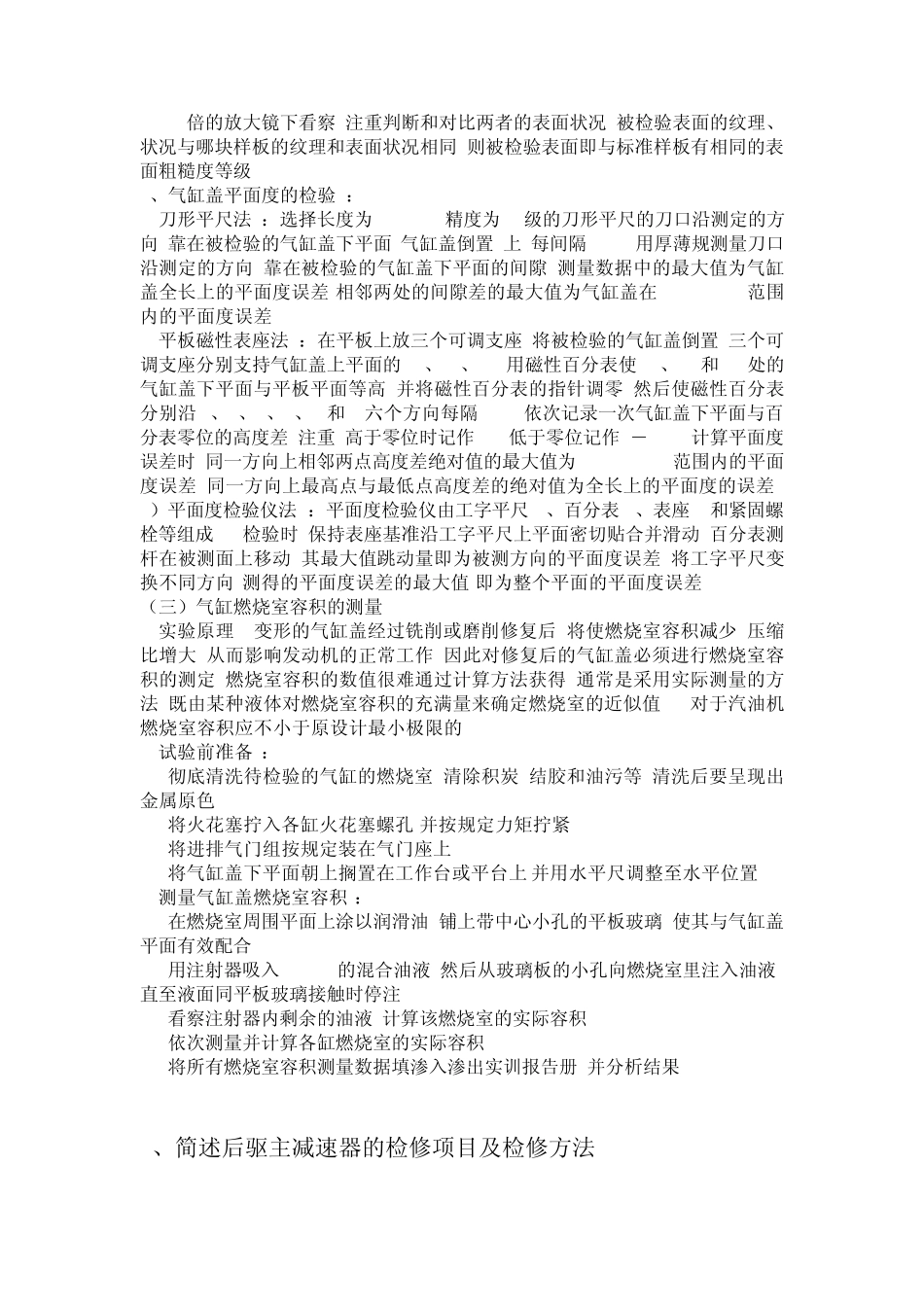

汽车维修中级工技术训练报告 系别：汽车工程 专业：车辆工程 班级：0 8 （3 ）班 学号：2 0 0 8 3 0 8 1 2 3 4 9 姓名：何智 成绩： 指导老师： 汽 车 工 程 系 实 验 中 心 1、简述气缸应检测的项目及检测方法。 答：检测项目：1、气缸磨损的检验; 2、气缸体的水压试验; 3、气缸盖粗糙度的检验; 4、气缸盖平面度的检验; 5、气缸燃烧室容积的测量; （一）气缸体的检验 1、气缸磨损的检验 1)测量前的准备工作： (1)将被检验的气缸缸筒及上平面清洗,擦干. (2)根据气缸直径大小选择合适的接杆,旋渗入渗出量缸表下端. (3)根据被测气缸的标准尺寸用外径千分尺校对量缸表,并留出测杆伸长的适当数值(即预压 1mm左右)旋转表盘,使"0"位对正指针,记住小指针指示毫米数,把接杆螺母固定,并复校. (4)测量时手应握住绝暖套,把量缸表斜向放入气缸被测处,轻微摆动量缸表,使指针左右摆动相等(气缸中心线与测杆垂直).如果指针正好对"0"处,则与被测缸径相等,当指针顺时针方向离开"0",则缸径小于标准尺寸,如反时针方向离开"0"位,则缸径大于标准缸径. 2)测量部位：在气缸轴向上选取三个横截面:即 S1-S2(活塞在上止点时,第一道环所对应的缸壁四周),S2-S2(气缸中部),S3-S3(距气缸下边缘10mm-15mm处),在同一横截面上入行多点测量,测出其最大最小直径. 依次测出各缸的三个横截面上的最大和最小直经,将测量数据填入实验报告. 3)圆度和圆柱度的计算：被测气缸的圆度误差用各个横截面上最大与最小直径差之半的最大值表示,被测气缸体的圆度误差,用各缸中的最大圆度表示. 被测气缸的圆柱度误差用三个横截面上最大和最小直径差之半表示,气缸体的圆柱度用最大圆柱度气缸的数值表示. 4)气缸的检验分类：根据交通部13号命令,发动机送修标志,若被测量的气缸体有一个气缸的圆柱度超过0.165mm(汽油机)~0.25mm(柴油机)或圆柱度未超过上述极限,而圆度误差超过0.05mm(汽油机)~0.063mm(柴油机)时,发动机需要大修. 2、气缸体的水压试验：S—SY10型手动试压泵用于缸体的水压试验,主要由压力表 、 带 橡 胶 水 管 的 连 接 盘 和一 个盛 水 的 水 桶 等 组 成 .试 验 时 ,将 具 有300kPa~400kPa的压力水,压入发动机缸体的水套内,在该压力下保持一般时间,检查气缸体不应有渗漏.其步骤如下: (1)将被检验的缸体置于专用工作台架上; (2)把气缸盖连同气缸衬垫装合在缸体上,并规定力矩拧紧气缸盖螺栓; (3)封闭气缸盖...
