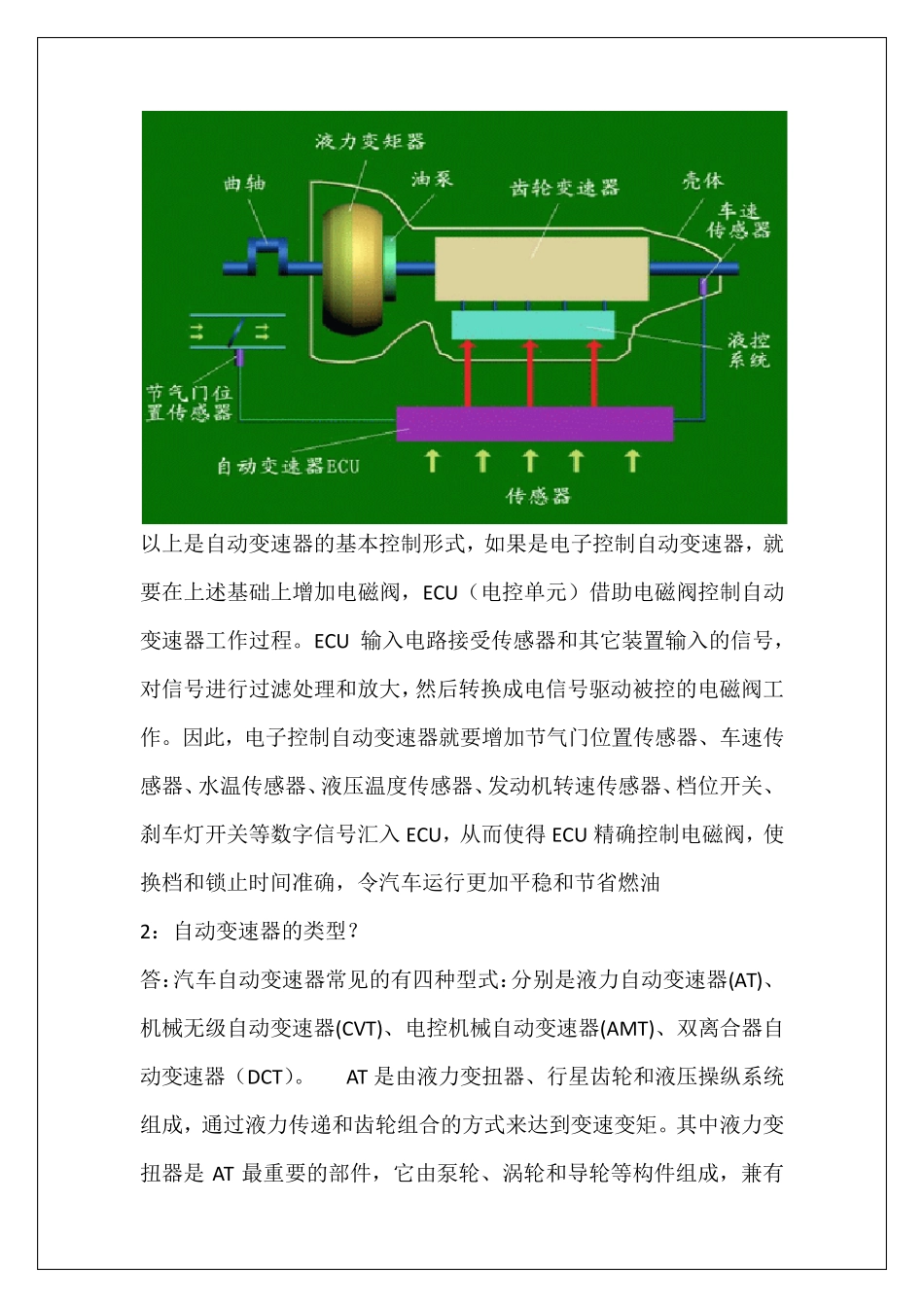

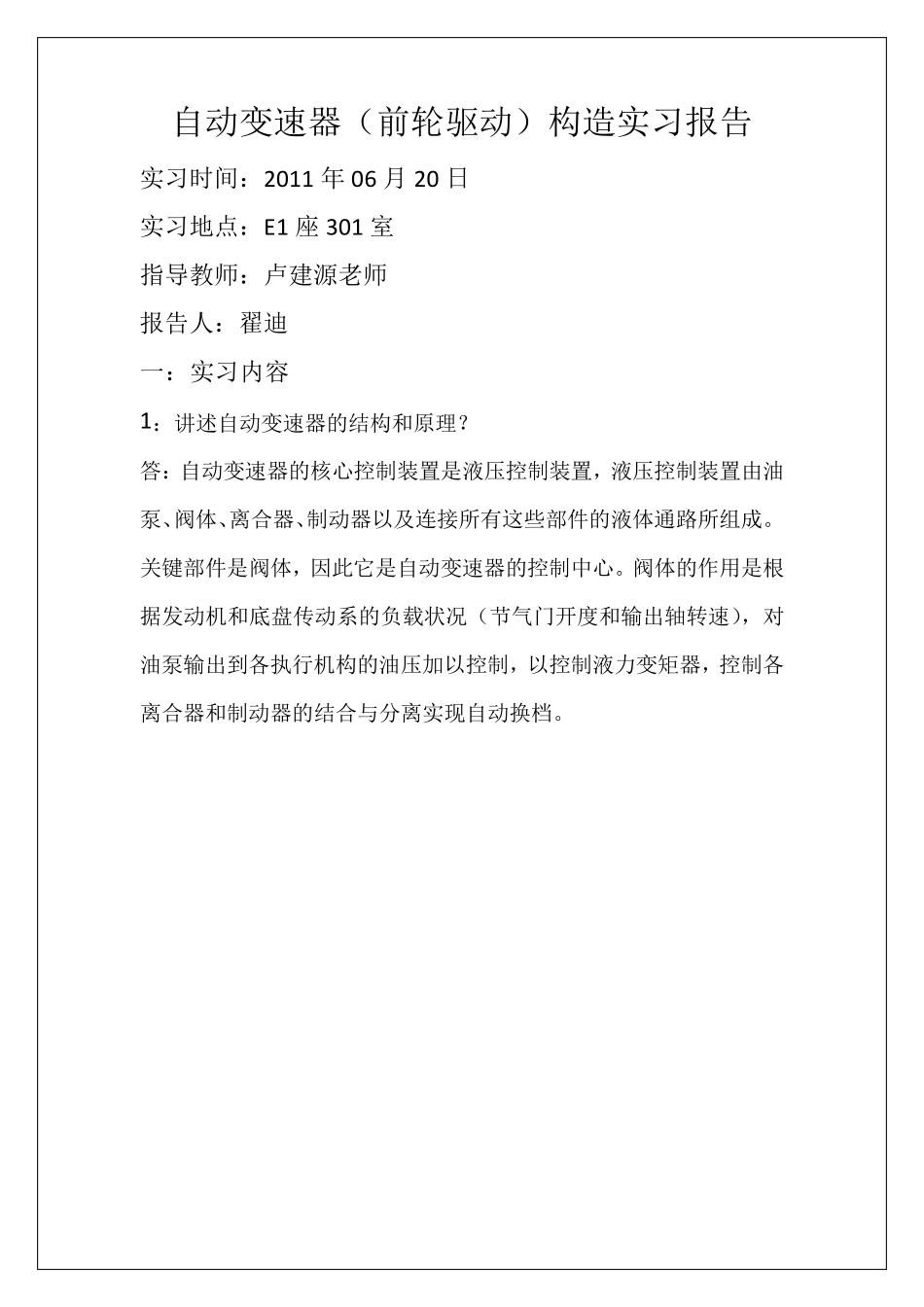

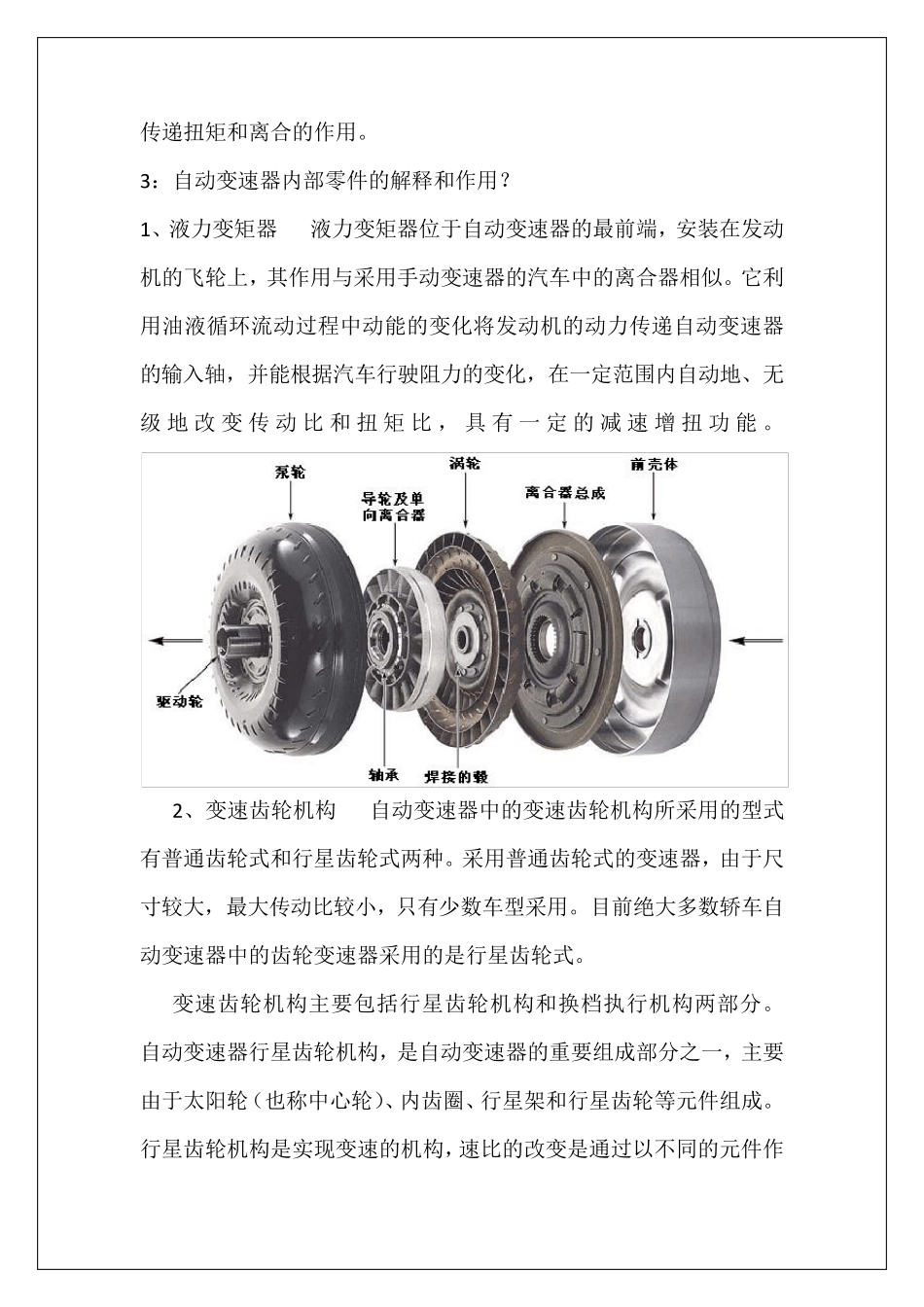

自动变速器(前轮驱动)构造实习报告 实习时间:2011 年06 月20 日 实习地点:E1 座301 室 指导教师:卢建源老师 报告人:翟迪 一:实习内容 1:讲述自动变速器的结构和原理? 答:自动变速器的核心控制装置是液压控制装置,液压控制装置由油泵、阀体、离合器、制动器以及连接所有这些部件的液体通路所组成。关键部件是阀体,因此它是自动变速器的控制中心。阀体的作用是根据发动机和底盘传动系的负载状况(节气门开度和输出轴转速),对油泵输出到各执行机构的油压加以控制,以控制液力变矩器,控制各离合器和制动器的结合与分离实现自动换档。 以上是自动变速器的基本控制形式,如果是电子控制自动变速器,就要在上述基础上增加电磁阀,ECU(电控单元)借助电磁阀控制自动变速器工作过程。ECU 输入电路接受传感器和其它装置输入的信号,对信号进行过滤处理和放大,然后转换成电信号驱动被控的电磁阀工作。因此,电子控制自动变速器就要增加节气门位置传感器、车速传感器、水温传感器、液压温度传感器、发动机转速传感器、档位开关、刹车灯开关等数字信号汇入ECU,从而使得 ECU 精确控制电磁阀,使换档和锁止时间准确,令汽车运行更加平稳和节省燃油 2:自动变速器的类型? 答:汽车自动变速器常见的有四种型式:分别是液力自动变速器(AT)、机械无级自动变速器(CVT)、电控机械自动变速器(AMT)、双离合器自动变速器(DCT)。 AT 是由液力变扭器、行星齿轮和液压操纵系统组成,通过液力传递和齿轮组合的方式来达到变速变矩。其中液力变扭器是AT 最重要的部件,它由泵轮、涡轮和导轮等构件组成,兼有传递扭矩和离合的作用。 3:自动变速器内部零件的解释和作用? 1、液力变矩器 液力变矩器位于自动变速器的最前端,安装在发动机的飞轮上,其作用与采用手动变速器的汽车中的离合器相似。它利用油液循环流动过程中动能的变化将发动机的动力传递自动变速器的输入轴,并能根据汽车行驶阻力的变化,在一定范围内自动地、无级 地 改 变传动比 和扭矩比 , 具 有 一 定 的减 速增 扭功 能 。 2、变速齿轮机构 自动变速器中的变速齿轮机构所采用的型式有普通齿轮式和行星齿轮式两种。采用普通齿轮式的变速器,由于尺寸较大,最大传动比较小,只有少数车型采用。目前绝大多数轿车自动变速器中的齿轮变速器采用的是行星齿轮式。 变速齿轮机构主要包括行星齿轮机构和换档执行机构两部分。 自动变速器行星齿轮机构,是...
