汽车行驶系统(汽车构造第五版下册)

汽车行驶系统(汽车构造第五版下册)_第1页
1/77
汽车行驶系统(汽车构造第五版下册)_第2页
2/77
汽车行驶系统(汽车构造第五版下册)_第3页
3/77

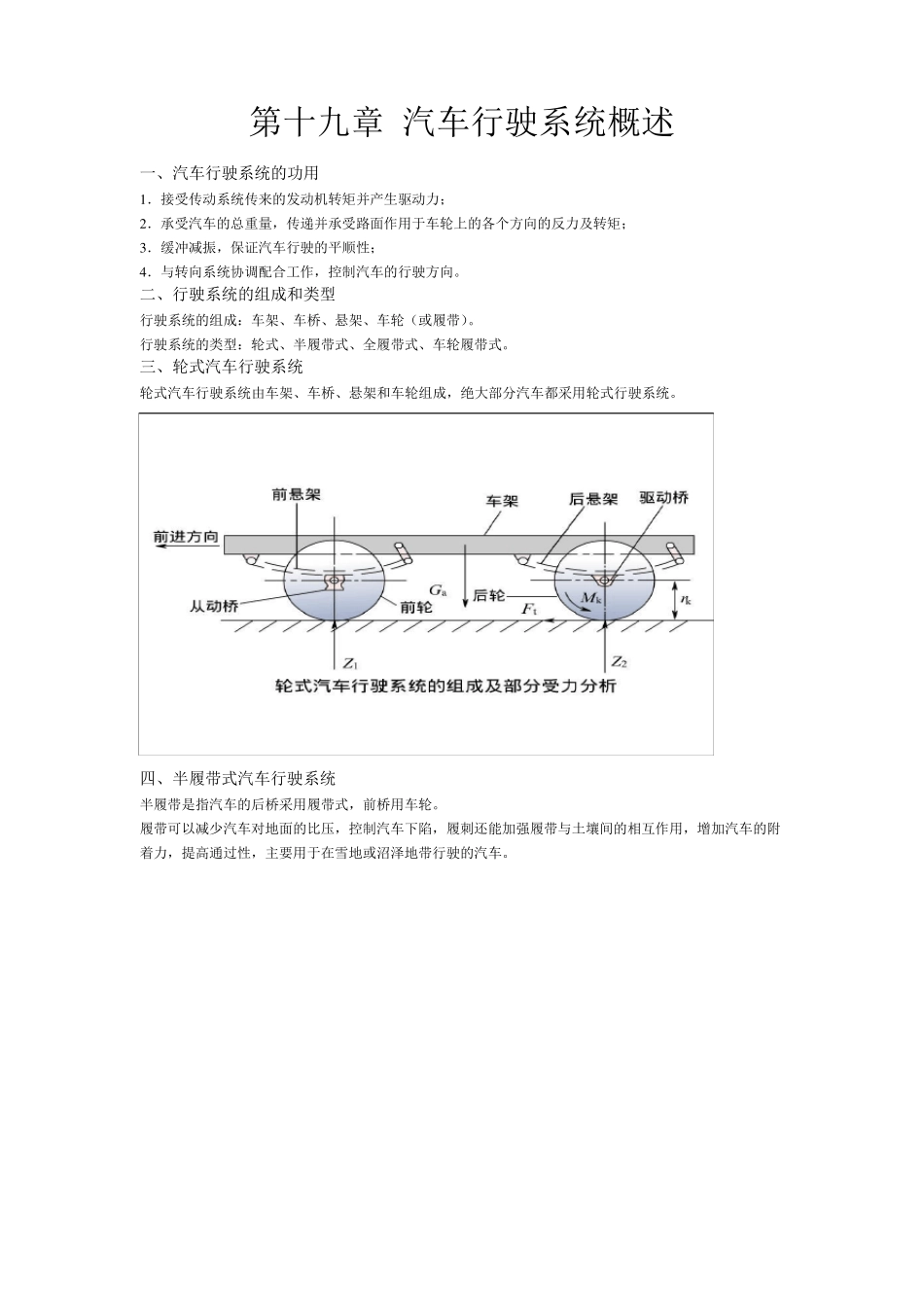

第十九章 汽车行驶系统概述 一、汽车行驶系统的功用 1 .接受传动系统传来的发动机转矩并产生驱动力; 2 .承受汽车的总重量,传递并承受路面作用于车轮上的各个方向的反力及转矩; 3 .缓冲减振,保证汽车行驶的平顺性; 4 .与转向系统协调配合工作,控制汽车的行驶方向。 二、行驶系统的组成和类型 行驶系统的组成:车架、车桥、悬架、车轮(或履带)。 行驶系统的类型:轮式、半履带式、全履带式、车轮履带式。 三、轮式汽车行驶系统 轮式汽车行驶系统由车架、车桥、悬架和车轮组成,绝大部分汽车都采用轮式行驶系统。 四、半履带式汽车行驶系统 半履带是指汽车的后桥采用履带式,前桥用车轮。 履带可以减少汽车对地面的比压,控制汽车下陷,履刺还能加强履带与土壤间的相互作用,增加汽车的附 着力,提高通过性,主要用于在雪地或沼泽地带行驶的汽车。 五、全履带式汽车 前后桥都用履带称为全履带式。 六、车轮履带式 前后桥即可装车轮,也可装履带,称为车轮履带式。 第二十章 车架 车架的功用主要是支承连接汽车的各零部件;承受来自车内外的各种载荷。 现代许多轿车和大客车上没有车架,车架的功能由轿车车身或大客车车身骨架承担,故称其为承载式车身。 车架的类型主要有边梁式车架、中梁式车架(也称脊骨式车架)和综合式车架3 种。 单从纵梁形状和结构特点,又可分为周边式车架、X 形车架和梯形车架。 第一节 边梁式车架 边梁式车架由两根位于两边的纵梁和若干根横梁组成,用铆接法或焊接法将纵梁与横梁连接成坚固的刚性构架。 采用X 型高断面的横梁,可以提高车架的扭转刚度,对于短而宽的车架,这个效果尤为显著,所以X 形横梁一般只用于轿车车架。 各种不同类型汽车车架的结构形式如下图所示。 车架纵梁剖面形状如下图所示。 第二节 中梁式车架 中梁式车架只有一根位于中央贯穿前后的纵梁,因此亦称为脊梁式车架。 太脱拉1 3 8 型和1 4 8 型越野汽车的中梁式车架是由一根纵梁和若干根横梁组成。 第三节 综合式车架 车架前部是边梁式,而后部是中梁式,这种车架称为综合式车架(也称复合式车架)。它同时具有中梁式和边梁式车架的特点。 用于竞赛汽车及特种汽车的桁架式车架,由钢管组合焊接而成,这种车架兼有车架和车身的作用。 平台式车架是一种将底板从车身中分出来,而与车架组成一个整体的结构,车身通过螺栓与车架相连接。 某些高级轿车采用了 IRS型车架,后部车架与...
