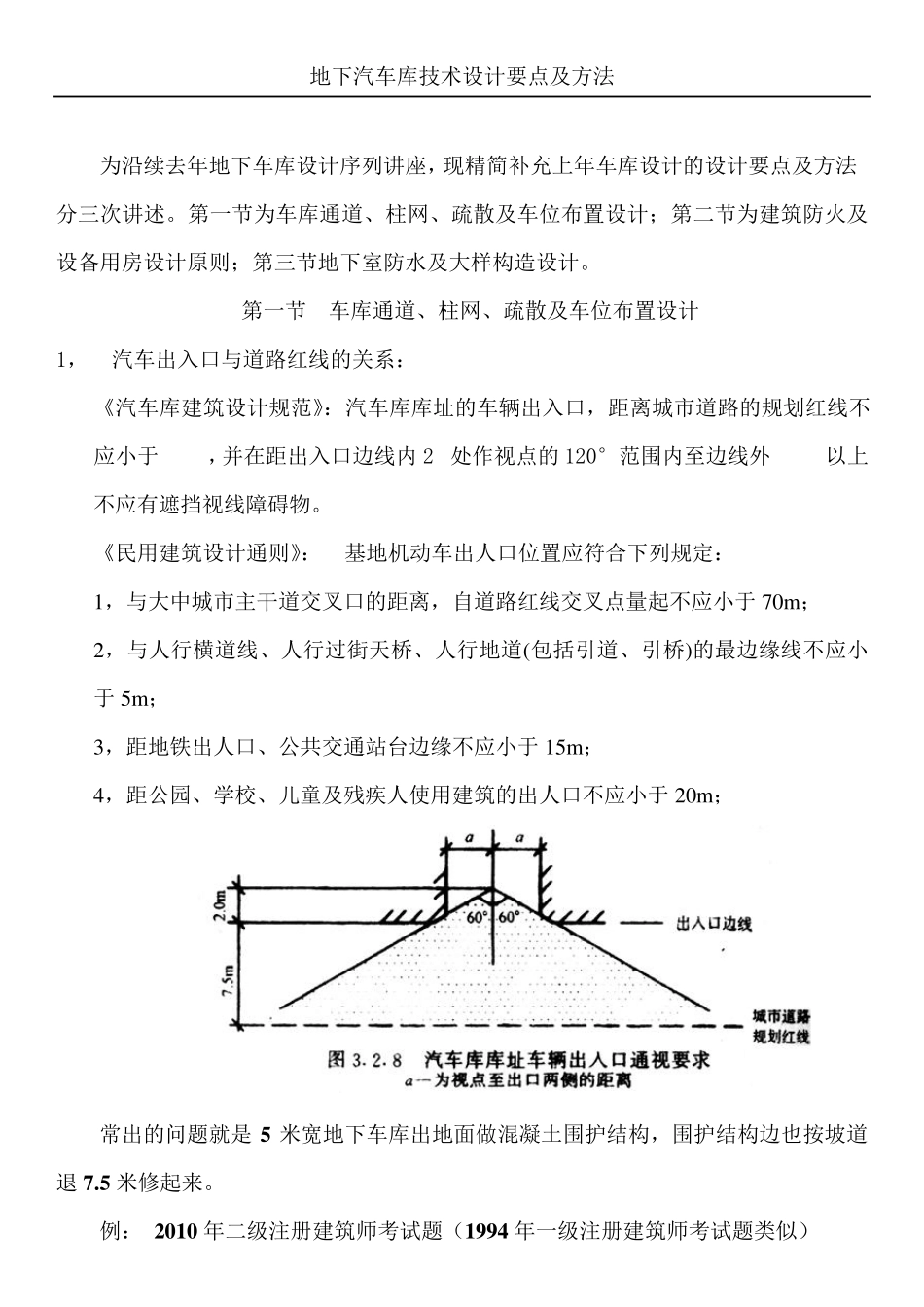

地下汽车库技术设计要点及方法 为沿续去年地下车库设计序列讲座,现精简补充上年车库设计的设计要点及方法, 分三次讲述。第一节为车库通道、柱网、疏散及车位布置设计;第二节为建筑防火及设备用房设计原则;第三节地下室防水及大样构造设计。 第一节 车库通道、柱网、疏散及车位布置设计 1, 汽车出入口与道路红线的关系: 《汽车库建筑设计规范》:汽车库库址的车辆出入口,距离城市道路的规划红线不应小于7.5m,并在距出入口边线内2m处作视点的120°范围内至边线外 7.5m以上不应有遮挡视线障碍物。 《民用建筑设计通则》: 基地机动车出人口位置应符合下列规定: 1,与大中城市主干道交叉口的距离,自道路红线交叉点量起不应小于70m ; 2,与人行横道线、人行过街天桥、人行地道(包括引道、引桥)的最边缘线不应小于5m ; 3,距地铁出人口、公共交通站台边缘不应小于15m ; 4,距公园、学校、儿童及残疾人使用建筑的出人口不应小于20m ; 常出的问题就是 5 米宽地下车库出地面做混凝土围护结构,围护结构边也按坡道退 7 .5 米修起来。 例: 2 0 1 0 年二级注册建筑师考试题(1 9 9 4 年一级注册建筑师考试题类似) 地下汽车库技术设计要点及方法 2, 两个汽车疏散口在库内的距离不应小于10米(如图),地面出入口不应小于15米,这条主要考虑驾驶安全的需要。《汽车库建筑设计规范》:大中型汽车库的库址,车辆出入口不应少于2个;特大型汽车库库址,车辆出入口不应少于3个,并应设置人流专用出入口。各汽车出入口之间的净距应大于15m。出入口的宽度,双向行驶时不应小于7m,单向行驶时不应小于5m。 地下汽车库技术设计要点及方法 (正确示例) (错误示例) 3, 出入口坡道的要求:单车道4米,双车道7米。车库车位 50辆及以下设一个单车道即可;51至 100辆可设一个双车道或两个单车道即可;101至 300辆可设一个单车道加一个双车道(建议设两个不同方向的双车道); 501至 1500辆时设两个双车道加一个单车道即可,超过 1500辆时根据车位情况不少于 3个,并适当增加出入口。 4, 1)汽车坡道及通道的转弯半径的要求:根据汽车车轮转弯最大角计算微型车内半径约 3.0米,越野车内半径约 4米,其它大部分车型在此区间。汽车在行驶时考虑安全宽度不小于 2.4米。通过这些原则我们可以计算出汽车转弯时需要的内半径及车道最小宽度,在曲线坡道中,有效转弯内半经的坡度建议不要大于 20%,根据这些...
