汽车钢板弹簧悬架设计

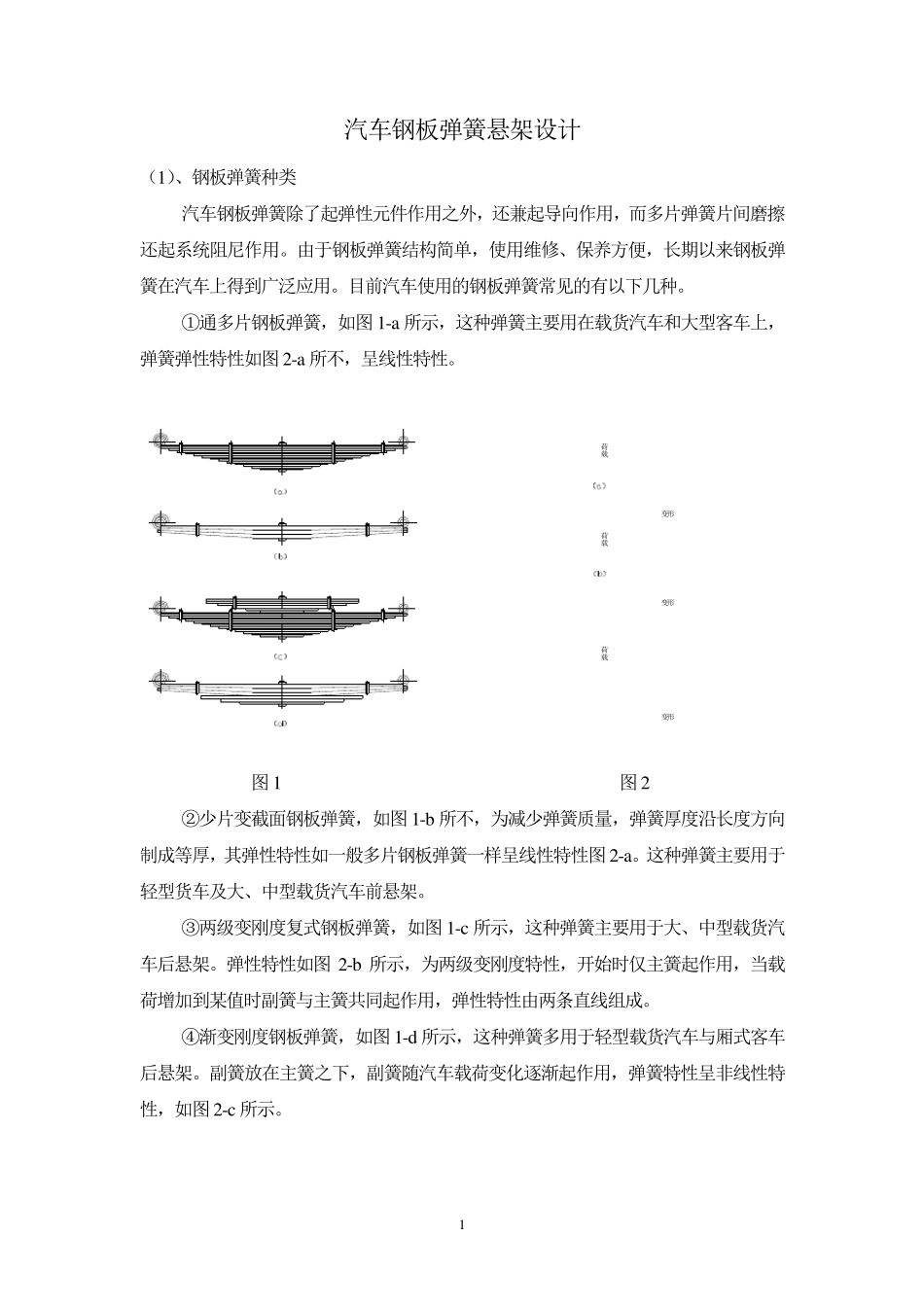

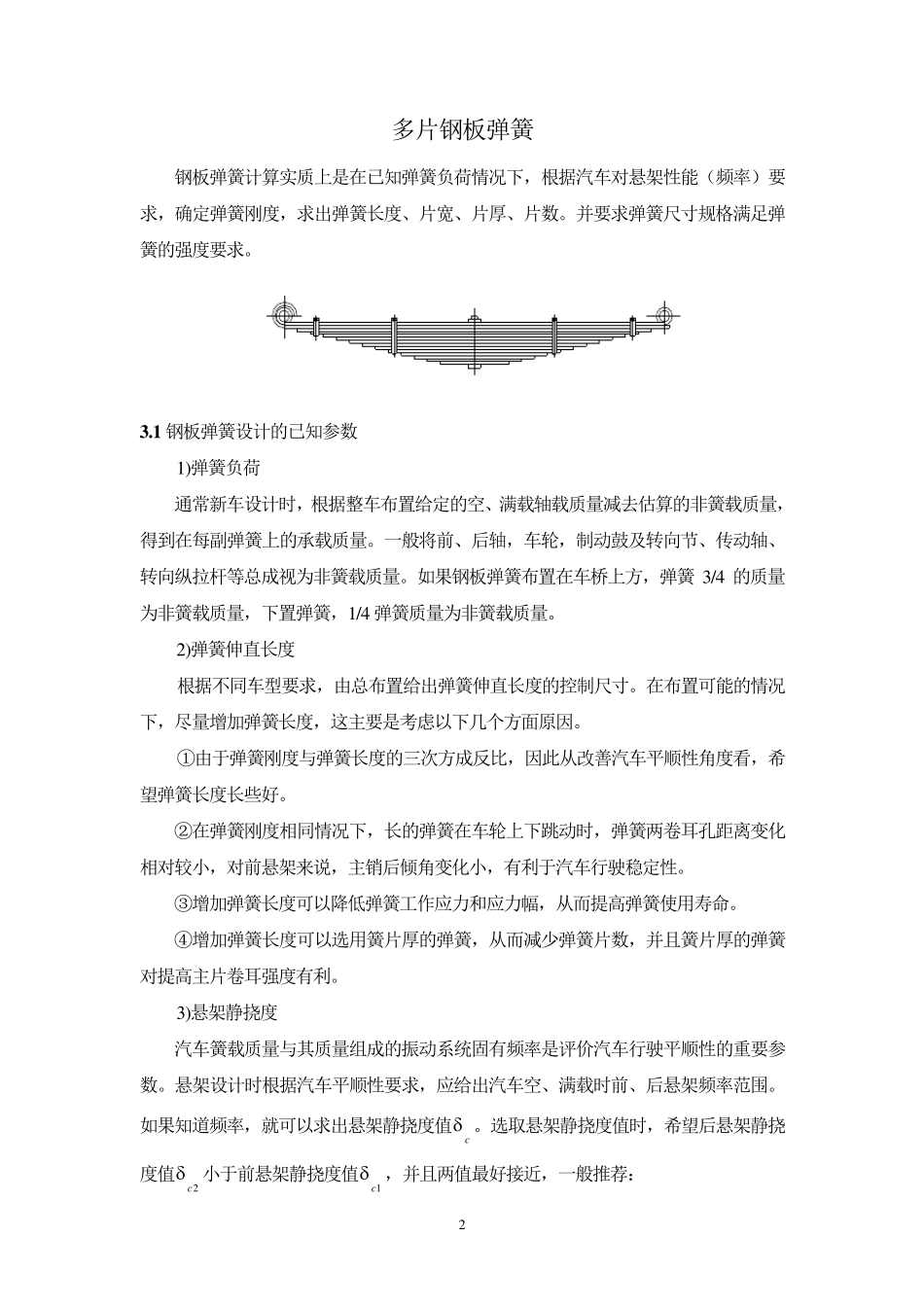

1 汽车钢板弹簧悬架设计 （1）、钢板弹簧种类 汽车钢板弹簧除了起弹性元件作用之外，还兼起导向作用，而多片弹簧片间磨擦还起系统阻尼作用。由于钢板弹簧结构简单，使用维修、保养方便，长期以来钢板弹簧在汽车上得到广泛应用。目前汽车使用的钢板弹簧常见的有以下几种。 ①通多片钢板弹簧，如图 1-a 所示，这种弹簧主要用在载货汽车和大型客车上，弹簧弹性特性如图 2-a 所不，呈线性特性。 变形载荷变形载荷变形载荷 图 1 图 2 ②少片变截面钢板弹簧，如图 1-b 所不，为减少弹簧质量，弹簧厚度沿长度方向制成等厚，其弹性特性如一般多片钢板弹簧一样呈线性特性图 2-a。这种弹簧主要用于轻型货车及大、中型载货汽车前悬架。 ③两级变刚度复式钢板弹簧，如图 1-c 所示，这种弹簧主要用于大、中型载货汽车后悬架。弹性特性如图 2-b 所示，为两级变刚度特性，开始时仅主簧起作用，当载荷增加到某值时副簧与主簧共同起作用，弹性特性由两条直线组成。 ④渐变刚度钢板弹簧，如图 1-d 所示，这种弹簧多用于轻型载货汽车与厢式客车后悬架。副簧放在主簧之下，副簧随汽车载荷变化逐渐起作用，弹簧特性呈非线性特性，如图 2-c 所示。 2 多片钢板弹簧 钢板弹簧计算实质上是在已知弹簧负荷情况下，根据汽车对悬架性能（频率）要求，确定弹簧刚度，求出弹簧长度、片宽、片厚、片数。并要求弹簧尺寸规格满足弹簧的强度要求。 3 .1 钢板弹簧设计的已知参数 1 )弹簧负荷 通常新车设计时，根据整车布置给定的空、满载轴载质量减去估算的非簧载质量，得到在每副弹簧上的承载质量。一般将前、后轴，车轮，制动鼓及转向节、传动轴、转向纵拉杆等总成视为非簧载质量。如果钢板弹簧布置在车桥上方，弹簧3 /4 的质量为非簧载质量，下置弹簧，1 /4 弹簧质量为非簧载质量。 2 )弹簧伸直长度 根据不同车型要求，由总布置给出弹簧伸直长度的控制尺寸。在布置可能的情况下，尽量增加弹簧长度，这主要是考虑以下几个方面原因。 ①由于弹簧刚度与弹簧长度的三次方成反比，因此从改善汽车平顺性角度看，希望弹簧长度长些好。 ②在弹簧刚度相同情况下，长的弹簧在车轮上下跳动时，弹簧两卷耳孔距离变化相对较小，对前悬架来说，主销后倾角变化小，有利于汽车行驶稳定性。 ③增加弹簧长度可以降低弹簧工作应力和应力幅，从而提高弹簧使用寿命。 ④增加弹簧长度可以选用簧片厚的弹簧，从而减少弹簧片数，并且簧片厚的弹簧对提高主片...
