汽轮发电机安装说明书

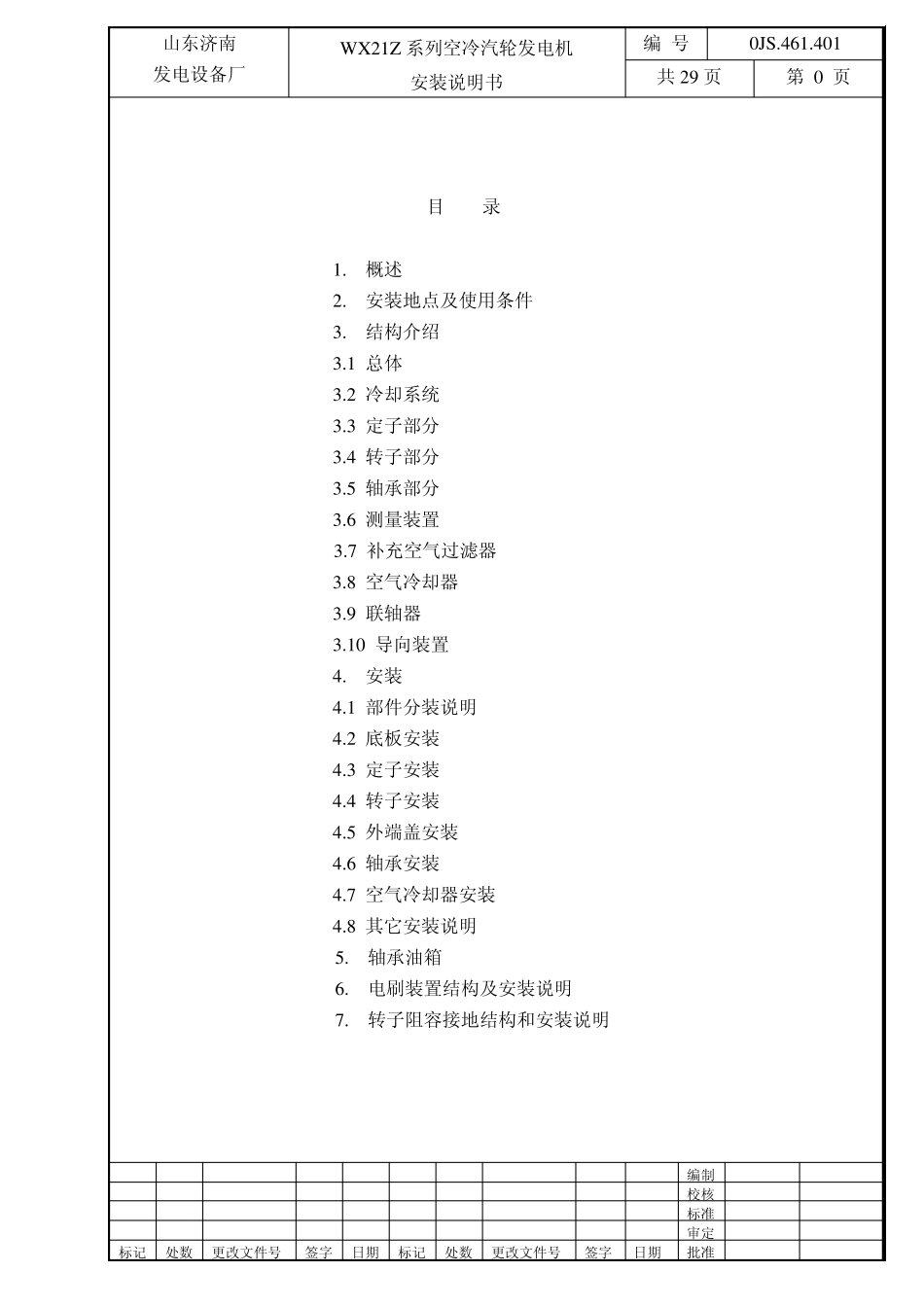

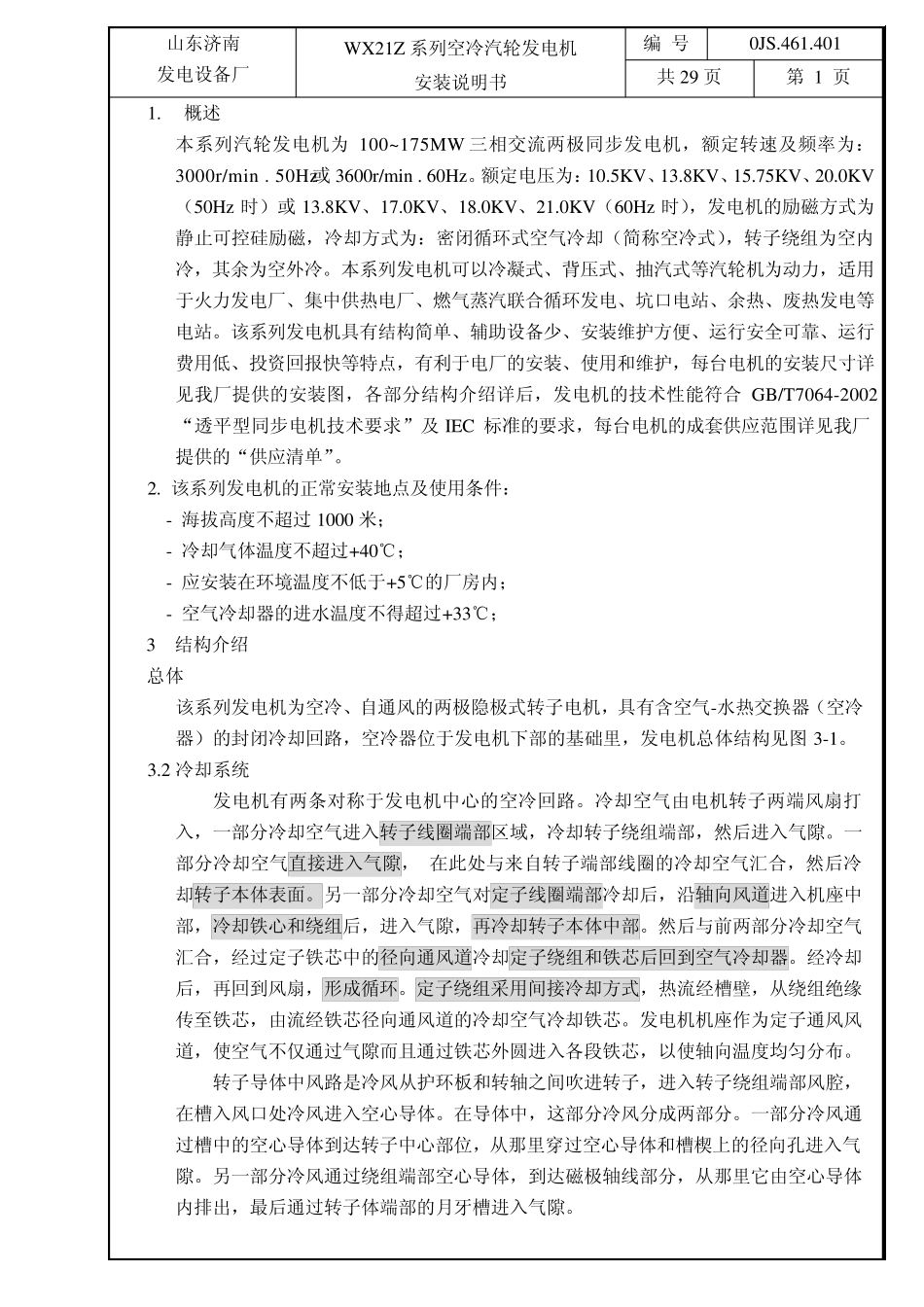

WX21Z 系列 静止励磁 空 冷 汽 轮 发 电 机 安装说明书 0JS²461²401 山东济南发电设备厂 山东济南 发电设备厂 WX21Z系列空冷汽轮发电机 安装说明书 编 号 0JS.461.401 共 29 页 第 0 页 目 录 1. 概述 2. 安装地点及使用条件 3. 结构介绍 3.1 总体 3.2 冷却系统 3.3 定子部分 3.4 转子部分 3.5 轴承部分 3.6 测量装置 3.7 补充空气过滤器 3.8 空气冷却器 3.9 联轴器 3.10 导向装置 4. 安装 4.1 部件分装说明 4.2 底板安装 4.3 定子安装 4.4 转子安装 4.5 外端盖安装 4.6 轴承安装 4.7 空气冷却器安装 4.8 其它安装说明 5. 轴承油箱 6. 电刷装置结构及安装说明 7. 转子阻容接地结构和安装说明 编制 校核 标准 审定 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 批准 山东济南 发电设备厂 WX21Z 系列空冷汽轮发电机 安装说明书 编 号 0JS.461.401 共 29 页 第 1 页 1. 概述 本系列汽轮发电机为 100~175MW 三相交流两极同步发电机，额定转速及频率为：3000r/min . 50Hz或 3600r/min . 60Hz。额定电压为：10.5KV、13.8KV、15.75KV、20.0KV（50Hz 时）或 13.8KV、17.0KV、18.0KV、21.0KV（60Hz 时），发电机的励磁方式为静止可控硅励磁，冷却方式为：密闭循环式空气冷却（简称空冷式），转子绕组为空内冷，其余为空外冷。本系列发电机可以冷凝式、背压式、抽汽式等汽轮机为动力，适用于火力发电厂、集中供热电厂、燃气蒸汽联合循环发电、坑口电站、余热、废热发电等电站。该系列发电机具有结构简单、辅助设备少、安装维护方便、运行安全可靠、运行费用低、投资回报快等特点，有利于电厂的安装、使用和维护，每台电机的安装尺寸详见我厂提供的安装图，各部分结构介绍详后，发电机的技术性能符合 GB/T7064-2002“透平型同步电机技术要求”及 IEC 标准的要求，每台电机的成套供应范围详见我厂提供的“供应清单”。 2. 该系列发电机的正常安装地点及使用条件： - 海拔高度不超过 1000 米； - 冷却气体温度不超过+40℃； - 应安装在环境温度不低于+5℃的厂房内； - 空气冷却器的进水温度不得超过+33℃； 3 结构介绍 总体 该系列发电机为空冷、自通风的两极隐极式转子电机，具有含空气-水热交换器（空冷器）的封闭冷却回路，空冷器位于发电机下部的基础里，发电机总体结构见图3-1。 3.2 ...
