汽轮机四大阀门问题及检修方案总结

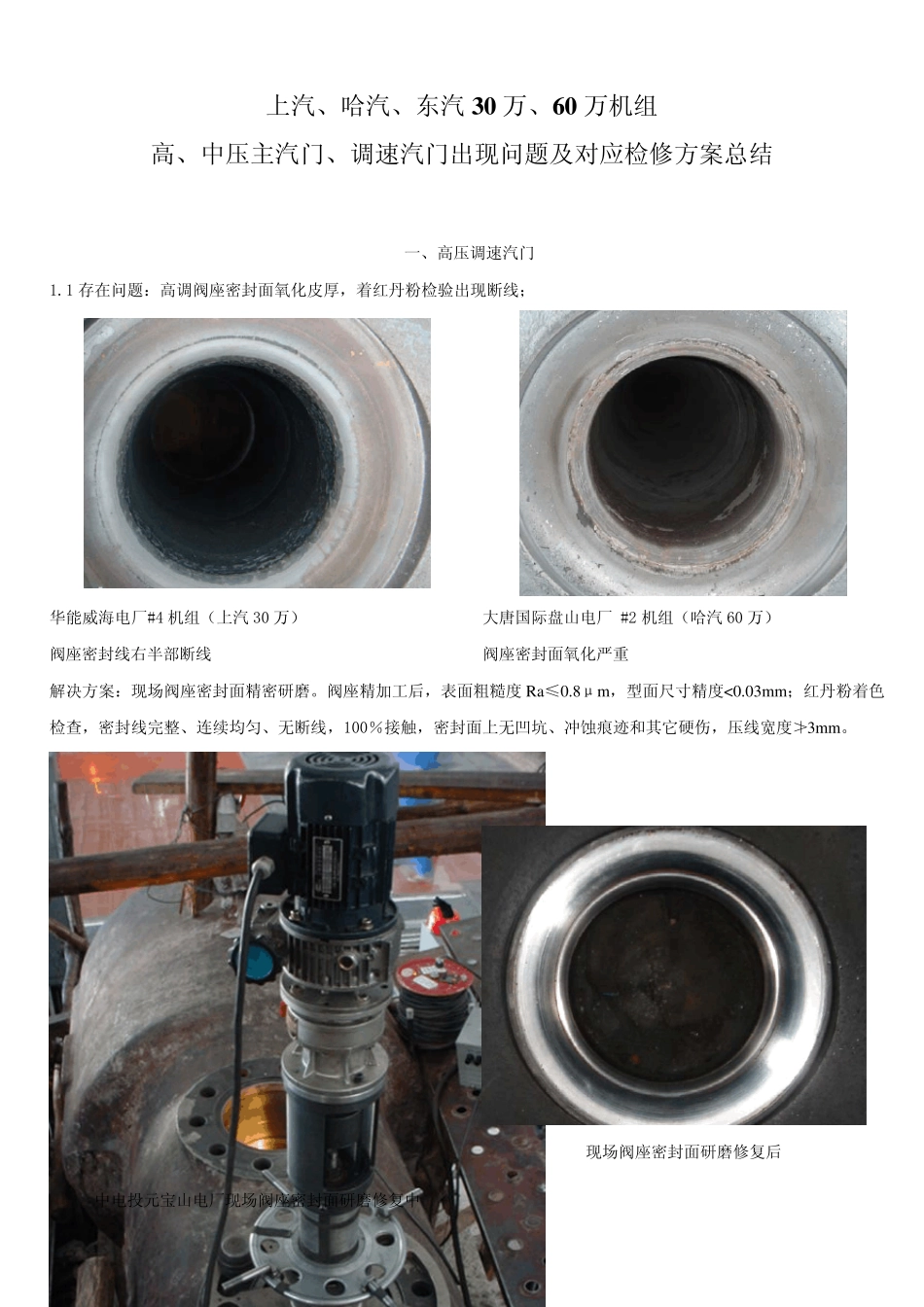

1 上汽、哈汽、东汽3 0 万、6 0 万机组 高、中压主汽门、调速汽门出现问题及对应检修方案总结 一、高压调速汽门 1.1 存在问题：高调阀座密封面氧化皮厚，着红丹粉检验出现断线； 华能威海电厂#4 机组（上汽30 万） 阀座密封线右半部断线 大唐国际盘山电厂 #2 机组（哈汽60 万） 阀座密封面氧化严重 解决方案：现场阀座密封面精密研磨。阀座精加工后，表面粗糙度Ra≤0.8μm ，型面尺寸精度<0.03m m ；红丹粉着色检查，密封线完整、连续均匀、无断线，100％接触，密封面上无凹坑、冲蚀痕迹和其它硬伤，压线宽度≯3m m 。 中电投元宝山电厂现场阀座密封面研磨修复中 现场阀座密封面研磨修复后 2 1.2 存在问题：高调阀芯密封面氧化皮厚，着红丹粉检验出现断线；预启阀密封面有冲蚀； 大唐国际张家口发电厂#5 机组（东汽30 万）阀芯密封面氧化严重 解决方案：返厂数控精密加工阀碟、预启阀阀碟密封面球面； 修复后，阀芯、阀杆同轴度、对称度、圆度≤0.03m m ，表面粗糙度达到（Ra 值）0.4μm 数控精密加工阀碟密封面球面 返厂阀碟密封面研磨修复后 预启阀阀碟密封面研磨修复后 预启阀阀座密封面研磨修复后 阀杆密封研磨修复后 3 1.3 存在问题：高调阀座、阀芯密封面出现沟状冲刷或点状凹坑； 国华太仓电厂#8 机（上汽 60 万机组） 阀座密封线上 12 点方向出现凹坑，深度约为 1mm 中电投白山热电厂#1 机（上汽 30 万机组） 阀碟密封面出现压痕（异物落入密封面处） 解决方案： 微弧焊接阀座、阀碟密封面缺陷，焊材选用美国进口焊材：Inconel 617(ERNiCrCoMo-1)； 精密研磨阀座、阀碟密封面； 阀碟密封面微弧焊接 阀碟密封面研磨修复后 4 1.4 存在问题：高调阀座密封面出现大面积冲刷或压痕； 大唐国际张家口电厂 #4 机（东汽30 万机组） 阀座密封面下方出现大面积冲刷，深度达到3mm 秦皇岛电厂#3 机（上汽30 万机组） 阀座密封面左上方1/4 处有线，右侧有严重压痕，无密封线 解决方案： 现场氩弧焊接密封面，焊材选用美国进口焊材：Inconel 617(ERNiCrCoMo-1)； 现场镗削粗加工阀座密封面焊接位置；现场精密研磨阀座密封面； 阀座密封面精加工后，表面粗糙度Ra0.8μm ，型面尺寸精度<0.03m m ；红丹粉着色检查，密封线应完整、连续均匀、无断线，100％连续接触，密封面上无凹坑、冲蚀痕迹和其它硬伤，压线宽度≯3m m ； 阀座密封面焊接加热中 阀座密封面整体...
