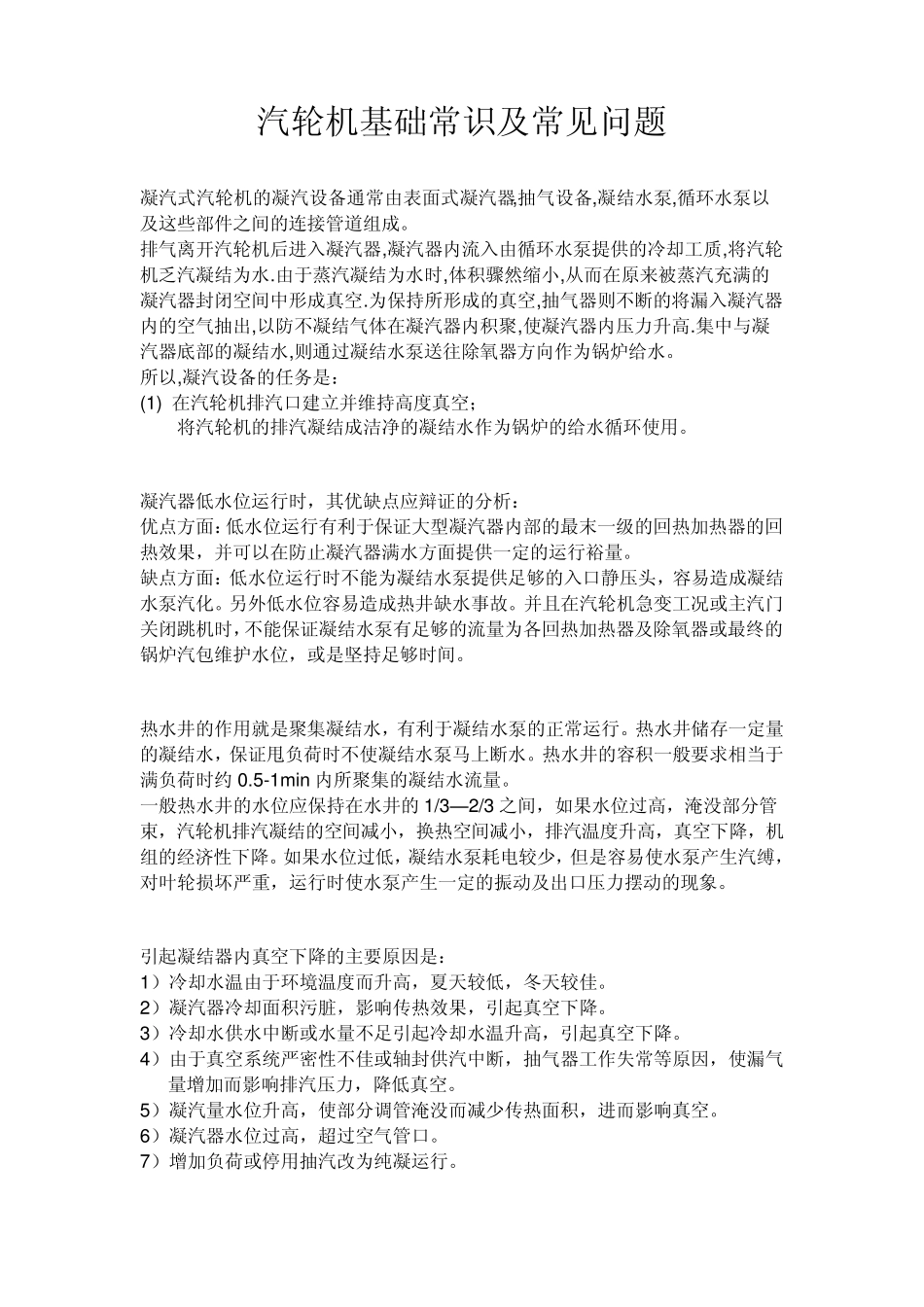

汽轮机基础常识及常见问题 凝汽式汽轮机的凝汽设备通常由表面式凝汽器,抽气设备,凝结水泵,循环水泵以及这些部件之间的连接管道组成。 排气离开汽轮机后进入凝汽器,凝汽器内流入由循环水泵提供的冷却工质,将汽轮机乏汽凝结为水.由于蒸汽凝结为水时,体积骤然缩小,从而在原来被蒸汽充满的凝汽器封闭空间中形成真空.为保持所形成的真空,抽气器则不断的将漏入凝汽器内的空气抽出,以防不凝结气体在凝汽器内积聚,使凝汽器内压力升高.集中与凝汽器底部的凝结水,则通过凝结水泵送往除氧器方向作为锅炉给水。 所以,凝汽设备的任务是： (1) 在汽轮机排汽口建立并维持高度真空； (2) 将汽轮机的排汽凝结成洁净的凝结水作为锅炉的给水循环使用。 凝汽器低水位运行时，其优缺点应辩证的分析： 优点方面：低水位运行有利于保证大型凝汽器内部的最末一级的回热加热器的回热效果，并可以在防止凝汽器满水方面提供一定的运行裕量。 缺点方面：低水位运行时不能为凝结水泵提供足够的入口静压头，容易造成凝结水泵汽化。另外低水位容易造成热井缺水事故。并且在汽轮机急变工况或主汽门关闭跳机时，不能保证凝结水泵有足够的流量为各回热加热器及除氧器或最终的锅炉汽包维护水位，或是坚持足够时间。 热水井的作用就是聚集凝结水，有利于凝结水泵的正常运行。热水井储存一定量的凝结水，保证甩负荷时不使凝结水泵马上断水。热水井的容积一般要求相当于满负荷时约 0.5-1min内所聚集的凝结水流量。 一般热水井的水位应保持在水井的1/3—2/3 之间，如果水位过高，淹没部分管束，汽轮机排汽凝结的空间减小，换热空间减小，排汽温度升高，真空下降，机组的经济性下降。如果水位过低，凝结水泵耗电较少，但是容易使水泵产生汽缚，对叶轮损坏严重，运行时使水泵产生一定的振动及出口压力摆动的现象。 引起凝结器内真空下降的主要原因是： 1）冷却水温由于环境温度而升高，夏天较低，冬天较佳。 2）凝汽器冷却面积污脏，影响传热效果，引起真空下降。 3）冷却水供水中断或水量不足引起冷却水温升高，引起真空下降。 4）由于真空系统严密性不佳或轴封供汽中断，抽气器工作失常等原因，使漏气量增加而影响排汽压力，降低真空。 5）凝汽量水位升高，使部分调管淹没而减少传热面积，进而影响真空。 6）凝汽器水位过高，超过空气管口。 7）增加负荷或停用抽汽改为纯凝运行。 凝汽器水侧换热面上经长时间运行会造成污垢积聚，不但恶化了真空，降低了汽轮机的经...
