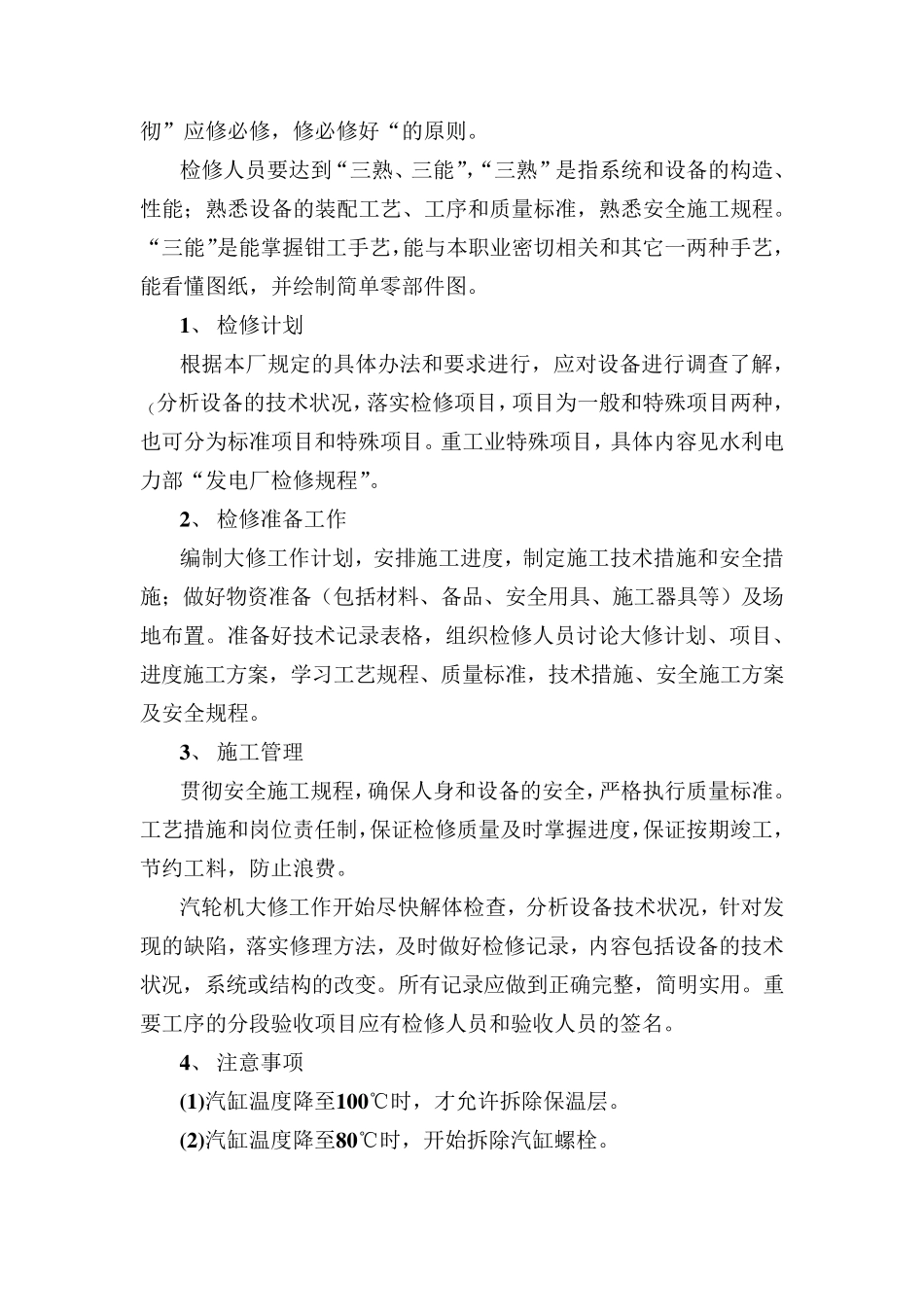

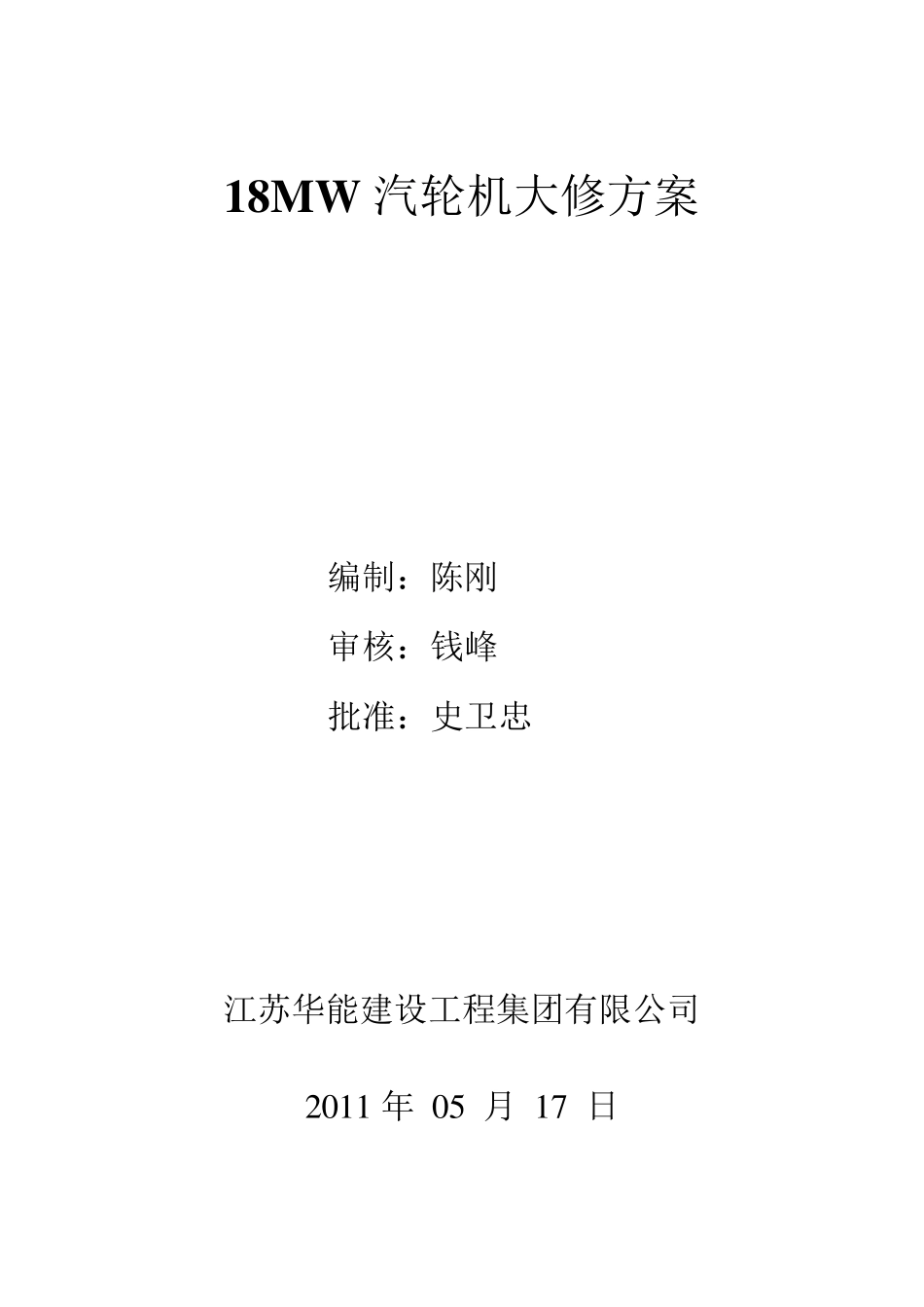

18MW 汽轮机大修方案 编制：陈刚 审核：钱峰 批准：史卫忠 江苏华能建设工程集团有限公司 2 0 1 1 年 0 5 月 1 7 日 18MW 汽 轮 机 大 修 方 案 一 、 汽 轮 机 概 述 由 南 京 汽 轮 电 机 （ 集 团 ） 有 限 责 任 公 司 生 产 的18MW 补 汽 凝 汽式 汽 轮 机 型 号 ： NZ18-0.689/0.129 型 式 ： 双 压 、 单 缸 、 单 轴 、 冲 动 凝 汽 式 额 定 功 率 ： 18000KW 汽 轮 机 额 定 转 速 ： 3000r/min 汽 轮 机 一 阶 临 界 转 速 ： ~1752r/min 发 电 机 额 定 转 速 ： 3000r/min 转 向 ： 顺 气 流 方 向 看 为 顺 时 针 主 进 气 压 力 ： 0.689MPa 主 进 气 温 度 ： 321℃ 汽 轮 机 的 通 流 部 分 有 十 个 压 力 级 组 成 。 二 、 引 用 依 据 本 篇 的 编 写 是 根 据 制 造 厂 家 的 《 安 装 使 用 说 明 书 》 和 图 纸 要 求 双及 《 汽 轮 机 设 备 检 修 》 一 书 等 到 资 料 。 本 规 程 工 艺 如 有 与 水 电 部 及 制造 厂 有 关 规 定 相 抵 触 时 ， 以 水 电 部 制 造 厂 为 准 ， 由 于 水 平 有 限 ， 难 免有 错误之处， 望大 家 批评指正。 三、 总则 搞好发 电 厂 的 设 备 检 修 ， 是 保证发 电 设 备 安 全、 经济运行， 提高发 电 设 备 可用 系数， 充分 发 挥设 备 潜力 的 重要 措施。 是 设 备 全过程 管理的 一 个 重要 环节。各级 管理部 门和 每一 个 工 作者都必须充分 重视检修 工 作， 提高质量意识， 自始至终坚持“质量第一 “的 思想， 切实贯彻”应修必修，修必修好“的原则。 检修人员要达到“三熟、三能”，“三熟”是指系统和设备的构造、性能；熟悉设备的装配工艺、工序和质量标准，熟悉安全施工规程。“三能”是能掌握钳工手艺，能与本职业密切相关和其它一两种手艺，能看懂图纸，并绘制简单零部件图。 1 、 检修计划 根据本厂规定的具体办法和要求进行，应对设备进行调查了解，（分析设备的技术状况，落实检修项目，项目为一般和特殊项目两种，也可分为标准项目和特殊项目。重工业特殊项目，具体内容见水利电力部“发电厂检修规程”。 2 、 检修...
