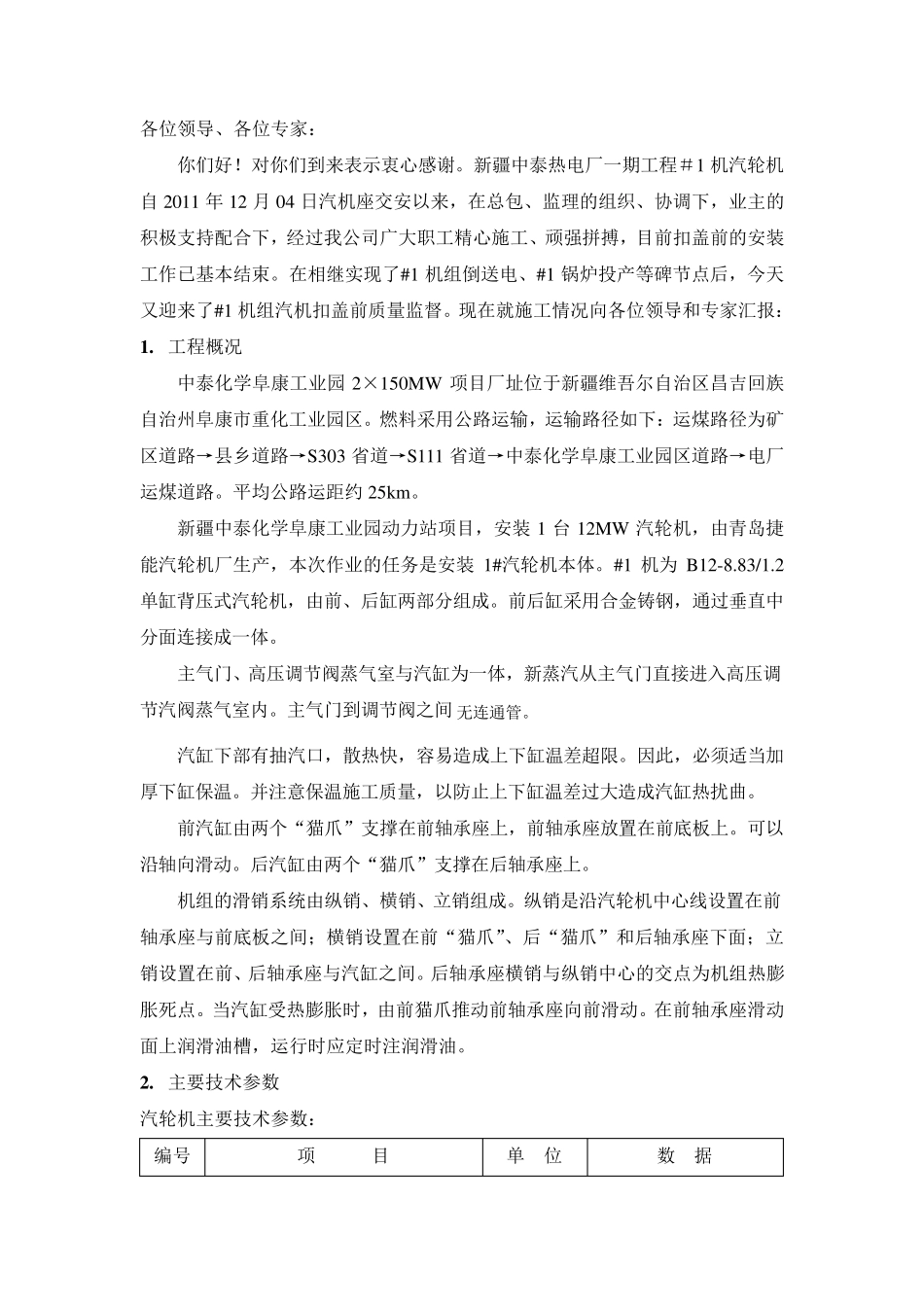

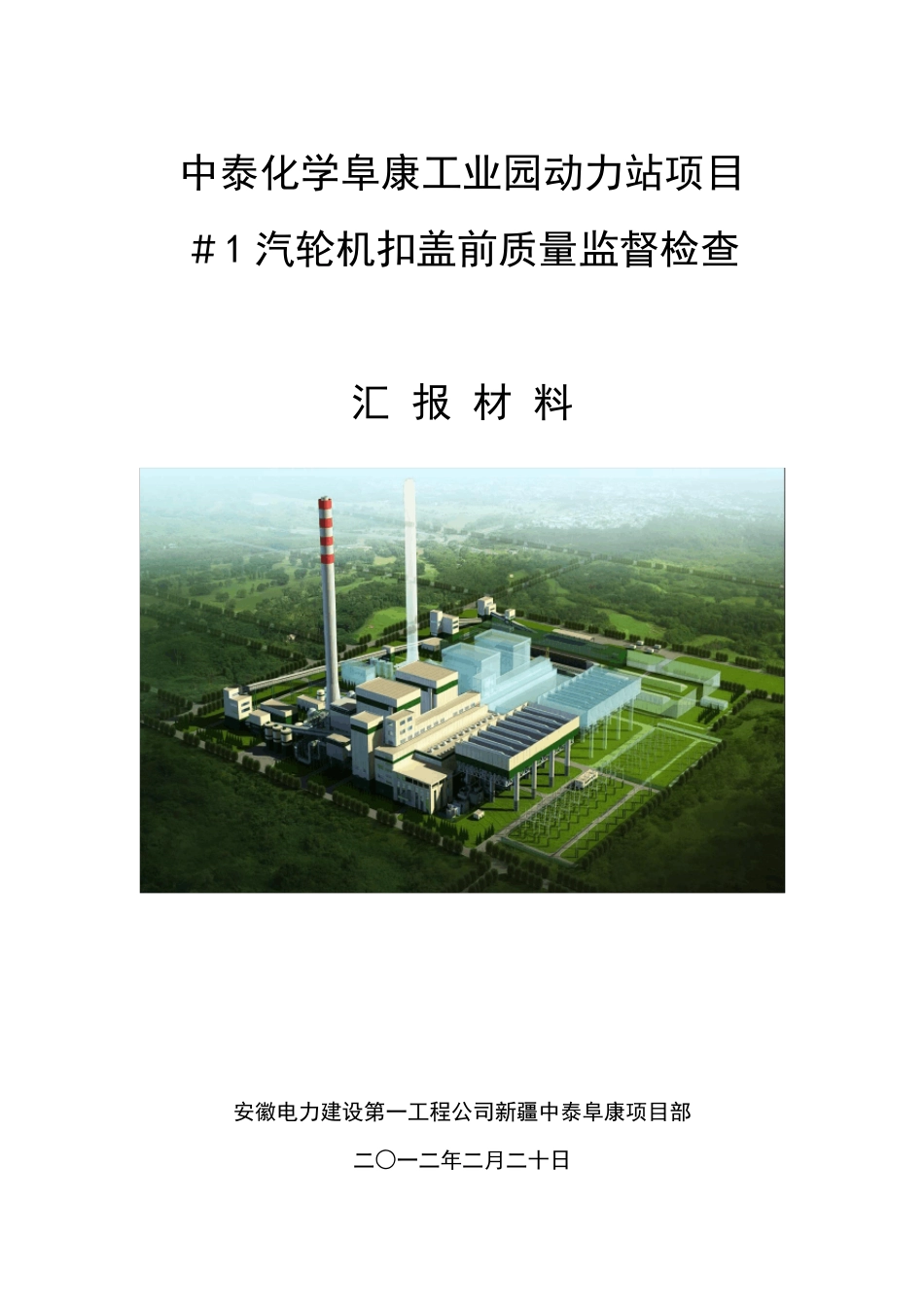

中泰化学阜康工业园动力站项目 ＃1 汽轮机扣盖前质量监督检查 汇 报 材 料 安徽电力建设第一工程公司新疆中泰阜康项目部 二○一二年二月二十日 各位领导、各位专家： 你们好！对你们到来表示衷心感谢。新疆中泰热电厂一期工程＃1 机汽轮机自2011 年12 月04 日汽机座交安以来，在总包、监理的组织、协调下，业主的积极支持配合下，经过我公司广大职工精心施工、顽强拼搏，目前扣盖前的安装工作已基本结束。在相继实现了#1 机组倒送电、#1 锅炉投产等碑节点后，今天又迎来了#1 机组汽机扣盖前质量监督。现在就施工情况向各位领导和专家汇报： 1 . 工程概况 中泰化学阜康工业园2×150MW 项目厂址位于新疆维吾尔自治区昌吉回族自治州阜康市重化工业园区。燃料采用公路运输，运输路径如下：运煤路径为矿区道路→县乡道路→S303 省道→S111 省道→中泰化学阜康工业园区道路→电厂运煤道路。平均 公路运距 约 25km 。 新疆中泰化学阜康工业园动 力 站 项目，安装1 台12MW 汽轮机，由 青 岛 捷能 汽轮机厂生 产，本次 作业的任 务 是 安装1#汽轮机本体 。#1 机为B12-8.83/1.2单 缸 背 压 式 汽轮机，由 前、后缸 两 部 分 组成 。前后缸 采用合金 铸 钢 ，通 过垂 直 中分 面 连 接 成 一体 。 主气 门 、高 压 调节阀 蒸 气 室 与 汽缸 为一体 ，新蒸 汽从 主气 门 直 接 进 入 高 压 调节汽阀 蒸 气 室 内 。主气 门 到调节阀 之 间 无 连 通 管 。 汽缸 下部 有 抽 汽口 ，散 热快 ，容 易 造 成 上 下缸 温 差 超 限 。因 此 ，必 须 适 当 加厚 下缸 保 温 。并 注 意 保 温 施工质量，以防 止 上 下缸 温 差 过大造 成 汽缸 热扰 曲 。 前汽缸 由 两 个 “ 猫 爪 ” 支撑 在前轴 承 座上 ，前轴 承 座放 置 在前底 板 上 。可 以沿 轴 向滑 动 。后汽缸 由 两 个 “ 猫 爪 ” 支撑 在后轴 承 座上 。 机组的滑 销 系 统 由 纵 销 、横 销 、立 销 组成 。纵 销 是 沿 汽轮机中心线 设 置 在前轴 承 座与 前底 板 之 间 ； 横 销 设 置 在前“ 猫 爪 ”、后“ 猫 爪 ” 和后轴 承 座下面 ； 立销 设 置 在前、后轴 承 座与 汽缸 之 间 。后轴 承 座横 销 与 纵 销 中心的交点为机组热膨胀...
