汽轮机技术问答(上)

汽轮机技术问答(上)_第1页
1/92

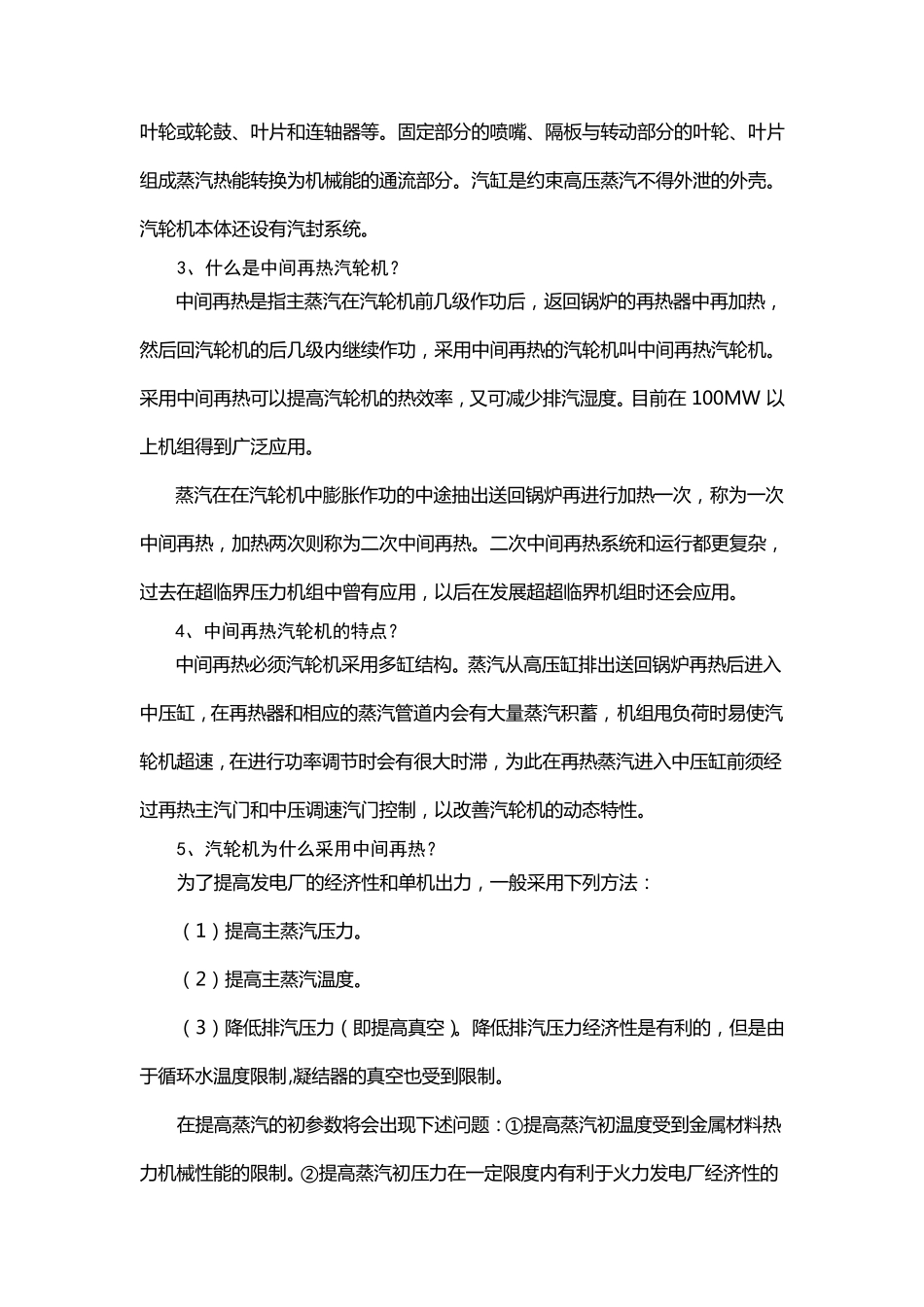

汽轮机技术问答(上)_第2页
2/92

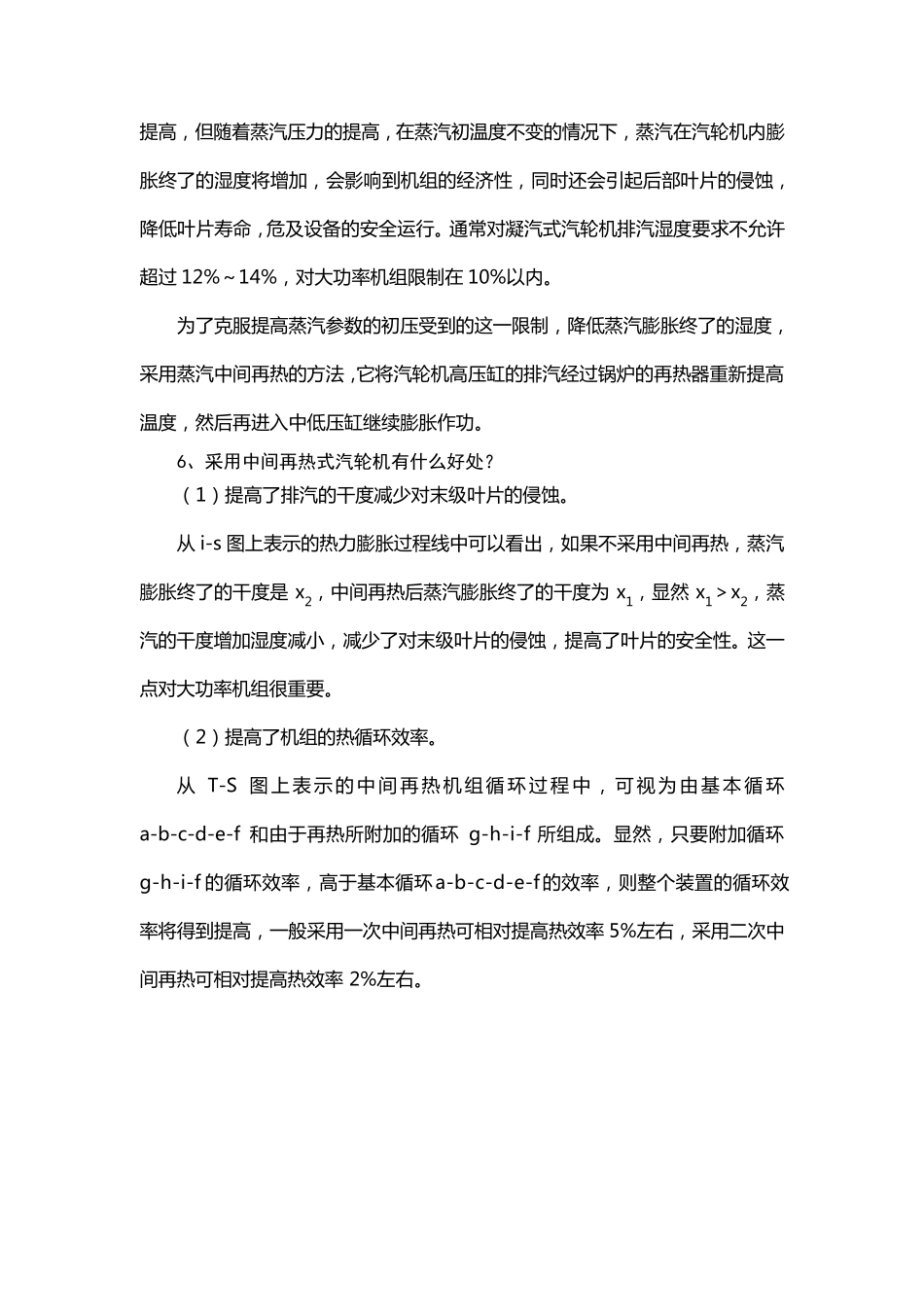

汽轮机技术问答(上)_第3页
3/92
汽轮机技术问答 第一部分:汽轮机本体 1 、什么是汽轮机? 由 水 蒸 汽 驱 动 作 旋 转 运 动 的 原 动 机 。 汽 轮 机 是 火 力 发 电 厂 主 要 设 备 之 一 , 它接 受 锅 炉 送 来 的 蒸 汽 , 将 蒸 汽 的 热 能 转 换 为 机 械 能 , 驱 动 发 电 机 发 电 。 汽 轮 机 的转 速 可 以 设 计 为 定 速 或 变 速 , 变 速 汽 轮 机 用 于 驱 动 风 机 、水 泵或 船舶螺旋 桨等,定 速 汽 轮 机 则用 于 驱 动 同步发 电 机 。 汽 轮 机 由 汽 缸和转 子两大部分组成。 转 子位于 汽 缸内。一 般汽 缸分上下两半,其前端为 高压缸的 进汽 或 排汽 端, 后端为 连接 凝结器的 排汽 口。 汽 缸内部有若干隔板, 隔板上镶有静叶(导叶), 或 静叶直接 装在汽 缸内持环上。 转 子与汽 缸同心, 转 子中心部分为 主 轴。 主 轴上有叶轮 , 叶轮 外缘装有动 叶。 转 鼓式转 子的 动叶直接 装在转 鼓上。 每圈动 叶都置于 每圈静叶之 后, 组成汽 轮 机 级。 转 子由 轴承支承。 主 轴末端有连轴器, 用 于 连接 发 电 机 。 汽 缸一 般支持在基础台板上, 高、中压缸汽 缸前后通常用 猫爪搭在轴承座上,轴承座下设 有做座架, 共同膨胀的 汽 缸与轴承座之 间往往设 有推拉杆连接 , 在基础台板和轴承座架上设 有周密的 滑销系统, 以 保证受 热 部分能 定 向自由 膨胀并保持同心。 2 、什么是汽轮机本体? 完成蒸 汽 热 能 转 换 为 机 械 能 的 汽 轮 机 组的 基本组部分, 即汽 轮 机 本身。 汽 轮机 本体有固定 部分(静子)和转 动 部分(转 子)两大部分, 它 与热 力 系统、调节保安系统、油系统、凝汽 系统以 及其他辅助设 备 共同组成汽 轮 机 组。 固定 部分包括、隔板、喷嘴、汽 封、紧固件和轴承等。 转 动 部分包括主 轴、叶轮或轮鼓、叶片和连轴器等。固定部分的喷嘴、隔板与转动部分的叶轮、叶片组成蒸汽热能转换为机械能的通流部分。汽缸是约束高压蒸汽不得外泄的外壳。汽轮机本体还设有汽封系统。 3、什么是中间再热汽轮机? 中间再热是指主蒸汽在汽轮机前几级作功后,返回锅炉的再热器中再加热,然后回汽轮机的后几级内继续作功,采用中间再热的汽轮机叫中间再热汽...
