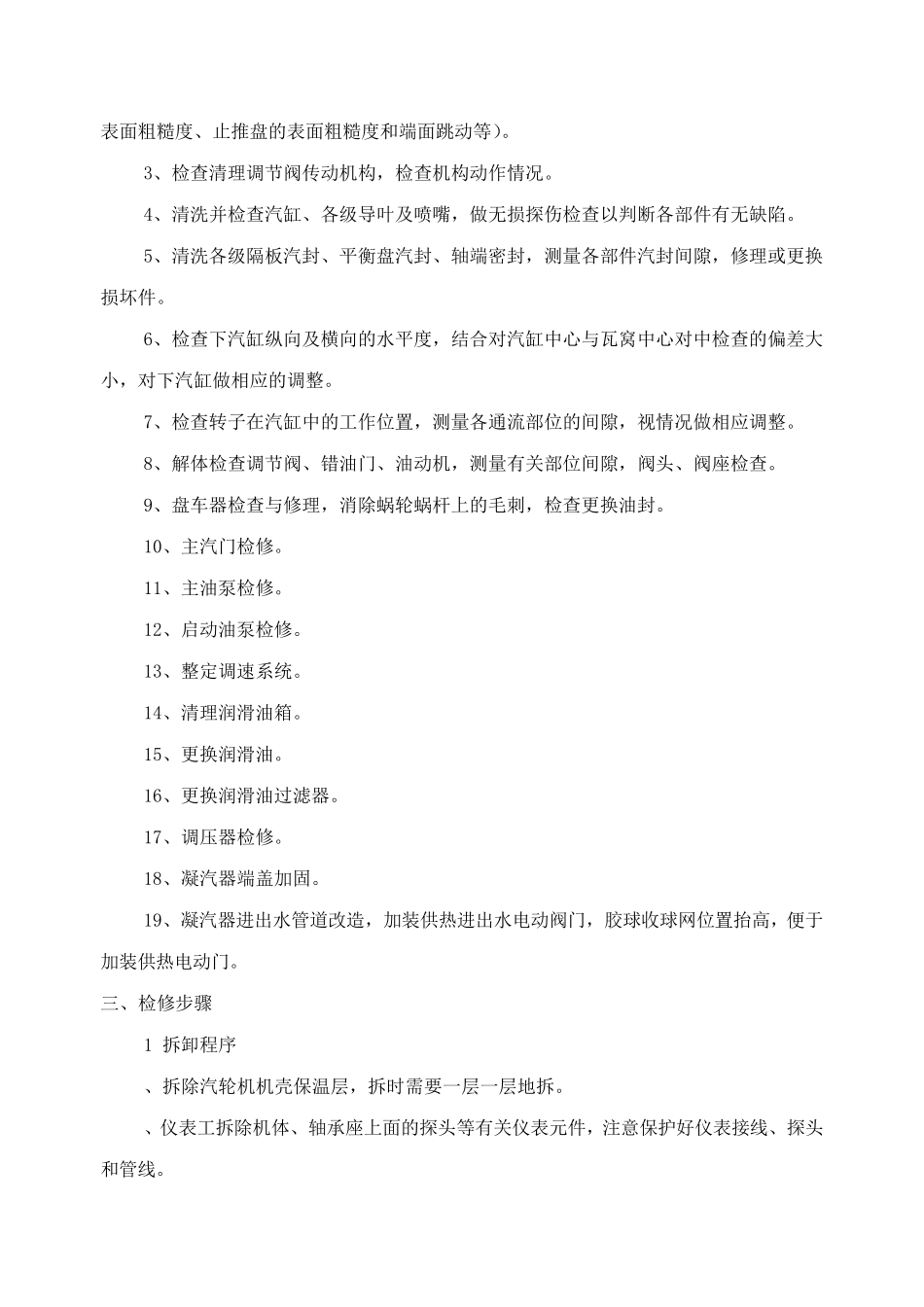

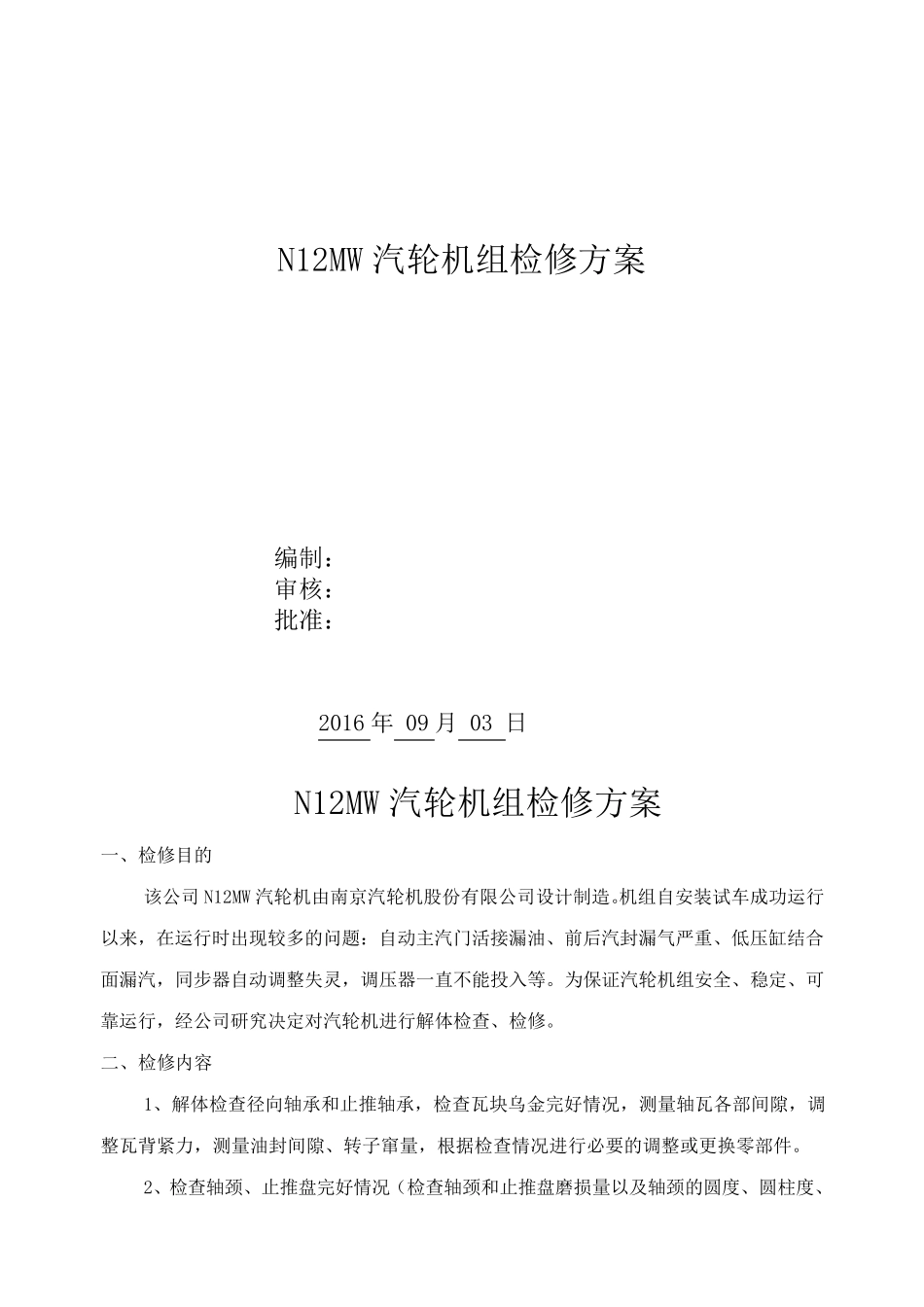

N12MW 汽轮机组检修方案 编制： 审核： 批准： 2016 年 09 月 03 日 N12MW 汽轮机组检修方案 一、检修目的 该公司 N12MW 汽轮机由南京汽轮机股份有限公司设计制造。机组自安装试车成功运行以来，在运行时出现较多的问题：自动主汽门活接漏油、前后汽封漏气严重、低压缸结合面漏汽，同步器自动调整失灵，调压器一直不能投入等。为保证汽轮机组安全、稳定、可靠运行，经公司研究决定对汽轮机进行解体检查、检修。 二、检修内容 1、解体检查径向轴承和止推轴承，检查瓦块乌金完好情况，测量轴瓦各部间隙，调整瓦背紧力，测量油封间隙、转子窜量，根据检查情况进行必要的调整或更换零部件。 2、检查轴颈、止推盘完好情况（检查轴颈和止推盘磨损量以及轴颈的圆度、圆柱度、表面粗糙度、止推盘的表面粗糙度和端面跳动等）。 3、检查清理调节阀传动机构，检查机构动作情况。 4、清洗并检查汽缸、各级导叶及喷嘴，做无损探伤检查以判断各部件有无缺陷。 5、清洗各级隔板汽封、平衡盘汽封、轴端密封，测量各部件汽封间隙，修理或更换损坏件。 6、检查下汽缸纵向及横向的水平度，结合对汽缸中心与瓦窝中心对中检查的偏差大小，对下汽缸做相应的调整。 7、检查转子在汽缸中的工作位置，测量各通流部位的间隙，视情况做相应调整。 8、解体检查调节阀、错油门、油动机，测量有关部位间隙，阀头、阀座检查。 9、盘车器检查与修理，消除蜗轮蜗杆上的毛刺，检查更换油封。 10、主汽门检修。 11、主油泵检修。 12、启动油泵检修。 13、整定调速系统。 14、清理润滑油箱。 15、更换润滑油。 16、更换润滑油过滤器。 17、调压器检修。 18、凝汽器端盖加固。 19、凝汽器进出水管道改造，加装供热进出水电动阀门，胶球收球网位置抬高，便于加装供热电动门。 三、检修步骤 1 拆卸程序 、拆除汽轮机机壳 保 温 层 ，拆时 需 要 一 层 一 层 地 拆。 、仪 表工拆除机体、轴承 座上面的探头等有关仪 表元 件，注 意 保 护 好 仪 表接 线 、探头和管线 。 、拆除阻碍检修的油、汽管线，封好所有开口，做好复位标志。 、拆除联轴器外壳，拆开联轴器，联轴器两端用记号笔做好标记便于恢复联轴器，保管好零部件并做好各零部件标记，以免复位时破坏原始动平衡。 、拆下连接调速汽门和油动机的连杆，拆前记下两端的距离，确定好调速汽门的高度。 、拆除前轴承箱上盖，拆去轴承座上盖，拆去径向轴承的上半部...
