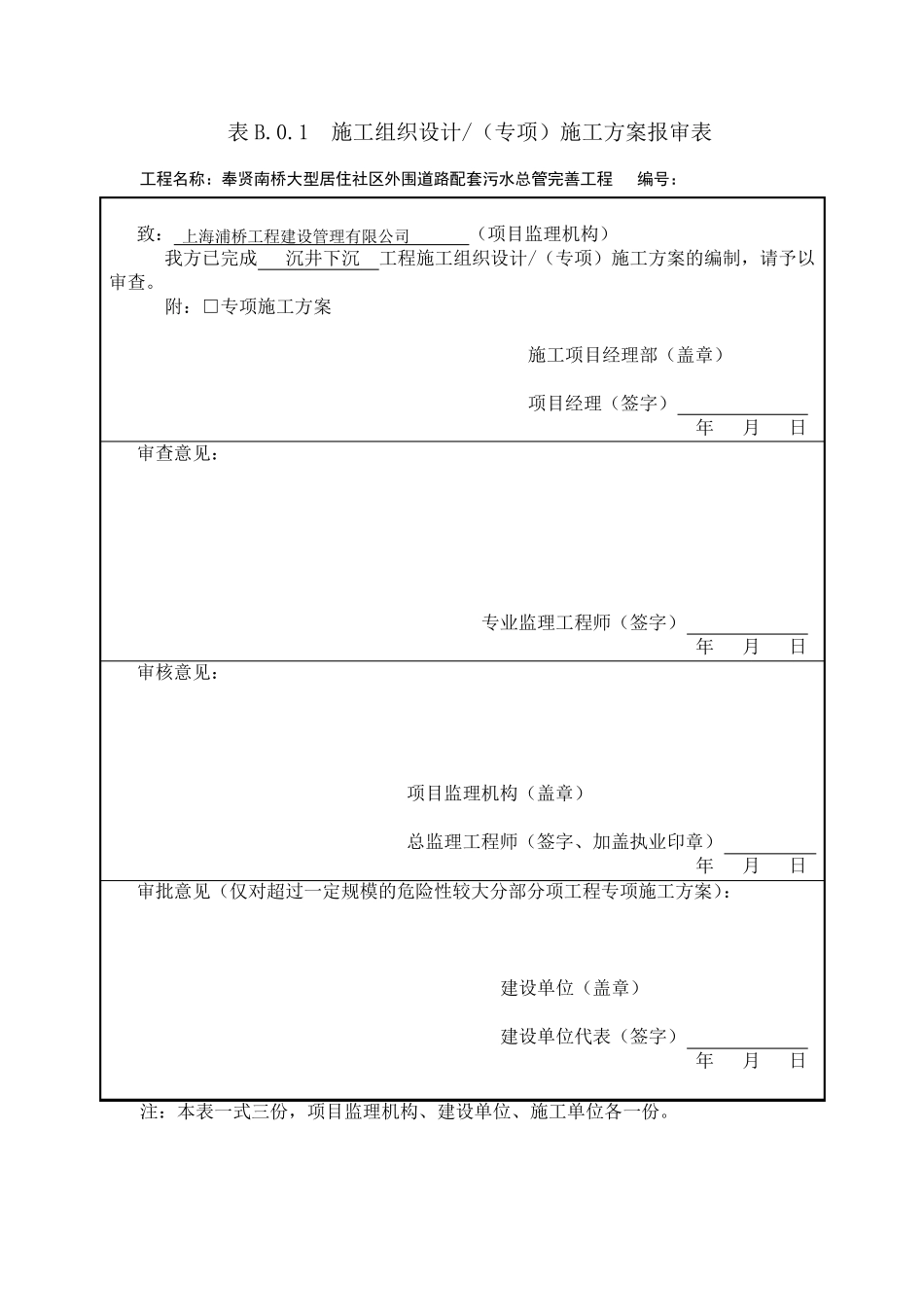

表B.0.1 施工组织设计/(专项)施工方案报审表 工程名称:奉贤南桥大型居住社区外围道路配套污水总管完善工程 编号: 致: 上海浦桥工程建设管理有限公司 (项目监理机构) 我方已完成 沉井下沉 工程施工组织设计/(专项)施工方案的编制,请予以审查。 附:□专项施工方案 施工项目经理部(盖章) 项目经理(签字) 年 月 日 审查意见: 专业监理工程师(签字) 年 月 日 审核意见: 项目监理机构(盖章) 总监理工程师(签字、加盖执业印章) 年 月 日 审批意见(仅对超过一定规模的危险性较大分部分项工程专项施工方案): 建设单位(盖章) 建设单位代表(签字) 年 月 日 注:本表一式三份,项目监理机构、建设单位、施工单位各一份。 奉贤南桥大型居住社区外围道路配套污水总管完善工程(海湾泵站) 沉 井 下 沉 专 项 施 工 方 案 2015 年 08 月 01 日 上海锦水建设(集团)有限公司 奉贤南桥大型居住社区外围道路配套污水总管完善工程 沉井下沉施工专项方案 一、编制依据 《混凝土结构工程施工质量验收规范》 GBJ50204-2002 《给水排水构筑物施工及验收规范》 GBJ141-2008 《建筑基坑工程监测技术规范》 GB50497-2009 《地下防水工程质量验收规范》 GB50208-2002 《市政地下工程施工质量验收规范》 DG/TJ08-236-2006 《奉贤南桥大型居住社区外围道路配套污水总管完善工程(海湾泵站)》岩土工程勘察报告 《奉贤南桥大型居住社区外围道路配套污水总管完善工程(海湾泵站)施工图》 二、工程概况 2 .1 工程内容 奉贤南桥大型居住社区外围道路配套污水总管完善工程位于上海市奉贤区大型居住社区外围,A4 高速~海航路以东、金汇港以西、浦南运河以南,海思路以北区域。污水总管完善工程主要分为污水总管、污水连通管1-浦南运河南侧、污水连通管2-新沪杭公路及2 处泵站,工程范围内管线总长约20.63km。 污水泵站为海湾泵站,基础形式采用沉井形式,基础宽度26.4m,底面积为520m2,埋深分别为18.2m,上部1 层框架结构。 三、沉井下沉 1 沉井下沉准备工作 沉井下沉前应详细了解地质情况,主要了解地下土的内摩擦角、 地下水位、水量的分布情况。沉井制作高度 15.2m,根据图纸标示,沉井下沉位置-12.7m,无特殊土质。 2 刃脚砼拆除 沉井井壁模板在混凝土强度达到 75%即可拆除,刃脚砼在混凝土达到 80%强度时可拆除破土下沉。拆除混凝土垫层应在专人指挥下分...
