沉箱施工方案

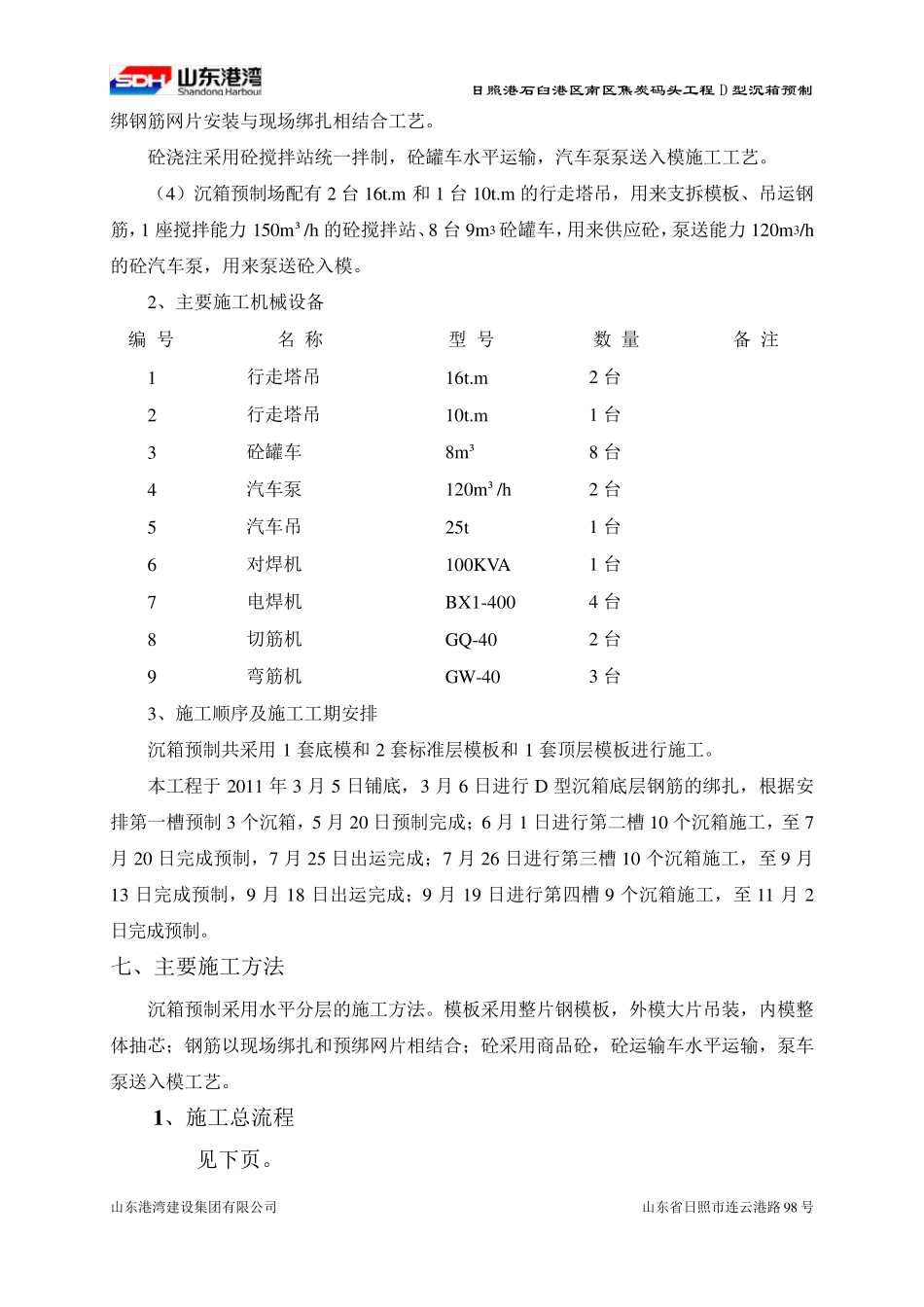

日照港石臼港区南区焦炭码头工程D 型沉箱预制 山东港湾建设集团有限公司 山东省日照市连云港路 9 8 号 日照港石臼港区南区焦炭码头工程 D 型沉箱预制 施 工 方 案 编制日期：2011 年 03 月 01 日 日照港石臼港区南区焦炭码头工程D 型沉箱预制 山东港湾建设集团有限公司 山东省日照市连云港路98 号 一、编制依据 1．日照港石臼港区南区焦炭码头工程直立式护岸D 型沉箱模板图（2010 年10 月） 2．水运工程质量检验标准（JST 257—2008） 3．水运工程混凝土施工规范（JTJ 268-96） 4、水运工程混凝土质量控制标准（JTJ 269-96） 二、工程概况 本次施工为日照港石臼港区南区焦炭码头工程沉箱预制部分，共有32 个D 型沉箱。沉箱尺寸，长×宽×高：21.25m×14.675m×18.3m。沉箱前墙有趾，宽度为1m，后墙顶部有墙外加强角，沉箱具体尺寸见附图。沉箱混凝土用量为996.16m ³，顶面 以 下3.4m混凝土强度等 级 为C35F250,方 量为165.71m³； 其 余 为C30，方 量为830.45m³。钢 筋 用量为120.91t，总 重 为2440.59t。 三 、施工总 平 面 布 置 ： 沉箱预制在 日照港石臼港区干 船 坞 沉箱预制场 进 行 预制，沉箱平 面 布 置 和顺序见附图。 四、工期及质量目标 工期计划：2011 年03 月05 日开工，2011 年11 月02 日竣工，工期共为243 天。 本工程质量目标：按照《水运工程质量检验标准》（JTS257-2008）评定达到“合格”标准，满足施工图的技术要求。 六、施工总 部署 本工程沉箱预制共32 个。沉箱预制地点在 日照港石臼港区干 船 坞 沉箱预制场 施工。 本工程共加工4 套模板，一套底模（高度为3m），二套标准层模板（高度为4m），一套顶层底模（高度为3.3m）。 1、施工组织安排 （1）沉箱预制采用水平 分层的施工方 法，沉箱分5 层预制，底层高度均为3m； 标准层为4m，顶层为3.3m。 （2）沉箱预制采用1 套底模，2 套标准层模板,1 套顶层进 行 施工。外模采用整体式大片钢 模板，采用5mm 钢 板作面 板； 芯模采用5mm 厚钢 板作板面 ，均以 型钢 作为模板骨架。外模大片吊装，内模采用吊装架整体支立、抽芯。 （3）钢 筋 施工采用在 钢 筋 制作场 地加工钢 筋 ,底板钢 筋 现场 绑扎，墙体钢 筋 采用预 日照港石臼港区南区焦炭码头工程D 型沉箱预制 山东港湾建设集团有限公司 山东省日照市连云港路98 号 绑钢筋网...
