2025年九年级物理全册17.1电流与电压和电阻的关系学案新人教版

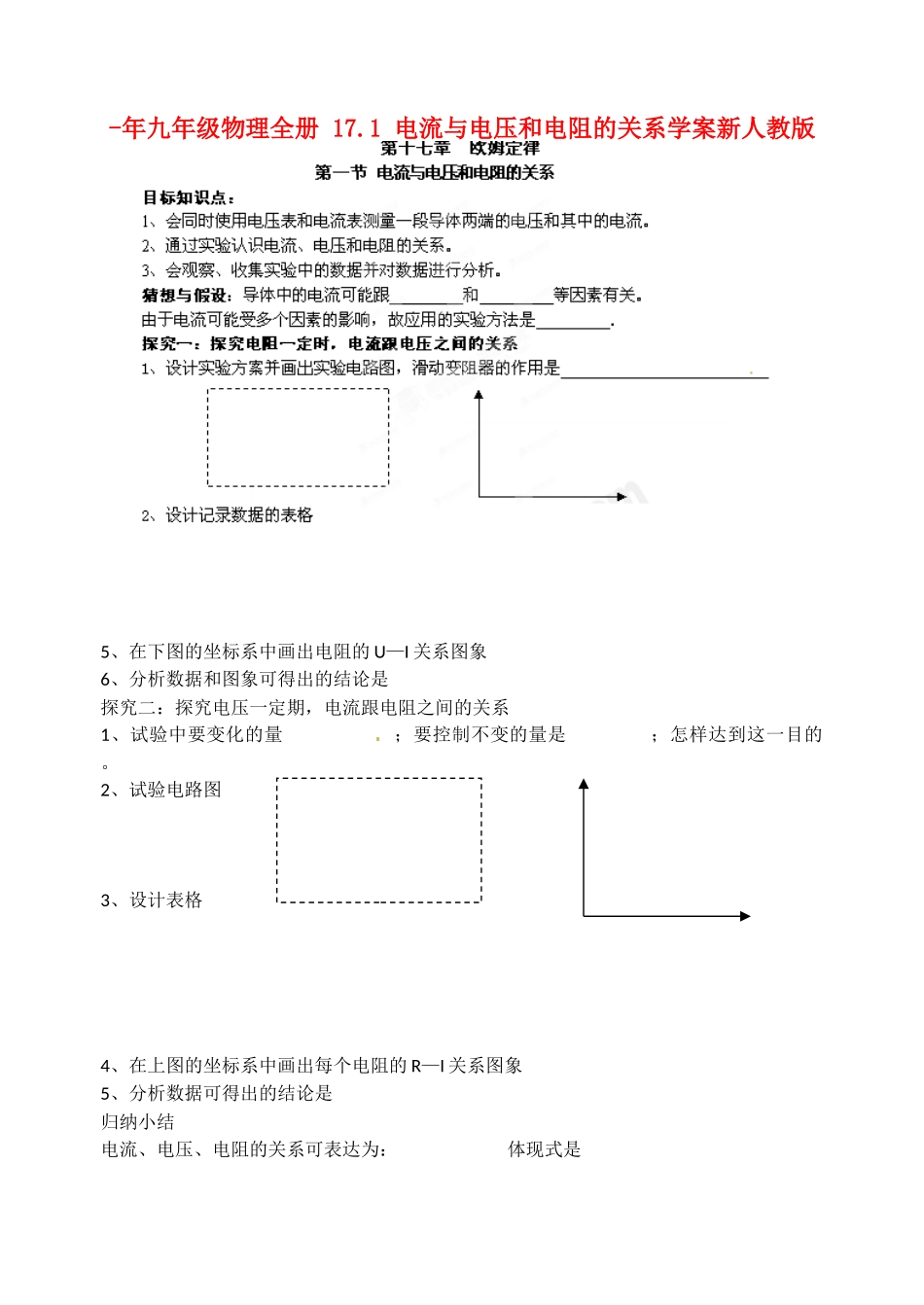

2025年九年级物理全册17.1电流与电压和电阻的关系学案新人教版_第1页
1/7

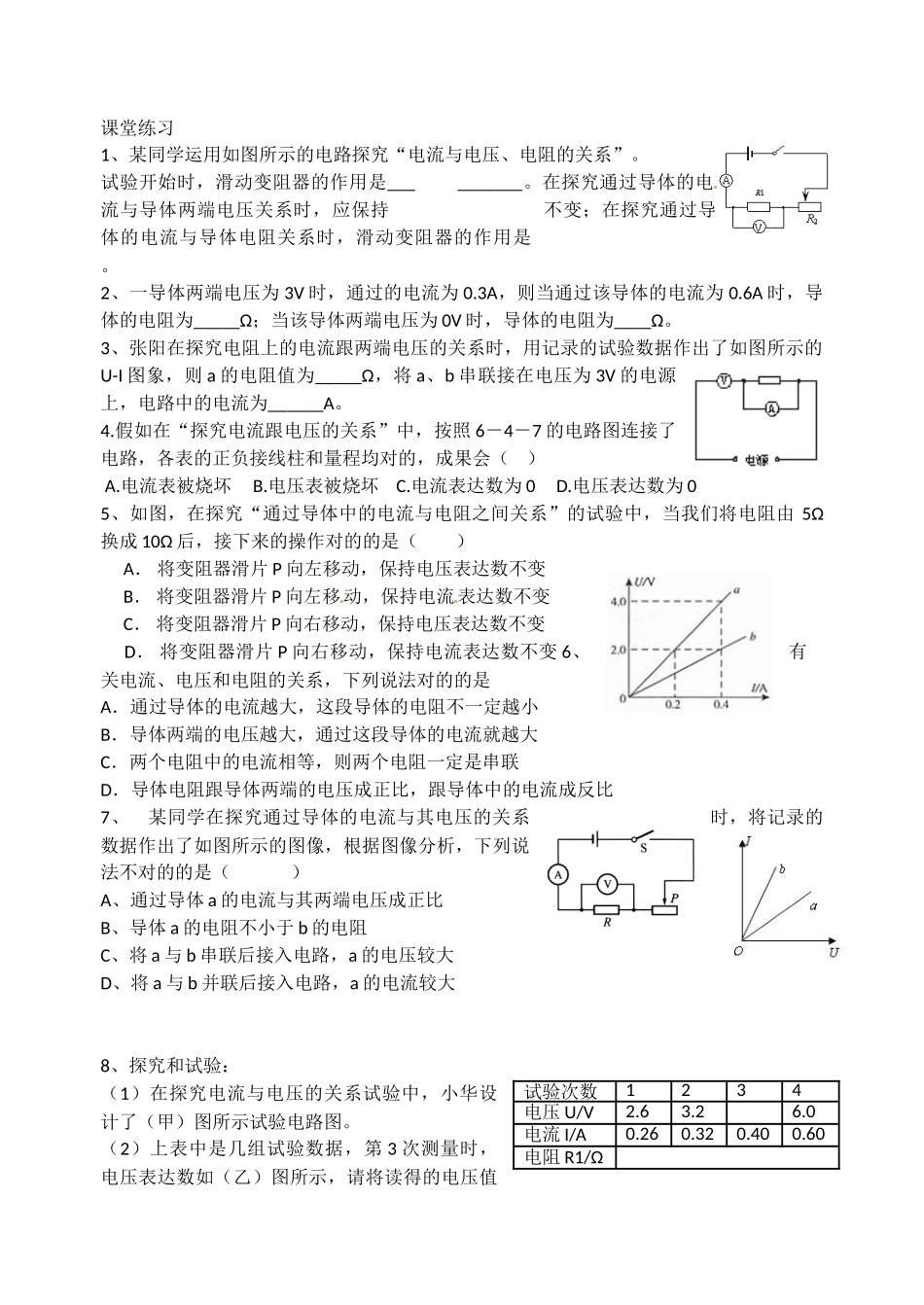

2025年九年级物理全册17.1电流与电压和电阻的关系学案新人教版_第2页
2/7
2025年九年级物理全册17.1电流与电压和电阻的关系学案新人教版_第3页
3/7
-年九年级物理全册 17.1 电流与电压和电阻的关系学案新人教版5、在下图的坐标系中画出电阻的 U—I 关系图象6、分析数据和图象可得出的结论是 探究二:探究电压一定期,电流跟电阻之间的关系1、试验中要变化的量 ;要控制不变的量是 ;怎样达到这一目的 。2、试验电路图3、设计表格 4、在上图的坐标系中画出每个电阻的 R—I 关系图象5、分析数据可得出的结论是 归纳小结电流、电压、电阻的关系可表达为: 体现式是 课堂练习1、某同学运用如图所示的电路探究“电流与电压、电阻的关系”。试验开始时,滑动变阻器的作用是___ _______。在探究通过导体的电流与导体两端电压关系时,应保持 不变;在探究通过导体的电流与导体电阻关系时,滑动变阻器的作用是 。2、一导体两端电压为 3V 时,通过的电流为 0.3A,则当通过该导体的电流为 0.6A 时,导体的电阻为_____Ω;当该导体两端电压为 0V 时,导体的电阻为____Ω。3、张阳在探究电阻上的电流跟两端电压的关系时,用记录的试验数据作出了如图所示的U-I 图象,则 a 的电阻值为_____Ω,将 a、b 串联接在电压为 3V 的电源上,电路中的电流为______A。4.假如在“探究电流跟电压的关系”中,按照 6-4-7 的电路图连接了电路,各表的正负接线柱和量程均对的,成果会( ) A.电流表被烧坏 B.电压表被烧坏 C.电流表达数为 0 D.电压表达数为 05、如图,在探究“通过导体中的电流与电阻之间关系”的试验中,当我们将电阻由 5Ω换成 10Ω 后,接下来的操作对的的是( ) A. 将变阻器滑片 P 向左移动,保持电压表达数不变 B. 将变阻器滑片 P 向左移动,保持电流表达数不变 C. 将变阻器滑片 P 向右移动,保持电压表达数不变 D. 将变阻器滑片 P 向右移动,保持电流表达数不变 6、有关电流、电压和电阻的关系,下列说法对的的是A.通过导体的电流越大,这段导体的电阻不一定越小B.导体两端的电压越大,通过这段导体的电流就越大C.两个电阻中的电流相等,则两个电阻一定是串联 D.导体电阻跟导体两端的电压成正比,跟导体中的电流成反比 7、 某同学在探究通过导体的电流与其电压的关系时,将记录的数据作出了如图所示的图像,根据图像分析,下列说法不对的的是( )A、通过导体 a 的电流与其两端电压成正比B、导体 a 的电阻不小于 b 的电阻C、将 a 与 b 串联后接入电路,a 的电压较大D、将 a 与 b 并联后接入电路,a 的电流...
