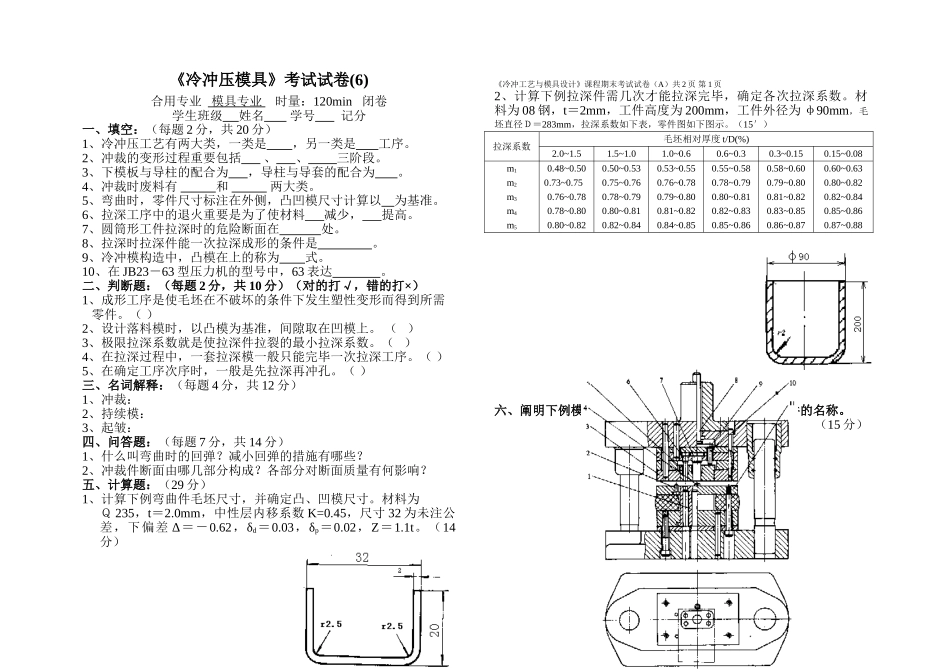

《冷冲压模具》考试试卷(6)合用专业 模具专业 时量：120min 闭卷学生班级 姓名 学号 记分一、填空：（每题 2 分，共 20 分）1、冷冲压工艺有两大类，一类是 ，另一类是 工序。2、冲裁的变形过程重要包括 、 、 三阶段。3、下模板与导柱的配合为 ，导柱与导套的配合为 。4、冲裁时废料有 和 两大类。5、弯曲时，零件尺寸标注在外侧，凸凹模尺寸计算以 为基准。6、拉深工序中的退火重要是为了使材料 减少， 提高。7、圆筒形工件拉深时的危险断面在 处。8、拉深时拉深件能一次拉深成形的条件是 。9、冷冲模构造中，凸模在上的称为 式。10、在 JB23－63 型压力机的型号中，63 表达 。 二、判断题：（每题 2 分，共 10 分）（对的打√，错的打×）1、成形工序是使毛坯在不破坏的条件下发生塑性变形而得到所需 零件。（ ） 2、设计落料模时，以凸模为基准，间隙取在凹模上。 （ ）3、极限拉深系数就是使拉深件拉裂的最小拉深系数。（ ）4、在拉深过程中，一套拉深模一般只能完毕一次拉深工序。（ ）5、在确定工序次序时，一般是先拉深再冲孔。（ ） 三、名词解释：（每题 4 分，共 12 分）1、冲裁： 2、持续模： 3、起皱：四、问答题：（每题 7 分，共 14 分）1、什么叫弯曲时的回弹？减小回弹的措施有哪些？2、冲裁件断面由哪几部分构成？各部分对断面质量有何影响？五、计算题：（29 分） 1、计算下例弯曲件毛坯尺寸，并确定凸、凹模尺寸。材料为 Ｑ 235，t＝2.0mm，中性层内移系数 K=0.45，尺寸 32 为未注公差，下偏差 Δ＝－0.62，δd＝0.03，δp＝0.02，Z＝1.1t。（14分）《冷冲工艺与模具设计》课程期末考试试卷（A）共 2 页 第 1 页2、计算下例拉深件需几次才能拉深完毕，确定各次拉深系数。材料为 08 钢，t＝2mm，工件高度为 200mm，工件外径为 φ90mm，毛坯直径Ｄ＝283mm，拉深系数如下表，零件图如下图示。（15′）拉深系数毛坯相对厚度 t/D(%)2.0~1.51.5~1.01.0~0.60.6~0.30.3~0.150.15~0.08m1m2m3m4m50.48~0.500.73~0.750.76~0.780.78~0.800.80~0.820.50~0.530.75~0.760.78~0.790.80~0.810.82~0.840.53~0.550.76~0.780.79~0.800.81~0.820.84~0.850.55~0.580.78~0.790.80~0.810.82~0.830.85~0.860.58~0.600.79~0.800.81~0.820.83~0.850.86~0.870.60~0.630.80~0.820.82~0.840.85~0.860.87~0.88六、阐明下例模具属何种类型？并指出图中各序号零件的名称。（15 分） ...
