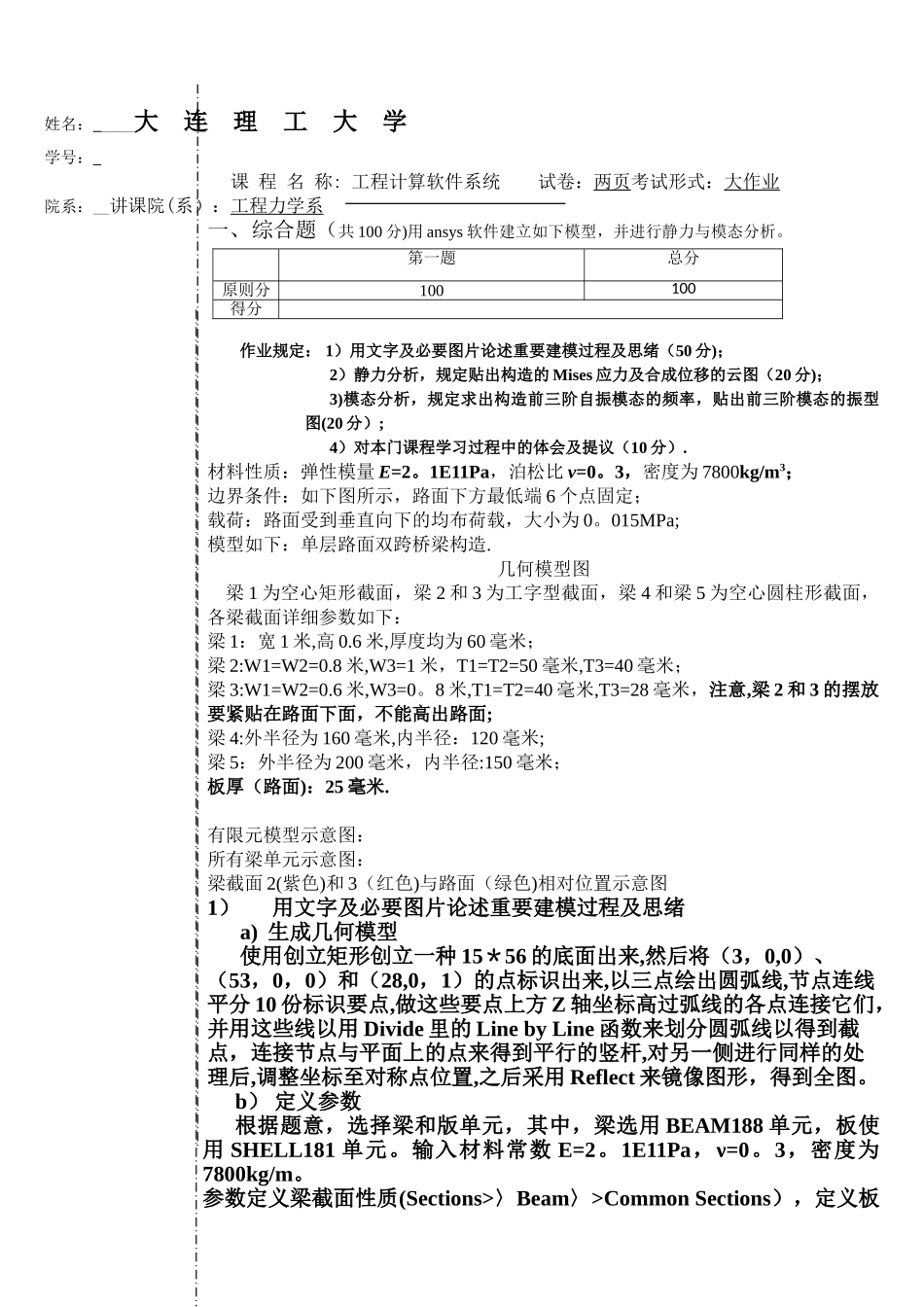

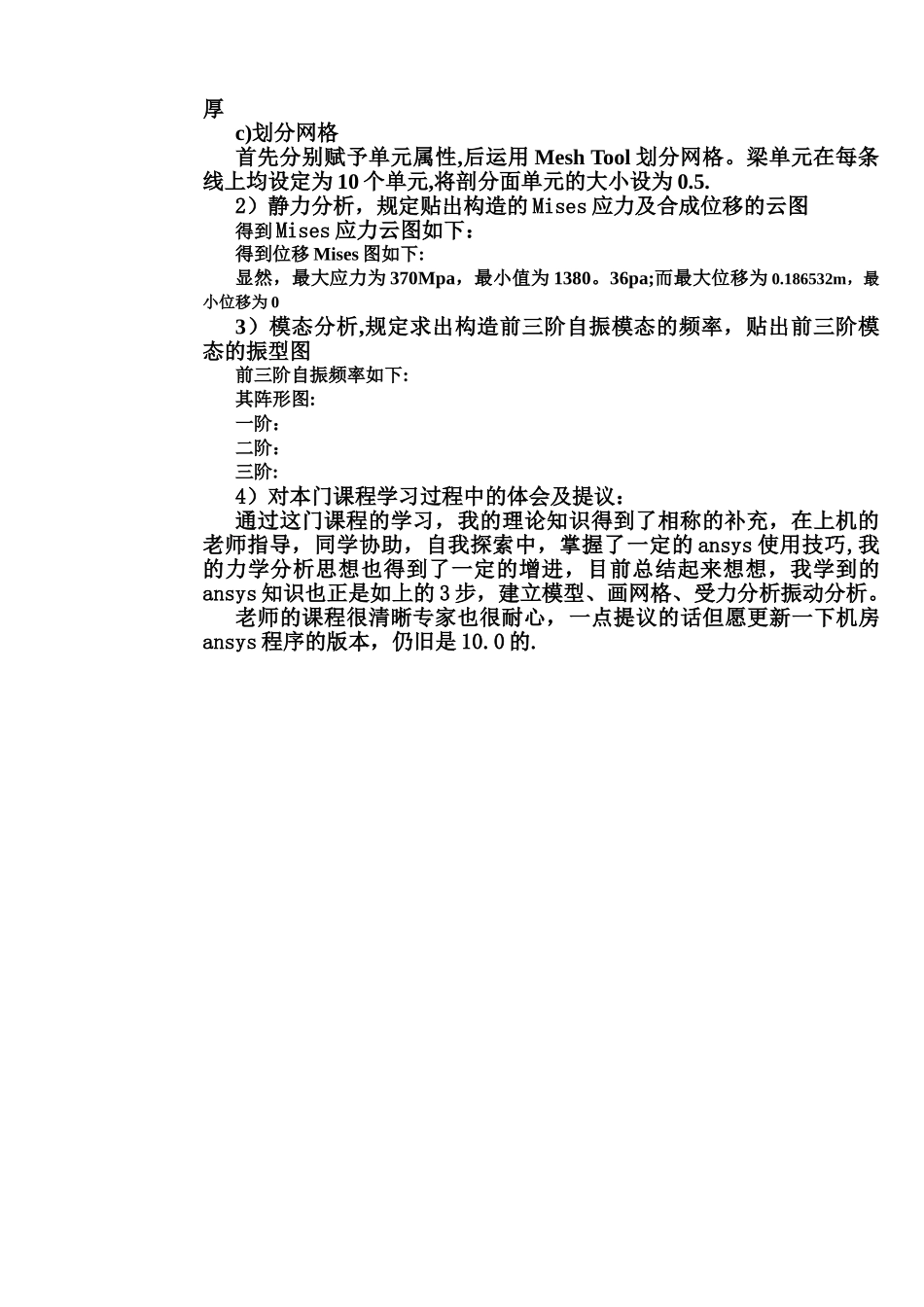

姓名：_____大 连 理 工 大 学学号：_ 课 程 名 称: 工程计算软件系统 试卷：两页考试形式：大作业院系：__讲课院(系）：工程力学系一、综合题（共 100 分)用 ansys 软件建立如下模型，并进行静力与模态分析。作业规定： 1）用文字及必要图片论述重要建模过程及思绪（50 分)；2）静力分析，规定贴出构造的 Mises 应力及合成位移的云图（20 分)；3)模态分析，规定求出构造前三阶自振模态的频率，贴出前三阶模态的振型图(20 分）;4）对本门课程学习过程中的体会及提议（10 分）.材料性质：弹性模量 E=2。1E11Pa，泊松比 v=0。3，密度为 7800kg/m3；边界条件：如下图所示，路面下方最低端 6 个点固定；载荷：路面受到垂直向下的均布荷载，大小为 0。015MPa;模型如下：单层路面双跨桥梁构造.几何模型图梁 1 为空心矩形截面，梁 2 和 3 为工字型截面，梁 4 和梁 5 为空心圆柱形截面，各梁截面详细参数如下：梁 1：宽 1 米,高 0.6 米,厚度均为 60 毫米；梁 2:W1=W2=0.8 米,W3=1 米，T1=T2=50 毫米,T3=40 毫米；梁 3:W1=W2=0.6 米,W3=0。8 米,T1=T2=40 毫米,T3=28 毫米，注意,梁 2 和 3 的摆放要紧贴在路面下面，不能高出路面;梁 4:外半径为 160 毫米,内半径：120 毫米;梁 5：外半径为 200 毫米，内半径:150 毫米；板厚（路面)：25 毫米.有限元模型示意图：所有梁单元示意图：梁截面 2(紫色)和 3（红色)与路面（绿色)相对位置示意图1）用文字及必要图片论述重要建模过程及思绪a) 生成几何模型使用创立矩形创立一种 15＊56 的底面出来,然后将（3，0,0）、（53，0，0）和（28,0，1）的点标识出来,以三点绘出圆弧线,节点连线平分 10 份标识要点,做这些要点上方 Z 轴坐标高过弧线的各点连接它们，并用这些线以用 Divide 里的 Line by Line 函数来划分圆弧线以得到截点，连接节点与平面上的点来得到平行的竖杆,对另一侧进行同样的处理后,调整坐标至对称点位置,之后采用 Reflect 来镜像图形，得到全图。b） 定义参数根据题意，选择梁和版单元，其中，梁选用 BEAM188 单元，板使用 SHELL181 单元。输入材料常数 E=2。1E11Pa，ν=0。3，密度为7800kg/m。参数定义梁截面性质(Sections>〉Beam〉>Common Sections），定义板第一题总分原则分100100得分厚c)划分网格首先分别赋予单元属性,后运用 Mesh Tool 划分网格。梁单元在每条线上均设定为 10 个单元,将剖分面...
