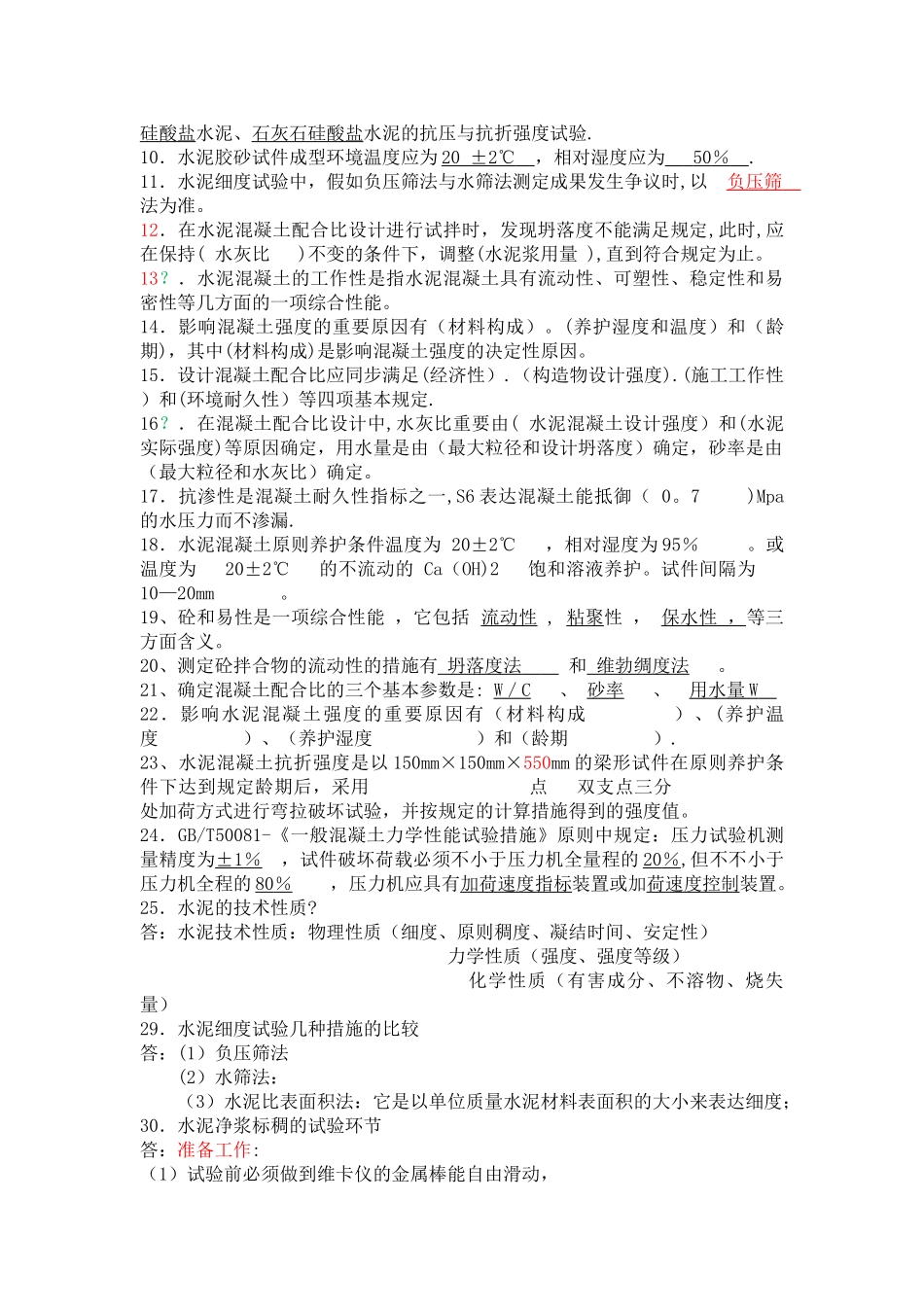

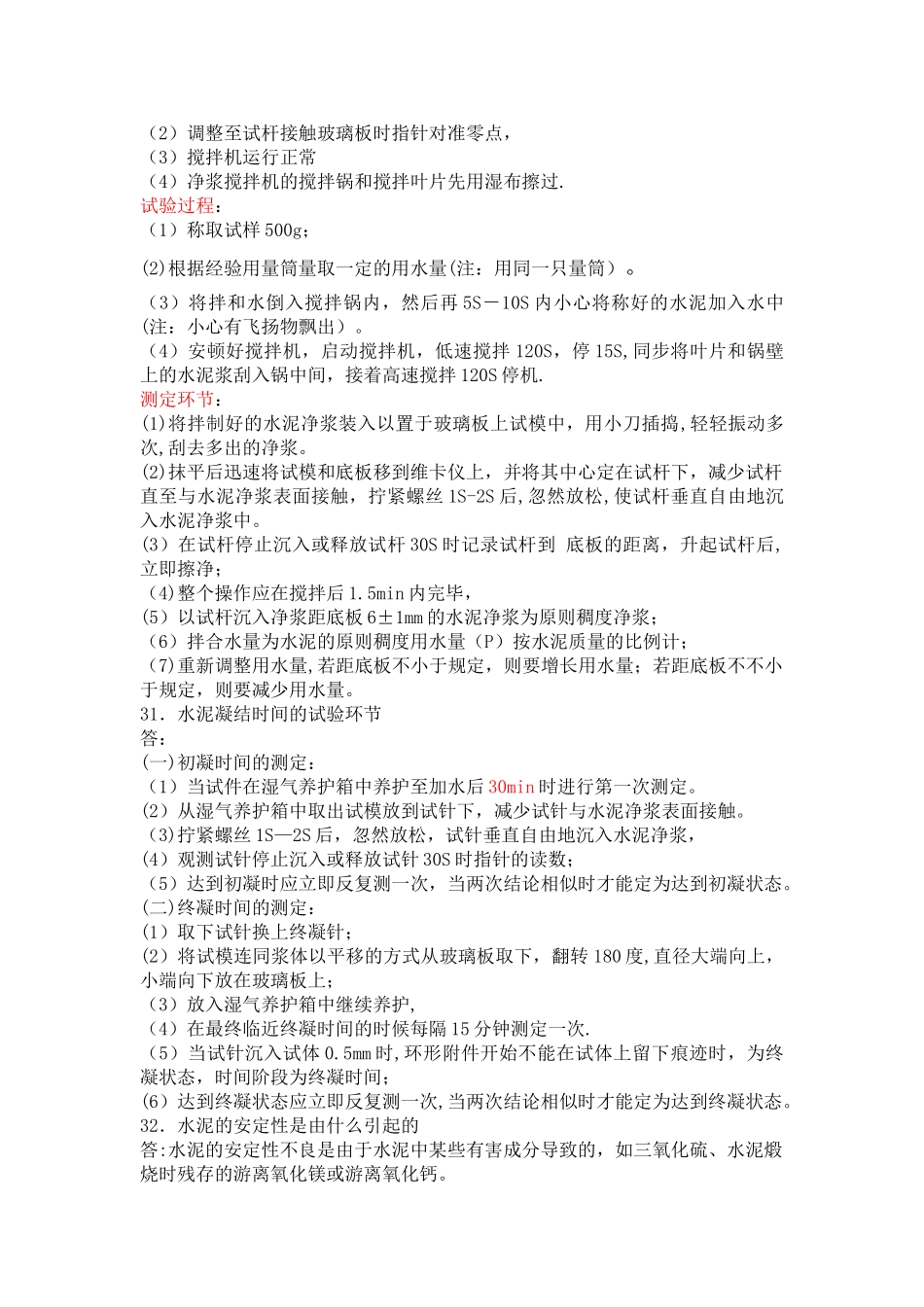

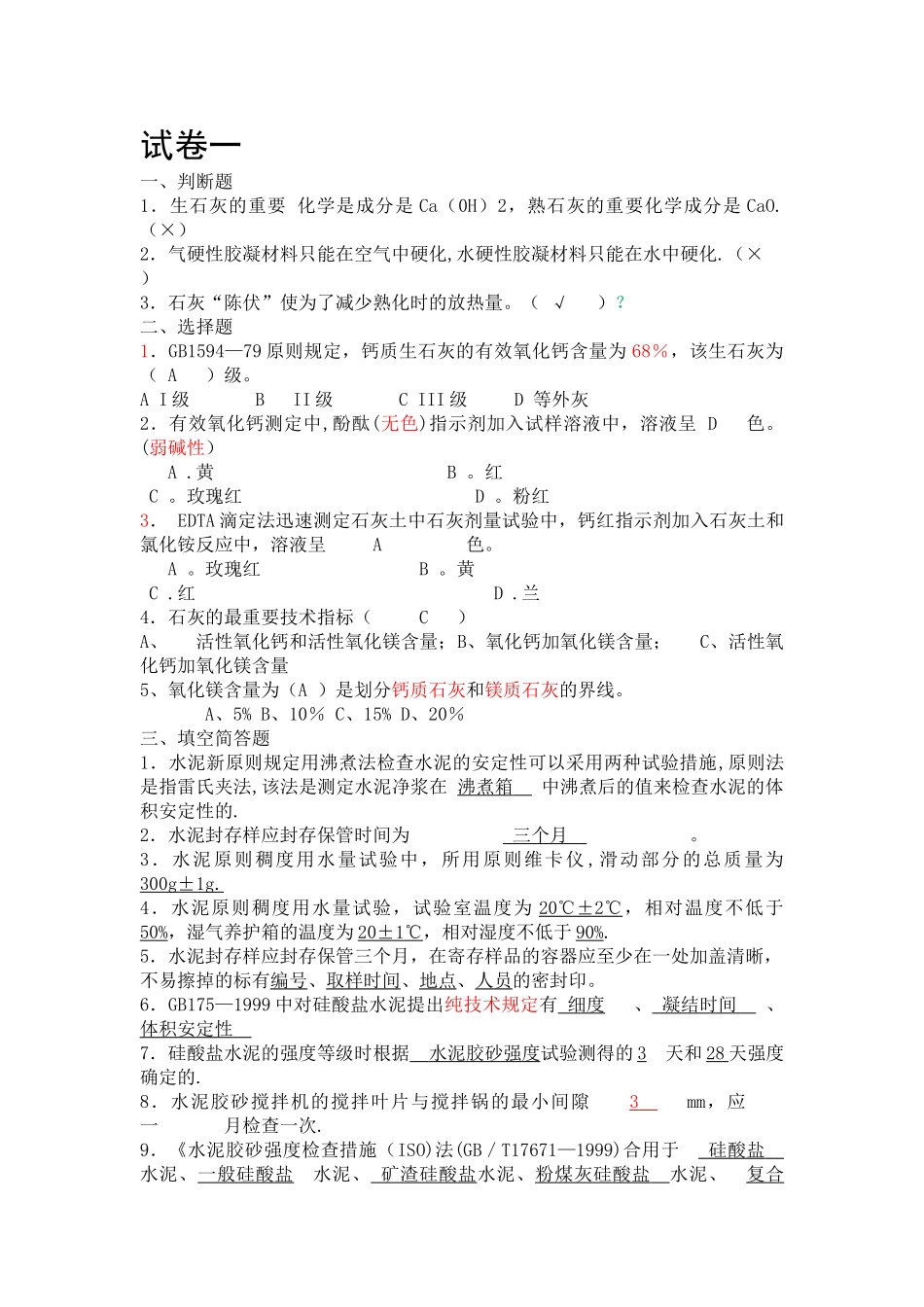

试卷一一、判断题1．生石灰的重要 化学是成分是 Ca（0H）2，熟石灰的重要化学成分是 CaO.（×）2．气硬性胶凝材料只能在空气中硬化,水硬性胶凝材料只能在水中硬化.（× ）3．石灰“陈伏”使为了减少熟化时的放热量。（ √ ）？二、选择题1．GB1594—79 原则规定，钙质生石灰的有效氧化钙含量为 68％，该生石灰为（ A ）级。A I 级 B II 级 C III 级 D 等外灰2．有效氧化钙测定中,酚酞(无色)指示剂加入试样溶液中，溶液呈 D 色。(弱碱性） A .黄 B 。红 C 。玫瑰红 D 。粉红3． EDTA 滴定法迅速测定石灰土中石灰剂量试验中，钙红指示剂加入石灰土和氯化铵反应中，溶液呈 A 色。 A 。玫瑰红 B 。黄 C .红 D .兰4．石灰的最重要技术指标（ C ）A、 活性氧化钙和活性氧化镁含量；B、氧化钙加氧化镁含量； C、活性氧化钙加氧化镁含量5、氧化镁含量为（A ）是划分钙质石灰和镁质石灰的界线。 A、5% B、10％ C、15% D、20％三、填空简答题1．水泥新原则规定用沸煮法检查水泥的安定性可以采用两种试验措施,原则法是指雷氏夹法,该法是测定水泥净浆在 沸煮箱 中沸煮后的值来检查水泥的体积安定性的.2．水泥封存样应封存保管时间为 三个月 。3．水泥原则稠度用水量试验中，所用原则维卡仪 ,滑动部分的总质量为300g±1g.4．水泥原则稠度用水量试验，试验室温度为 20℃±2℃，相对温度不低于50%，湿气养护箱的温度为 20±1℃，相对湿度不低于 90%.5．水泥封存样应封存保管三个月，在寄存样品的容器应至少在一处加盖清晰，不易擦掉的标有编号、取样时间、地点、人员的密封印。6．GB175—1999 中对硅酸盐水泥提出纯技术规定有 细度 、 凝结时间 、 体积安定性 7．硅酸盐水泥的强度等级时根据 水泥胶砂强度 试验测得的 3 天和 28 天强度确定的.8．水泥胶砂搅拌机的搅拌叶片与搅拌锅的最小间隙 3 mm，应 一 月检查一次.9．《水泥胶砂强度检查措施（ISO)法(GB／T17671—1999)合用于 硅酸盐 水泥、一般硅酸盐 水泥、 矿渣硅酸盐水泥、粉煤灰硅酸盐 水泥、 复合 硅酸盐水泥、石灰石硅酸盐水泥的抗压与抗折强度试验.10．水泥胶砂试件成型环境温度应为 20 ±2℃ ，相对湿度应为 50 ％ .11．水泥细度试验中，假如负压筛法与水筛法测定成果发生争议时,以 负压筛 法为准。12．在水泥混凝土配合比设计进行试拌时，发现坍落度不能满足规定,此时,应在保持( 水灰比 )不变的条件下...
