300mm厚剪力墙模板计算书

300mm厚剪力墙模板计算书_第1页
1/9
300mm厚剪力墙模板计算书_第2页
2/9
300mm厚剪力墙模板计算书_第3页
3/9

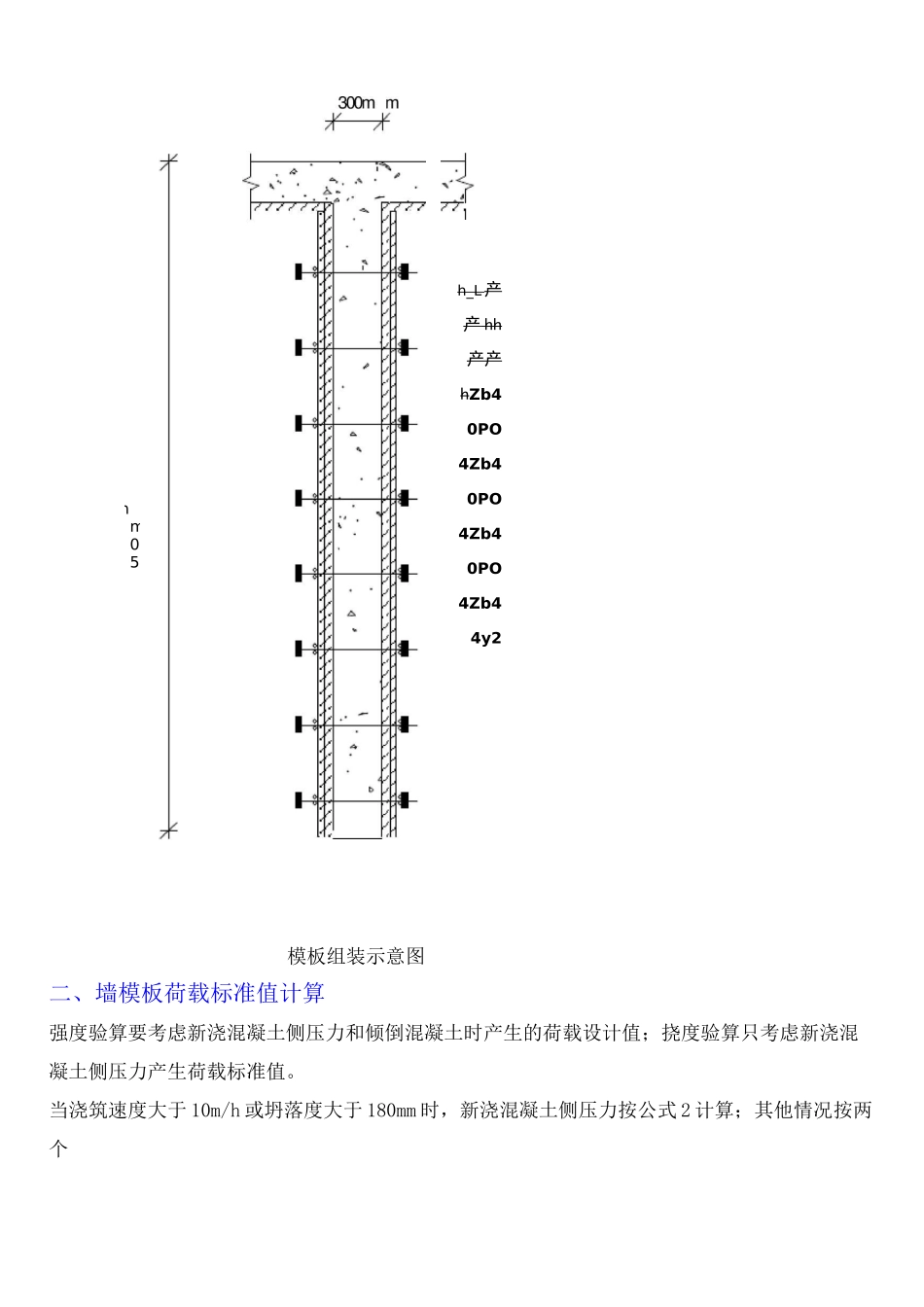

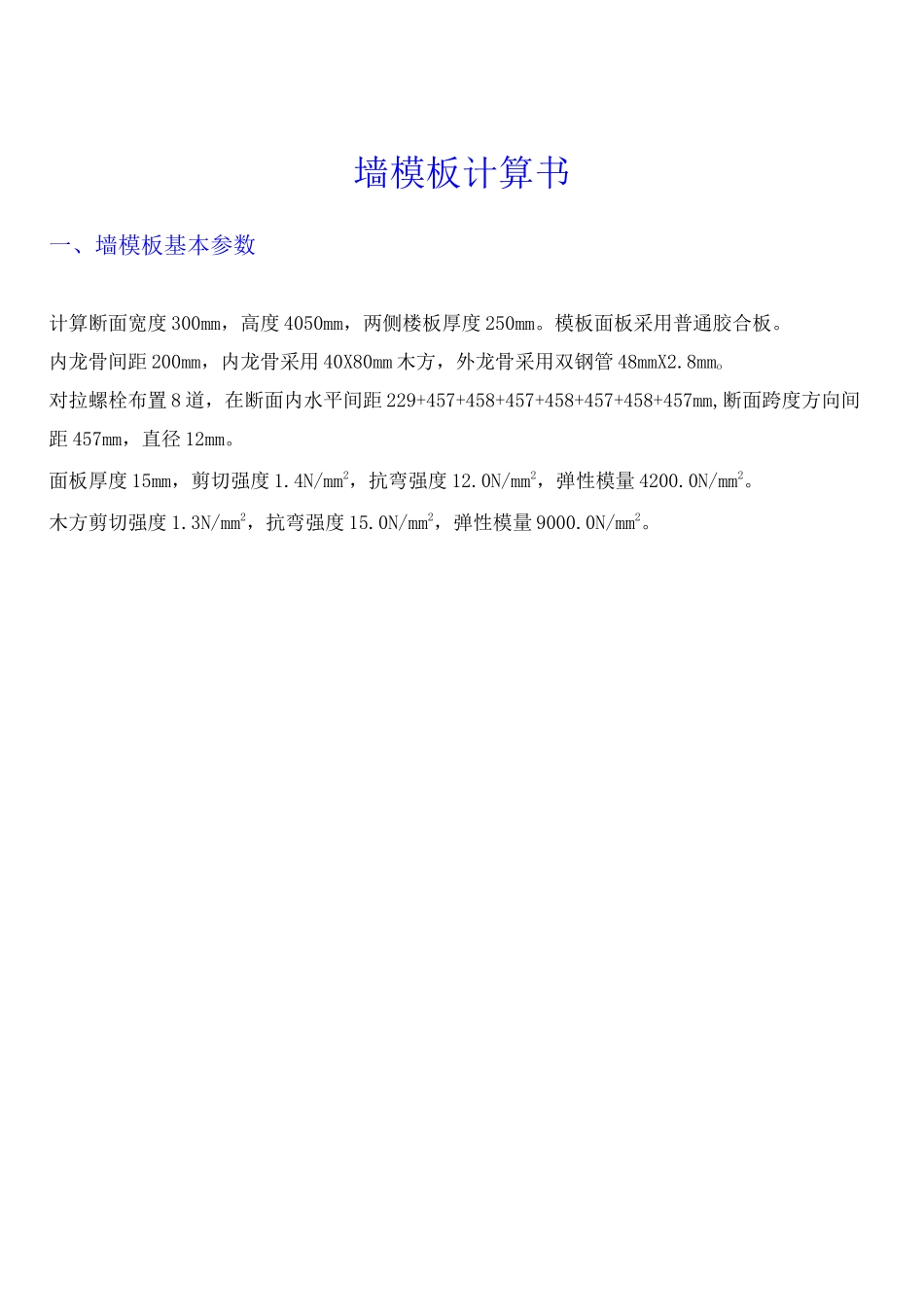

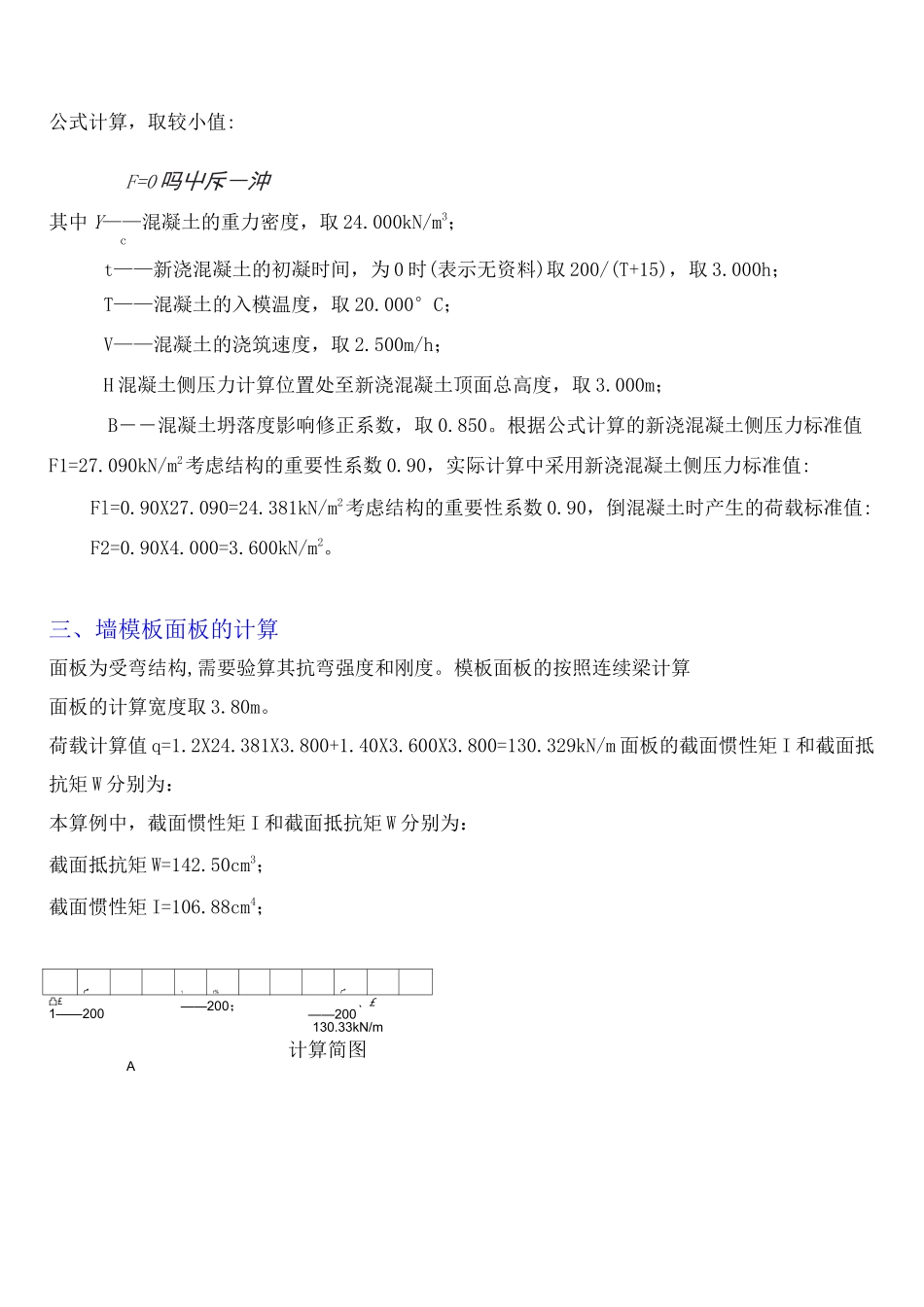

墙模板计算书一、墙模板基本参数计算断面宽度 300mm,高度 4050mm,两侧楼板厚度 250mm。模板面板采用普通胶合板。内龙骨间距 200mm,内龙骨采用 40X80mm 木方,外龙骨采用双钢管 48mmX2.8mmo对拉螺栓布置 8 道,在断面内水平间距 229+457+458+457+458+457+458+457mm,断面跨度方向间距 457mm,直径 12mm。面板厚度 15mm,剪切强度 1.4N/mm2,抗弯强度 12.0N/mm2,弹性模量 4200.0N/mm2。木方剪切强度 1.3N/mm2,抗弯强度 15.0N/mm2,弹性模量 9000.0N/mm2。模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值;挠度验算只考虑新浇混凝土侧压力产生荷载标准值。当浇筑速度大于 10m/h 或坍落度大于 180mm 时,新浇混凝土侧压力按公式 2 计算;其他情况按两个mm05h_L 产产 hh产产hZb40PO4Zb40PO4Zb40PO4Zb44y2公式计算,取较小值:F=0 吗屮斥―沖其中 Y——混凝土的重力密度,取 24.000kN/m3;ct——新浇混凝土的初凝时间,为 0 时(表示无资料)取 200/(T+15),取 3.000h;T——混凝土的入模温度,取 20.000°C;V——混凝土的浇筑速度,取 2.500m/h;H 混凝土侧压力计算位置处至新浇混凝土顶面总高度,取 3.000m;B――混凝土坍落度影响修正系数,取 0.850。根据公式计算的新浇混凝土侧压力标准值F1=27.090kN/m2考虑结构的重要性系数 0.90,实际计算中采用新浇混凝土侧压力标准值:Fl=0.90X27.090=24.381kN/m2考虑结构的重要性系数 0.90,倒混凝土时产生的荷载标准值:F2=0.90X4.000=3.600kN/m2。三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的按照连续梁计算面板的计算宽度取 3.80m。荷载计算值 q=1.2X24.381X3.800+1.40X3.600X3.800=130.329kN/m 面板的截面惯性矩 I 和截面抵抗矩 W 分别为:本算例中,截面惯性矩 I 和截面抵抗矩 W 分别为:截面抵抗矩 W=142.50cm3;截面惯性矩 I=106.88cm4;r*1r%r*凸£1——200——200;、£——200计算简图A130.33kN/m剪力图(kN)变形的计算按照规范要求采用静荷载标准值,受力图与计算结果如下■、*\rir、!11Rrip\1qf1A01200一―200__―1200__—变形计算受力图经过计算得到从左到右各支座力分别为N=10.426kN1N=28.672kN2N=28.672kN3N=10.426kN4最大弯矩 M=0.521kN.m最大变形 V=0.224mm(1) 抗弯强度计算92.65kN/mA经计算得到面板抗弯强度计算值 f 二 M/W=0.521X1000X100...
