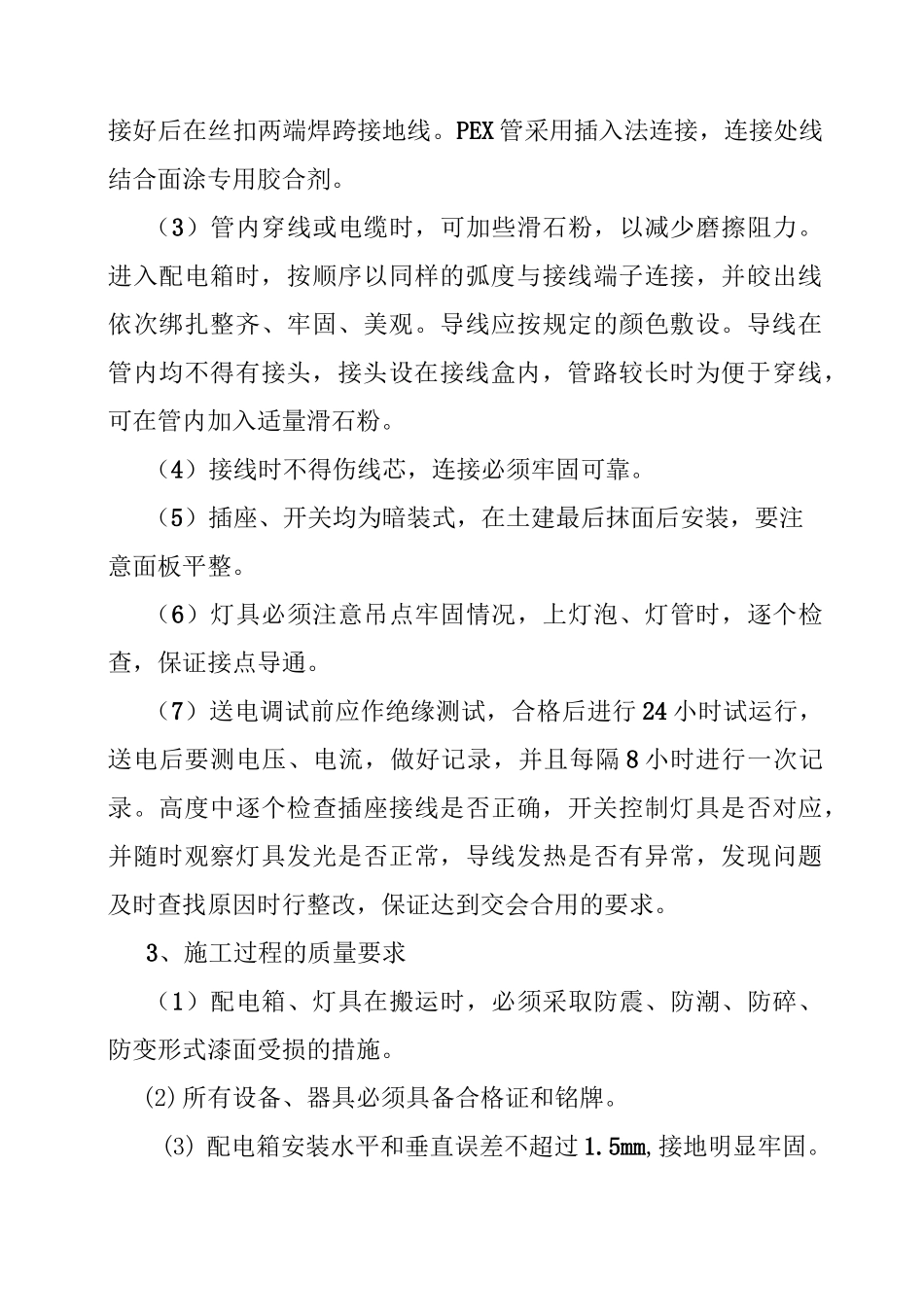

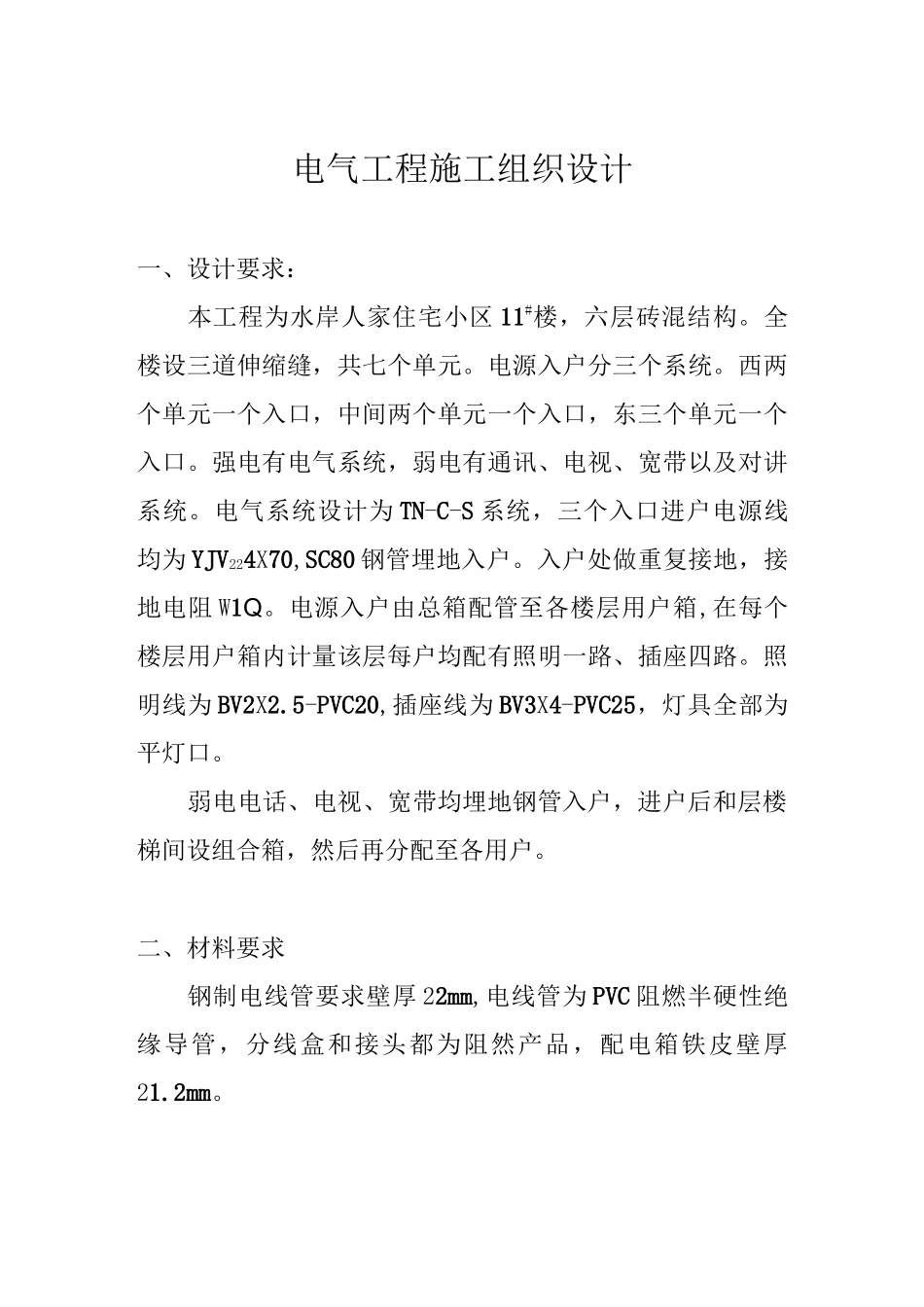

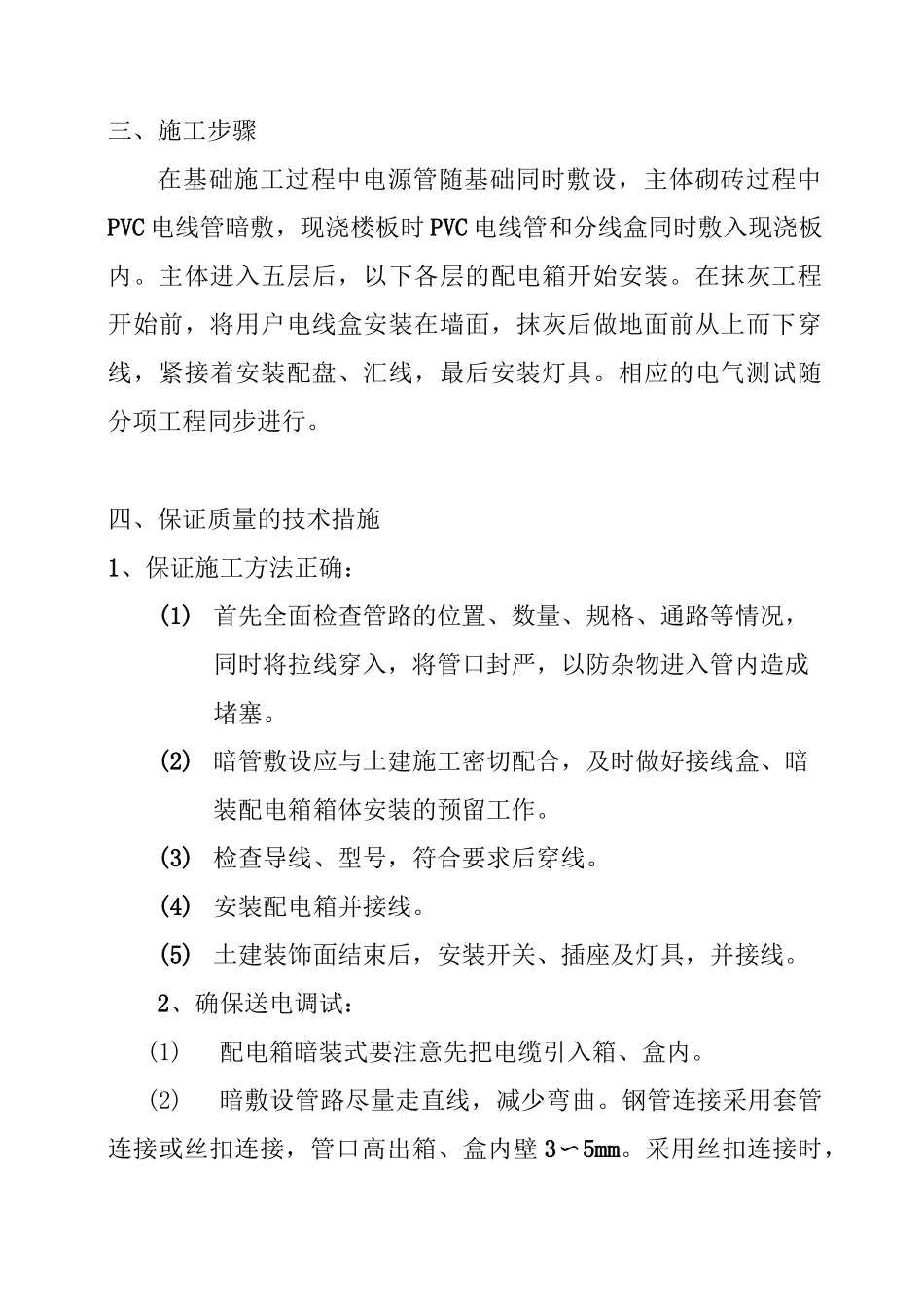

电气工程施工组织设计一、设计要求：本工程为水岸人家住宅小区 11#楼，六层砖混结构。全楼设三道伸缩缝，共七个单元。电源入户分三个系统。西两个单元一个入口，中间两个单元一个入口，东三个单元一个入口。强电有电气系统，弱电有通讯、电视、宽带以及对讲系统。电气系统设计为 TN-C-S 系统，三个入口进户电源线均为 YJV224X70,SC80 钢管埋地入户。入户处做重复接地，接地电阻 W1Q。电源入户由总箱配管至各楼层用户箱,在每个楼层用户箱内计量该层每户均配有照明一路、插座四路。照明线为 BV2X2.5-PVC20,插座线为 BV3X4-PVC25，灯具全部为平灯口。弱电电话、电视、宽带均埋地钢管入户，进户后和层楼梯间设组合箱，然后再分配至各用户。二、材料要求钢制电线管要求壁厚 22mm,电线管为 PVC 阻燃半硬性绝缘导管，分线盒和接头都为阻然产品，配电箱铁皮壁厚21.2mm。三、施工步骤在基础施工过程中电源管随基础同时敷设，主体砌砖过程中PVC 电线管暗敷，现浇楼板时 PVC 电线管和分线盒同时敷入现浇板内。主体进入五层后，以下各层的配电箱开始安装。在抹灰工程开始前，将用户电线盒安装在墙面，抹灰后做地面前从上而下穿线，紧接着安装配盘、汇线，最后安装灯具。相应的电气测试随分项工程同步进行。四、保证质量的技术措施1、保证施工方法正确：(1) 首先全面检查管路的位置、数量、规格、通路等情况，同时将拉线穿入，将管口封严，以防杂物进入管内造成堵塞。(2) 暗管敷设应与土建施工密切配合，及时做好接线盒、暗装配电箱箱体安装的预留工作。(3) 检查导线、型号，符合要求后穿线。(4) 安装配电箱并接线。(5) 土建装饰面结束后，安装开关、插座及灯具，并接线。2、确保送电调试：(1)配电箱暗装式要注意先把电缆引入箱、盒内。(2)暗敷设管路尽量走直线，减少弯曲。钢管连接采用套管连接或丝扣连接，管口高出箱、盒内壁 3〜5mm。采用丝扣连接时，接好后在丝扣两端焊跨接地线。PEX 管采用插入法连接，连接处线结合面涂专用胶合剂。（3）管内穿线或电缆时，可加些滑石粉，以减少磨擦阻力。进入配电箱时，按顺序以同样的弧度与接线端子连接，并皎出线依次绑扎整齐、牢固、美观。导线应按规定的颜色敷设。导线在管内均不得有接头，接头设在接线盒内，管路较长时为便于穿线，可在管内加入适量滑石粉。（4）接线时不得伤线芯，连接必须牢固可靠。（5）插座、开关均为暗装式，在土建最后抹面后安装，要注意面板平整。（6）灯具必须注意吊...
