2025年出全套结构施工图截图过程

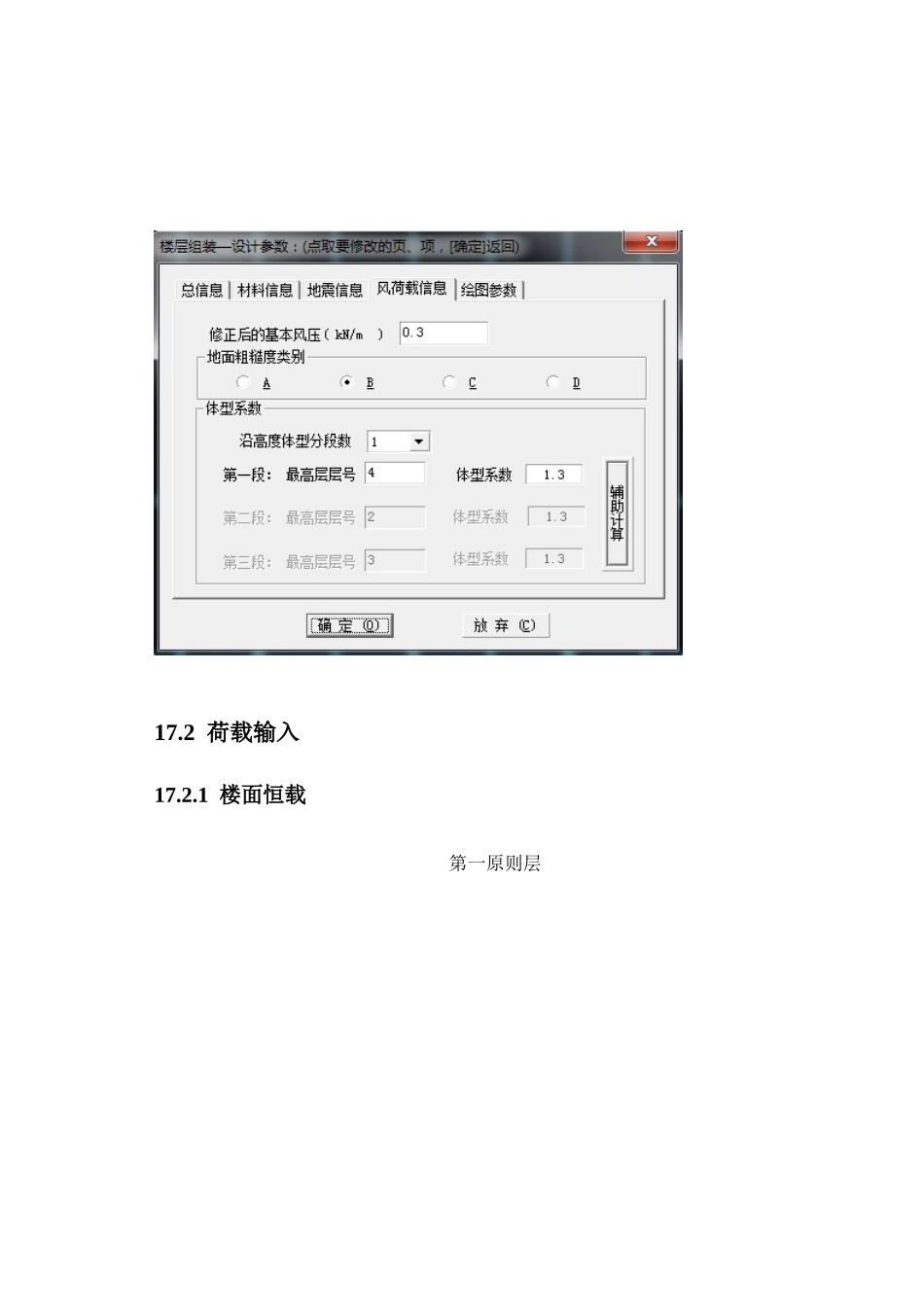

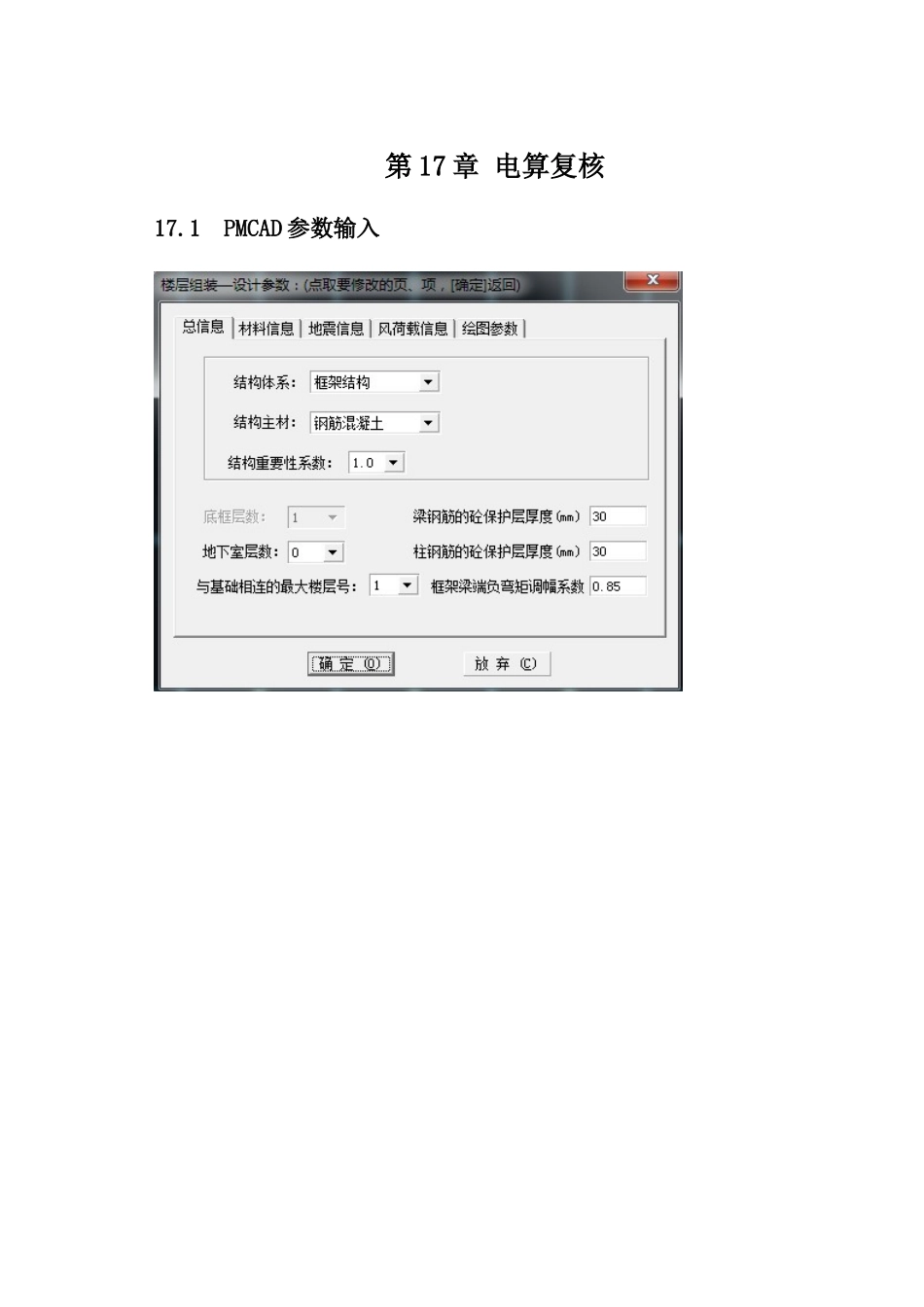

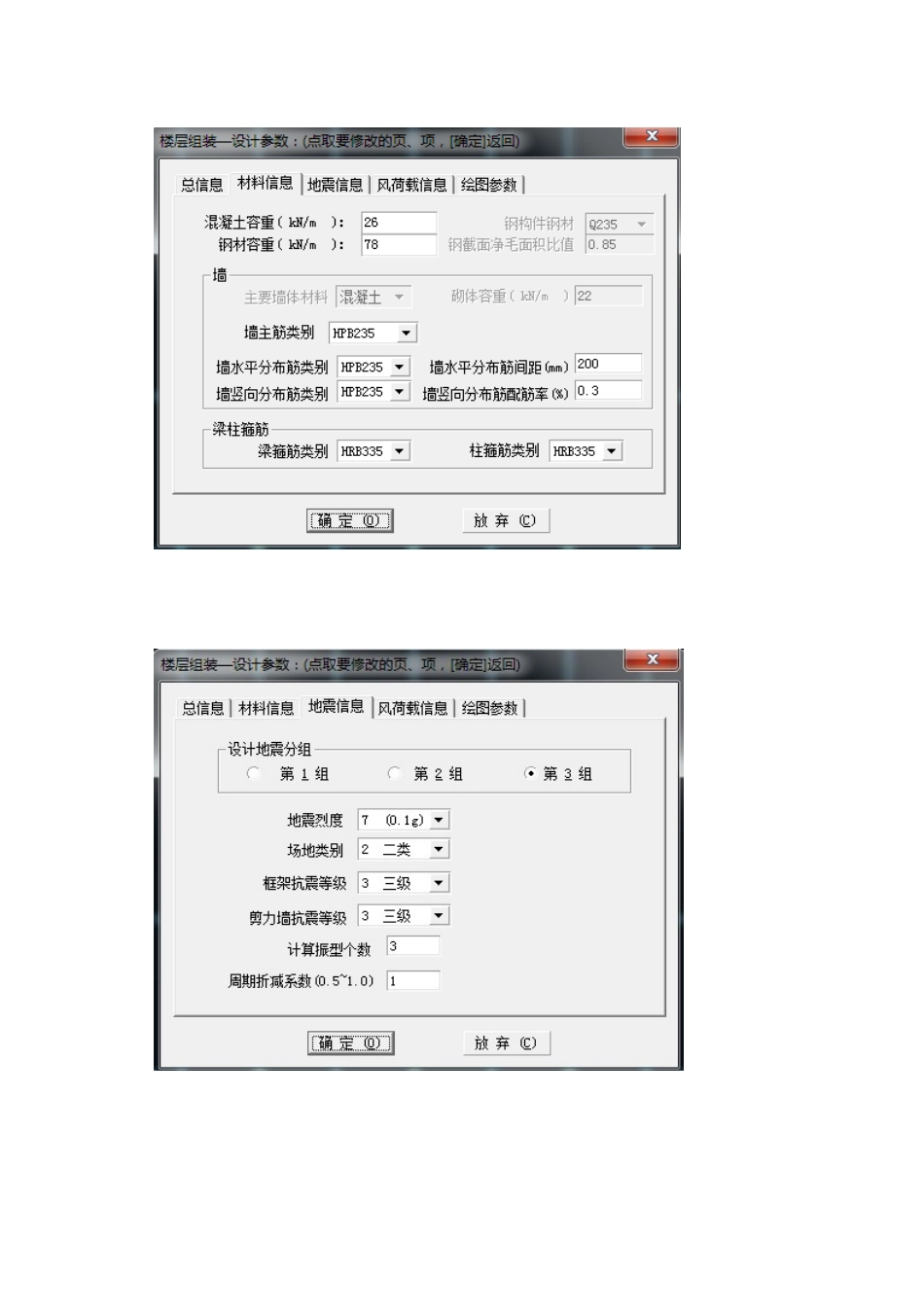

第 17 章 电算复核17.1 PMCAD 参数输入17.2 荷载输入17.2.1 楼面恒载第一原则层第二原则层第三原则层17.2.2 楼面活载第一原则层第二原则层第三原则层17.3 整楼模型17.4 SATWE 计算17.4.1 分析与设计参数补充定义（必须执行）17.4.2 生成 SATWE 数据文献及数据检查（必须执行）17.4.3 SATWE 计算控制参数17.4.4 SATWE 成果的文本输出17.4.4.1 构造设计信息 /////////////////////////////////////////////////////////////////////////// | 企业名称: | | | | 建筑构造的总信息 | | SATWE 中文版 | | 文献名: WMASS.OUT | | | |工程名称 : 设计人 : | |工程代号 : 校核人 : 日期:/ 6/ 9 | /////////////////////////////////////////////////////////////////////////// 总信息 .............................................. 构造材料信息: 钢砼构造 混凝土容重 (kN/m3): Gc = 26.00 钢材容重 (kN/m3): Gs = 78.00 水平力的夹角 (Rad): ARF = 0.00 地下室层数: MBASE= 0 竖向荷载计算信息: 按模拟施工加荷计算方式 风荷载计算信息: 不计算风荷载 地震力计算信息: 计算 X,Y 两个方向的地震力 特殊荷载计算信息: 不计算 构造类别: 框架构造 裙房层数: MANNEX= 0 转换层所在层号： MCHANGE= 0 墙元细分最大控制长度(m) DMAX= 2.00 墙元侧向节点信息: 内部节点 与否对全楼强制采用刚性楼板假定 否 采用的楼层刚度算法 层间剪力比层间位移算法 风荷载信息 .......................................... 修正后的基本风压 (kN/m2): WO = 0.30 地面粗糙程度: B 类 构造基本周期（秒）: T1 = 0.00 体形变化分段数: MPART= 1 各段最高层号: NSTi = 4 各段体形系数: USi = 1.30 地震信息 ............................................ 振型组合措施(CQC 耦联;SRSS 非耦联) CQC 计算振型数: NMODE= 12 地震烈度: NAF = 7.00 场地类别: KD = 2 设计地震分组: 三组 特征周期 TG = 0.45 多遇地震影响系数最大值 Rmax1 = 0.08 罕遇地震影响系数最大值 Rmax2 = 0.50 框架的抗震等级: NF = 3 剪力墙的抗震等级: NW = 3 活荷质量折减系数: RMC = 0.50 周期折减系数: TC = 1.00 构造的阻尼比 (%): DAMP = 5.00 与否考虑偶尔偏心: 否 与否考虑双向地震扭转效应: 否 斜交...
