2025年九年级物理全册第1节电流与电压和电阻的关系教案新人教版

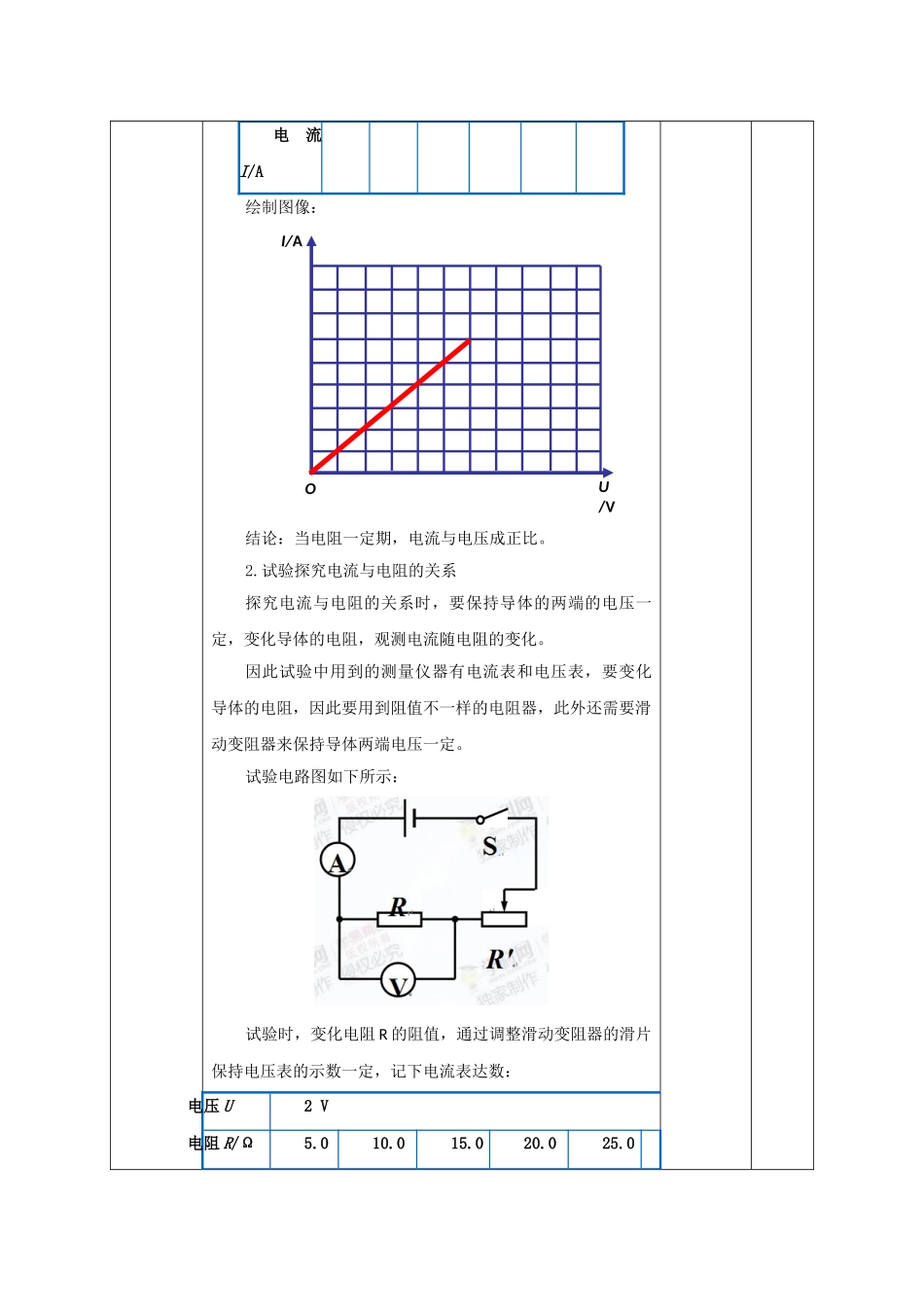

-年九年级物理全册 第 17 章 第 1 节 电流与电压和电阻的关系教案 新人教版课 题17.1 电流与电压和电阻的关系课型新讲课教学目的1．会使用滑动变阻器来变化一段导体两端的电压；2．会同步使用电压表和电流表测量一段导体两端的电压和其中的电流； 3．通过试验探究电流与电压和电阻的关系。教学重点试验探究电流与电压和电阻的关系的全过程；教学难点运用数学一次函数图象深入分析出电流与电压和电阻的关系。教学准备课件，导学案教学措施先学后教，学案导学，合作达标教学后记教学环节教师活动学生活动备注一 、 讲 授新课通过前面的学习我们已经懂得，电压是形成电流的原因，电压越大，电流越大；电阻是导体对电流的阻碍作用，电阻越大，电流越小，那么电流与电压和电阻存在什么定量关系呢？1.试验探究电流与电压的关系探究电流与电压的关系时，要保持导体的电阻一定，变化导体两端电压，观测电流随电压的变化。因此试验中用到的测量仪器有电流表和电压表，要变化导体两端电压，还需要滑动变阻器。电路图如下所示：连接电路时，开关应断开，滑动变阻器的滑片移动到阻值最大位置。保持定值电阻 R 不变，移动滑动变阻器的滑片，使电压表的示数成倍地变化，记下电流表的示数： 10 Ω电压U/V1.02.03.04.05.06.0I/AU/VO电流I/A 绘制图像：结论：当电阻一定期，电流与电压成正比。2.试验探究电流与电阻的关系探究电流与电阻的关系时，要保持导体的两端的电压一定，变化导体的电阻，观测电流随电阻的变化。因此试验中用到的测量仪器有电流表和电压表，要变化导体的电阻，因此要用到阻值不一样的电阻器，此外还需要滑动变阻器来保持导体两端电压一定。试验电路图如下所示：试验时，变化电阻 R 的阻值，通过调整滑动变阻器的滑片保持电压表的示数一定，记下电流表达数：电压 U2 V电阻 R/Ω5.010.015.020.025.0电流 I/A 结论：当电阻一定期，电流与电压成正比。【经典例题】在做“探究电流与电阻的关系”试验中，小翔连接了如图所示的电路。他先在电路的 a、b 间接入 10Ω 的电阻，移动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用 15Ω 电阻替代 10Ω 电阻，闭合开关，接下来他的试验操作应当是（ ）A．观测电流表，向右移动滑片，读取电压数据B．观测电压表，向右移动滑片，读取电流数据 C．观测电压表，向左移动滑片，读取电流数据D．观测电流表，向左移动滑片，读取电压数据 【答案】B【解析】试题...
