2025年基本放大电路计算题考点

2025年基本放大电路计算题考点_第1页
1/19

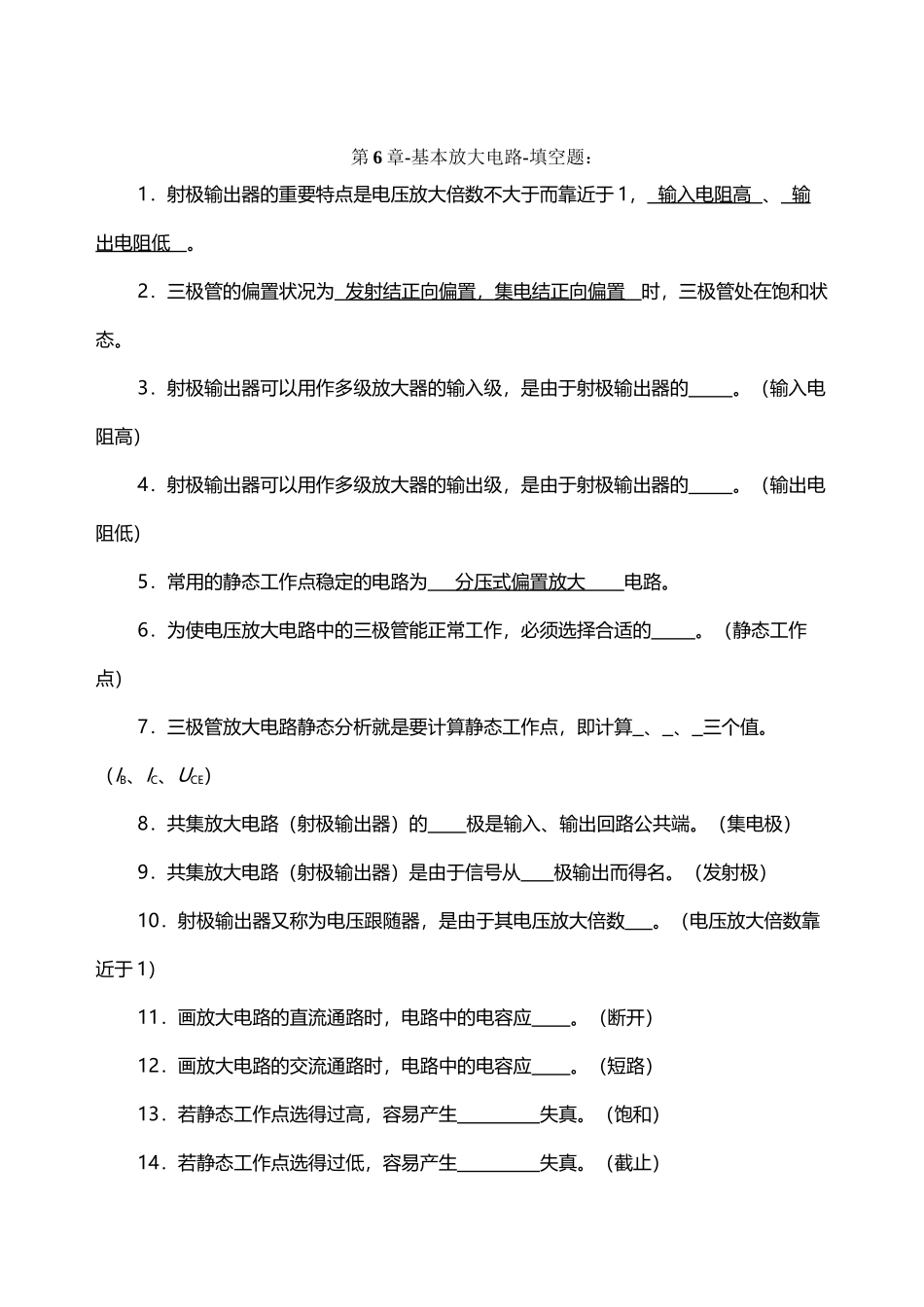

2025年基本放大电路计算题考点_第2页
2/19
2025年基本放大电路计算题考点_第3页
3/19
基本放大电路计算题,考点(15 页)Good is good, but better carries it.精益求精,善益求善。第 6 章-基本放大电路-填空题:1.射极输出器的重要特点是电压放大倍数不大于而靠近于 1, 输入电阻高 、 输出电阻低 。2.三极管的偏置状况为 发射结正向偏置,集电结正向偏置 时,三极管处在饱和状态。3.射极输出器可以用作多级放大器的输入级,是由于射极输出器的 。(输入电阻高)4.射极输出器可以用作多级放大器的输出级,是由于射极输出器的 。(输出电阻低)5.常用的静态工作点稳定的电路为 分压式偏置放大 电路。6.为使电压放大电路中的三极管能正常工作,必须选择合适的 。(静态工作点)7.三极管放大电路静态分析就是要计算静态工作点,即计算 、 、 三个值。(IB、IC、UCE)8.共集放大电路(射极输出器)的 极是输入、输出回路公共端。(集电极)9.共集放大电路(射极输出器)是由于信号从 极输出而得名。(发射极)10.射极输出器又称为电压跟随器,是由于其电压放大倍数 。(电压放大倍数靠近于 1)11.画放大电路的直流通路时,电路中的电容应 。(断开)12.画放大电路的交流通路时,电路中的电容应 。(短路)13.若静态工作点选得过高,容易产生 失真。(饱和)14.若静态工作点选得过低,容易产生 失真。(截止)15.放大电路有交流信号时的状态称为 。(动态)16.当 时,放大电路的工作状态称为静态。(输入信号为零)17.当 时,放大电路的工作状态称为动态。(输入信号不为零)18.放大电路的静态分析措施有 、 。(估算法、图解法)19.放大电路的动态分析措施有 微变等效电路法 、 图解法 。 20.放大电路输出信号的能量来自 。(直流电源)二、计算题:1、共射放大电路中,UCC=12V,三极管的电流放大系数β=40,rbe=1KΩ,RB=300KΩ,RC=4KΩ,RL=4KΩ。求(1)接入负载电阻 RL前、后的电压放大倍数;(2)输入电阻 ri输出电阻 ro解:(1)接入负载电阻 RL前:Au= -βRC/rbe= -40×4/1= -160接入负载电阻 RL 后:Au= -β(RC// RL) /rbe= -40×(4//4)/1= -80(2)输入电阻 ri= rbe=1KΩ 输出电阻 ro = RC=4KΩ2、在共发射极基本交流放大电路中,已知 UCC = 12V,RC = 4 k,RL = 4 k,RB = 300 k,rbe=1KΩ,β=37.5 试求:(1)放大电路的静态值(2)试求电压放大倍数 Au。解:(1) ( ) ()(V) (2) (k) 3、在图示电...
