2025年基坑支护结构设计全套图纸CAD

2025年基坑支护结构设计全套图纸CAD_第1页
1/112
2025年基坑支护结构设计全套图纸CAD_第2页
2/112

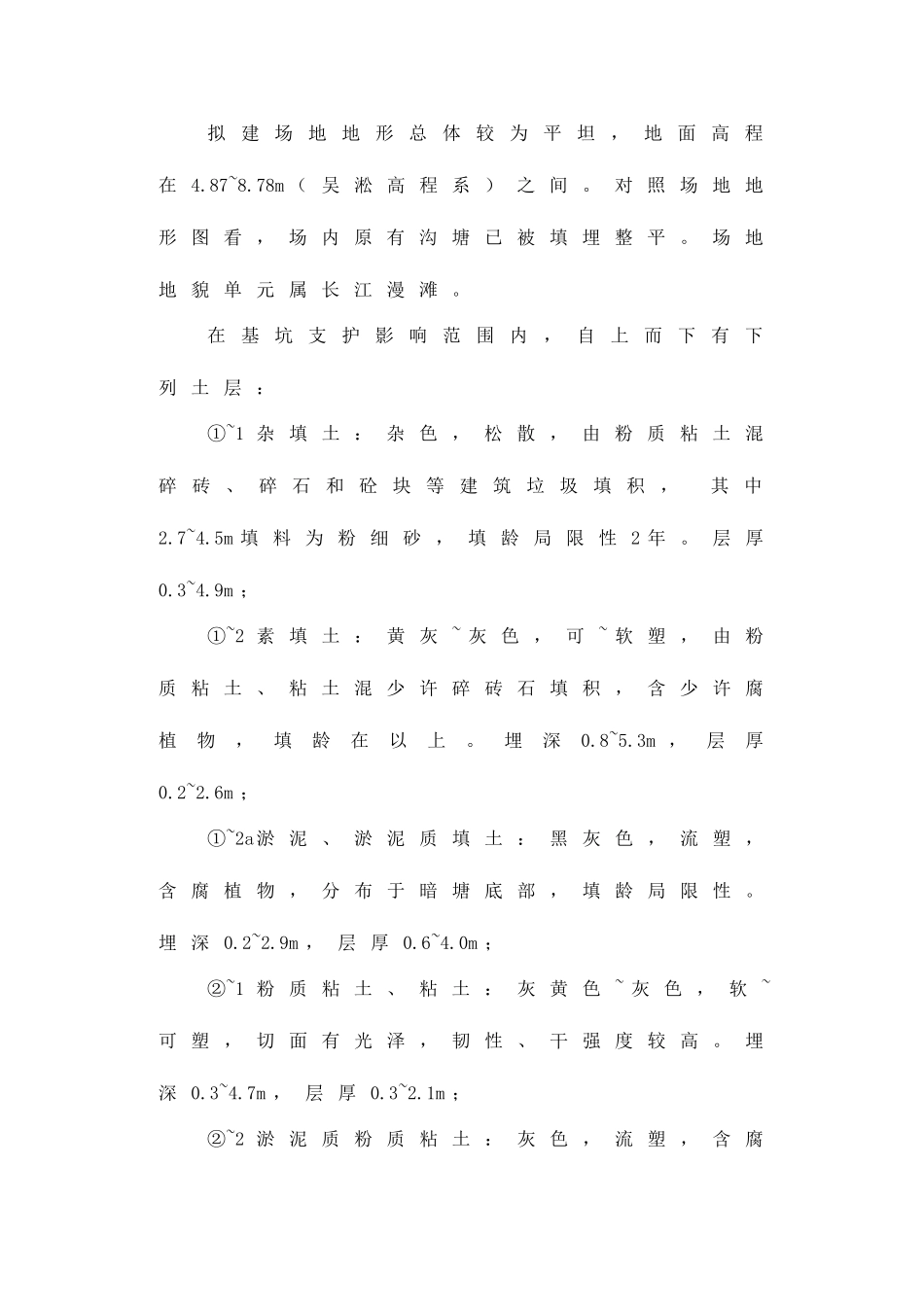

2025年基坑支护结构设计全套图纸CAD_第3页
3/112
第 一 章 设 计 方 案 综 合 阐 明1.1 概 述1.1.1 工 程 概 况拟 建 南 京 新 城 科 技 园 B 地 块 深 基 坑 位 于 河西 香 山 路 和 嘉 陵 江 东 街 交 会 处 东 南 隅 , 北 侧为 规 四 路 ( 隔 马 路 为A 地 块 基 坑 ) , 东 侧 为青石路。B 地块±0.00m相称于绝对标高+7.40m 。基 坑 挖 深 为6.1 ~8.0m 。 拟 建 场 地 属 Ⅱ 级 复 杂场 地 。 该 基 坑 用 地 面 积 约 20000 m2 , 包 括 3 幢 地上建筑和一层地下室。建筑物采用框架构造 , 最 大 单 柱 荷 载 原 则 值 为 23000KN, 拟 采 用 钻孔 灌 注 桩 基 础 设 计 方 案 。有关拟建物层数、构造型式、柱网和室内 外 地 坪 设 计 标 高 详 细 见 表 1.1 。表1.1栋号建 筑物层 数构造型式室 内地 坪设 计标 高( m)室 外 地坪设 计 标高( m )01办 公楼19框架构造7.302国 家试 验室1 、 10、 11框架构造7.303会 议楼 、商 务楼2 、 18框架构造7.57.204南 、北 地下 室-1框架 ~抗震墙构造1.9注:表1.1 内建筑物室内外地坪设计标高系吴淞高程。本工程重要性等级为二级,抗震设防类别 为 丙 类 。 根 据 该 工 程 重 要 性 等 级 、 场 地 复杂 程 度 和 地 基 复 杂 程 度 , 按 《 岩 土 工 程 勘 察规范》(GB50021- )3.1 节,划分该工程岩土工程 勘 察 等 级 为 乙 级 。1.1.2 基 坑 周 围 环 境 条 件基坑四面均为马路,下设通讯电缆、煤气管线等设施。北侧隔马路为基坑(A 地块 ) 工 程 水 文 地 质 条 件拟建场地地形总体较为平坦,地面高程在 4.87~8.78m ( 吴 淞 高 程 系 ) 之 间 。 对 照 场 地 地形 图 看 , 场 内 原 有 沟 塘 已 被 填 埋 整 平 。 场 地地 貌 单 元 属 长 江 漫 滩 。在基坑支护影响范围内,自上而下有下列 土 层 :①~1 杂 填 土 : 杂 色 , 松 散 , 由 粉 质 粘 土 混碎 砖 、 碎 石 和 砼 块 等 建 筑 垃 圾 填 积 , 其 中2.7~4.5m 填 料 为 粉 细 砂 , 填 龄 局 限 性 2 年 。 层 厚0.3~4.9m ;①~2 素 填 土 : 黄 灰 ~ 灰 色 , 可 ~ 软 塑 , 由 粉质 粘 土 ...
