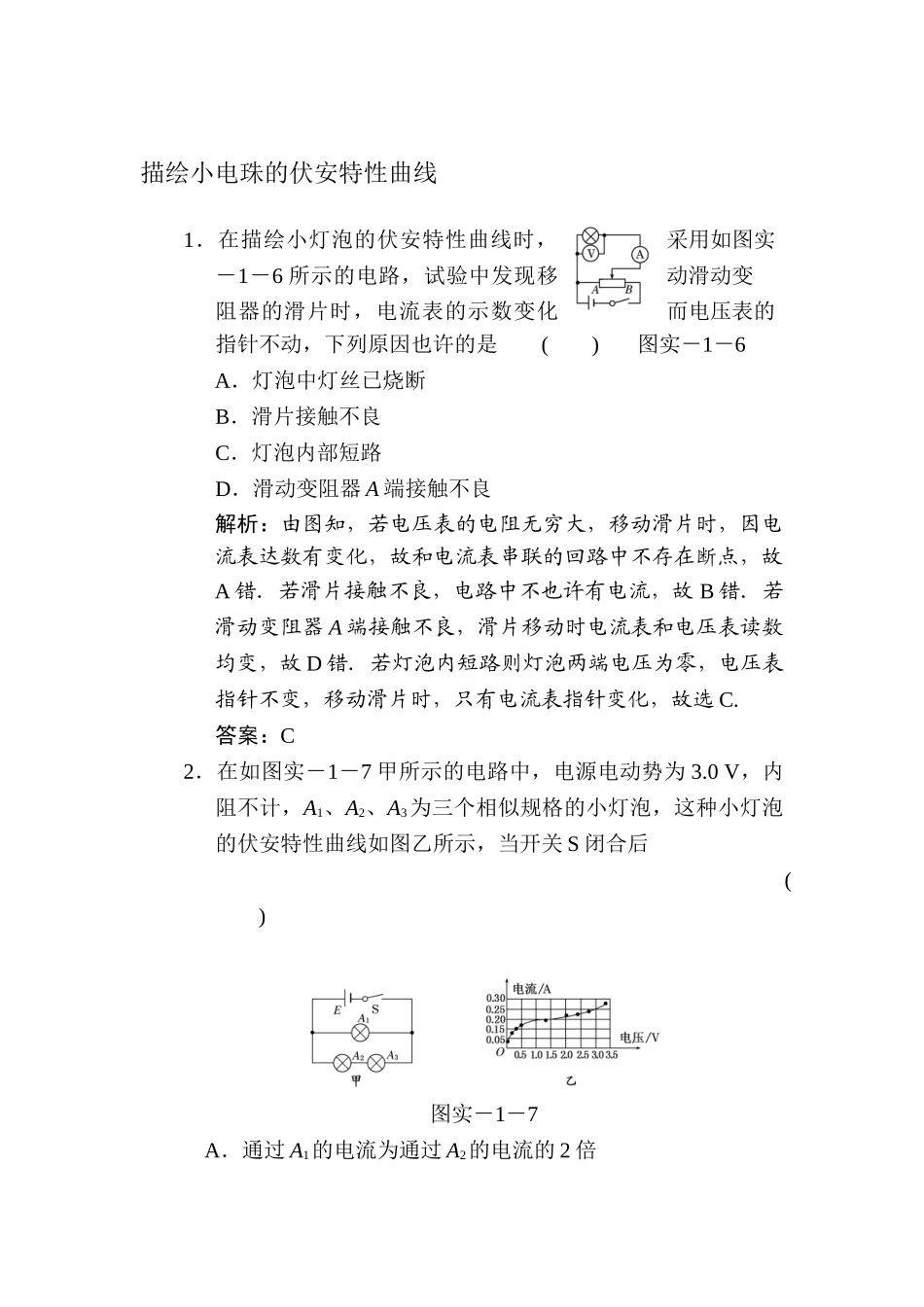

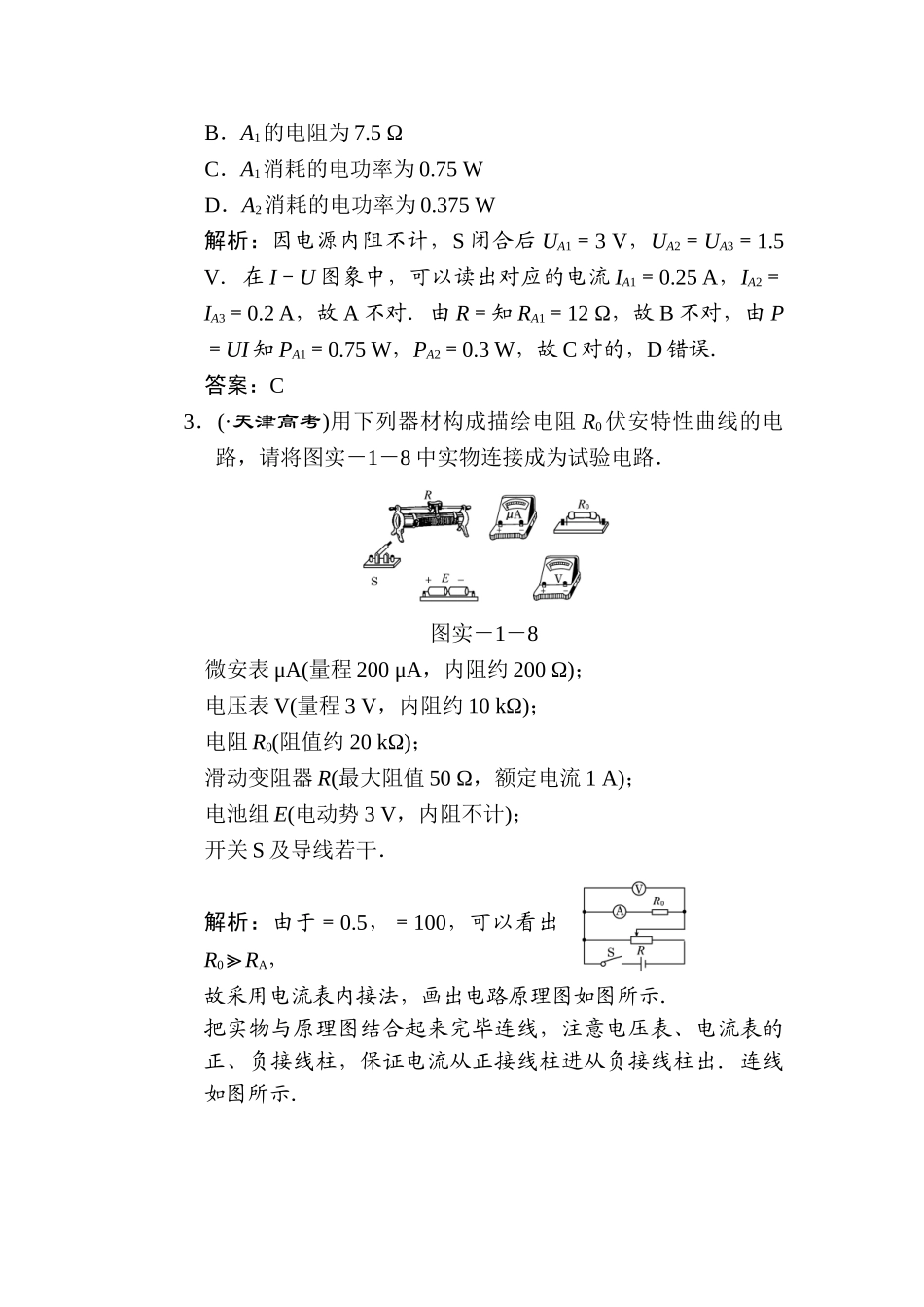

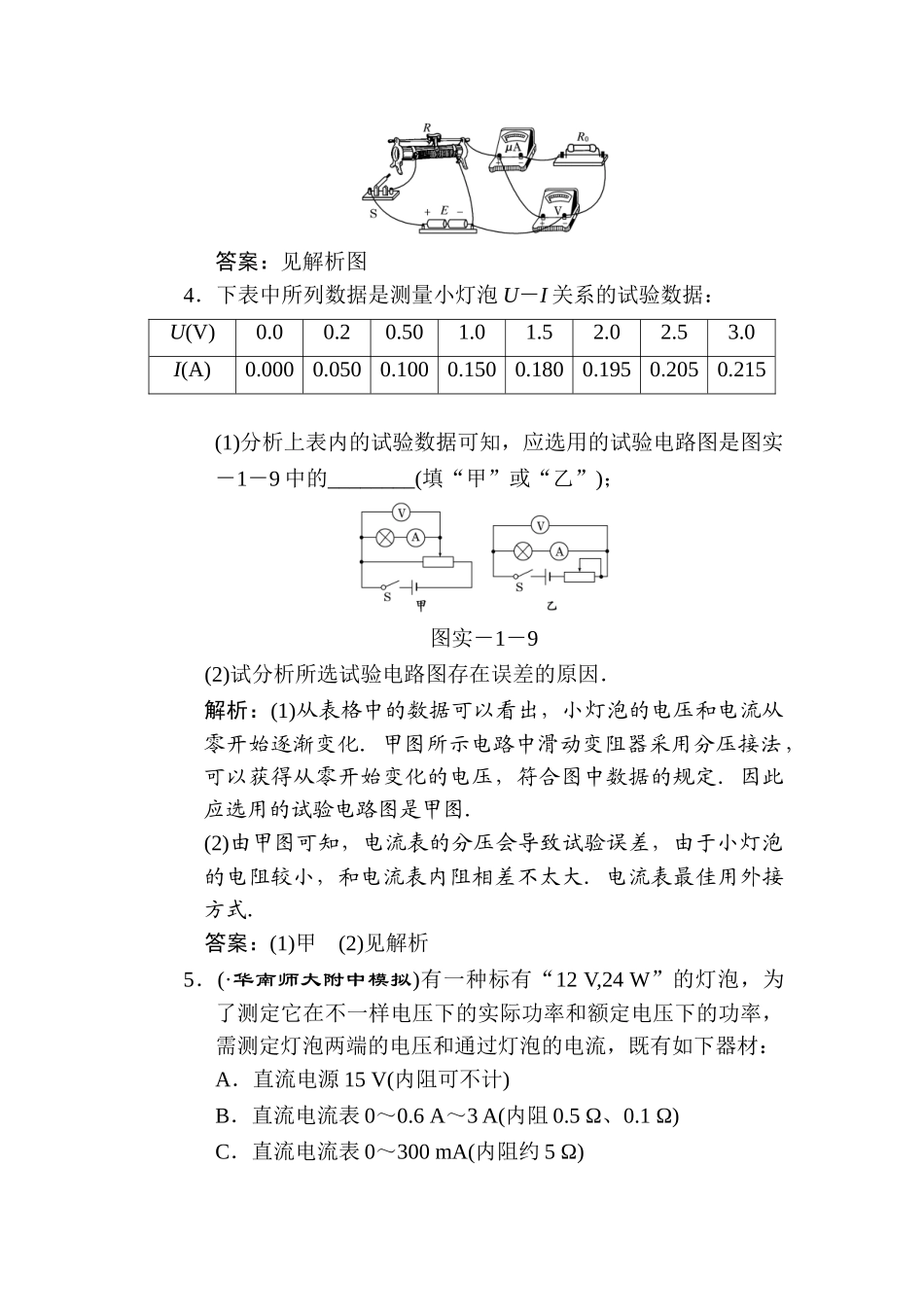

描绘小电珠的伏安特性曲线 1．在描绘小灯泡的伏安特性曲线时，采用如图实－1－6 所示的电路，试验中发现移动滑动变阻器的滑片时，电流表的示数变化而电压表的指针不动，下列原因也许的是 ( ) 图实－1－6A．灯泡中灯丝已烧断B．滑片接触不良C．灯泡内部短路D．滑动变阻器 A 端接触不良解析：由图知，若电压表的电阻无穷大，移动滑片时，因电流表达数有变化，故和电流表串联的回路中不存在断点，故A 错．若滑片接触不良，电路中不也许有电流，故 B 错．若滑动变阻器 A 端接触不良，滑片移动时电流表和电压表读数均变，故 D 错．若灯泡内短路则灯泡两端电压为零，电压表指针不变，移动滑片时，只有电流表指针变化，故选 C.答案：C2．在如图实－1－7 甲所示的电路中，电源电动势为 3.0 V，内阻不计，A1、A2、A3为三个相似规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，当开关 S 闭合后( )图实－1－7A．通过 A1的电流为通过 A2的电流的 2 倍B．A1的电阻为 7.5 ΩC．A1消耗的电功率为 0.75 WD．A2消耗的电功率为 0.375 W解析：因电源内阻不计，S 闭合后 UA1＝3 V，UA2＝UA3＝1.5 V．在 I－U 图象中，可以读出对应的电流 IA1＝0.25 A，IA2＝IA3＝0.2 A，故 A 不对．由 R＝知 RA1＝12 Ω，故 B 不对，由 P＝UI 知 PA1＝0.75 W，PA2＝0.3 W，故 C 对的，D 错误．答案：C3．(·天津高考)用下列器材构成描绘电阻 R0伏安特性曲线的电路，请将图实－1－8 中实物连接成为试验电路．图实－1－8微安表 μA(量程 200 μA，内阻约 200 Ω)；电压表 V(量程 3 V，内阻约 10 kΩ)；电阻 R0(阻值约 20 kΩ)；滑动变阻器 R(最大阻值 50 Ω，额定电流 1 A)；电池组 E(电动势 3 V，内阻不计)；开关 S 及导线若干．解析：由于＝0.5，＝100，可以看出R0≫RA，故采用电流表内接法，画出电路原理图如图所示．把实物与原理图结合起来完毕连线，注意电压表、电流表的正、负接线柱，保证电流从正接线柱进从负接线柱出．连线如图所示．答案：见解析图4．下表中所列数据是测量小灯泡 U－I 关系的试验数据：U(V)0.00.20.501.01.52.02.53.0I(A)0.0000.0500.1000.1500.1800.1950.2050.215(1)分析上表内的试验数据可知，应选用的试验电路图是图实－1－9 中的________(填“甲”或“乙”)；图实－1－9(2)试分析所选试验电路图存在误差的原因．解析：(1)从表格中的数据可以看出，小灯泡的电压和电...
