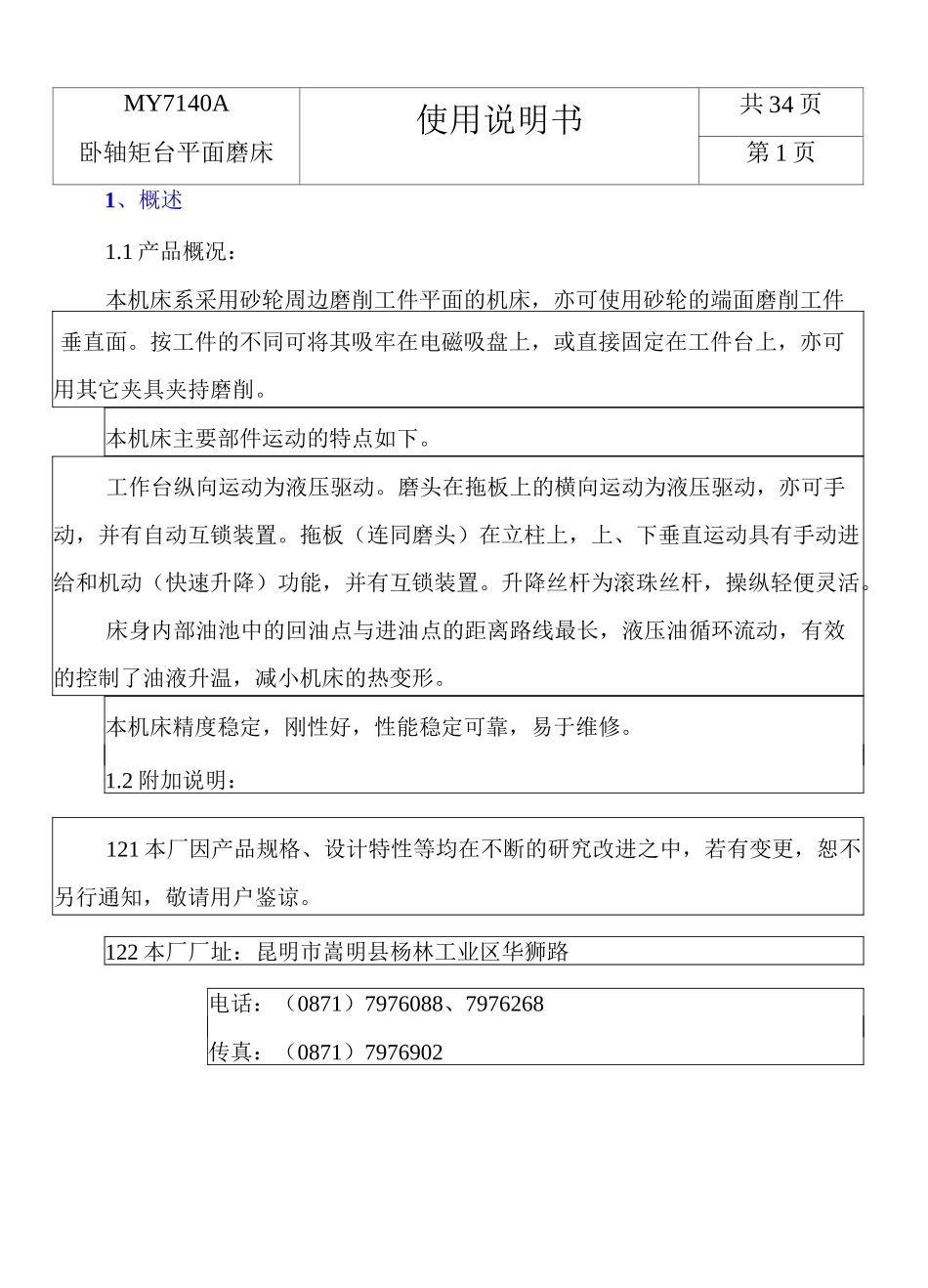

MY7140A使用说明书共 34 页卧轴矩台平面磨床第 1 页1、概述1.1 产品概况：本机床系采用砂轮周边磨削工件平面的机床，亦可使用砂轮的端面磨削工件垂直面。按工件的不同可将其吸牢在电磁吸盘上，或直接固定在工件台上，亦可用其它夹具夹持磨削。本机床主要部件运动的特点如下。工作台纵向运动为液压驱动。磨头在拖板上的横向运动为液压驱动，亦可手动，并有自动互锁装置。拖板（连同磨头）在立柱上，上、下垂直运动具有手动进给和机动（快速升降）功能，并有互锁装置。升降丝杆为滚珠丝杆，操纵轻便灵活。床身内部油池中的回油点与进油点的距离路线最长，液压油循环流动，有效的控制了油液升温，减小机床的热变形。本机床精度稳定，刚性好，性能稳定可靠，易于维修。1.2 附加说明：121 本厂因产品规格、设计特性等均在不断的研究改进之中，若有变更，恕不另行通知，敬请用户鉴谅。122 本厂厂址：昆明市嵩明县杨林工业区华狮路电话：（0871）7976088、7976268传真：（0871）7976902MY7140A使用说明书共 34 页卧轴矩台平面磨床第 2 页图 1 机床外形图□垂直斟强/m［勘翱務、、工作徹向擞\瞬MY7140A使用说明书共 34 页卧轴矩台平面磨床第 3 页2、主要技术参数部件内容公制英制工作台工作台台面宽度400mm工作台台面长度1000mm工作台纵向行程1100mm工作台 T 型槽数量3工作台 T 型槽宽度尺寸18工作台纵向进给3〜22m/min进给系统主轴中心到台面距离最大850mm最小155mm横进给手轮每格进给量0.05mm横进给手轮每转进给量3mm横进给速度0.3〜2m/min横进给行程470mm磨头每行程断续进给量（无级变速）5〜25mm磨头垂直进给手轮每格进给量0.005mm磨头垂直进给手轮每转进给量0.5mm磨头快速垂直进给速度350mm/min砂轮砂轮外形尺寸（DXdXW）400X203X50mm砂轮转速1440r/min液压系统工作压力1〜1.2MPa油泵电机功率3KW润滑压力0.2〜0.3MPa电动机功率电机总功率9.2KW砂轮主轴电机5.5KW油泵电机3KW磨头快速升降电机0.55KW冷却泵电机0.12KW机床外形机床外形（长 X 宽 X 高）2280X1410X2315重量机床净重3500kg机床最大承载重里500kg加工范围长1000mm宽400mm高（含磁力工作台）650mmMY7140使用说明书共 34卧轴矩台平面磨3・传丽系统3J 机械传动案筑图:iW： tt|.)zrTZSIIII1屮 1SL^2~*1k\Iz图 2：传动系统简tacXMY7140A使用说明书共 34 页卧轴矩台平面磨床第 5 页3・2 滚动轴承明细表（对照传动简图）序号安装部位代号精度等级主要尺寸数量备...
