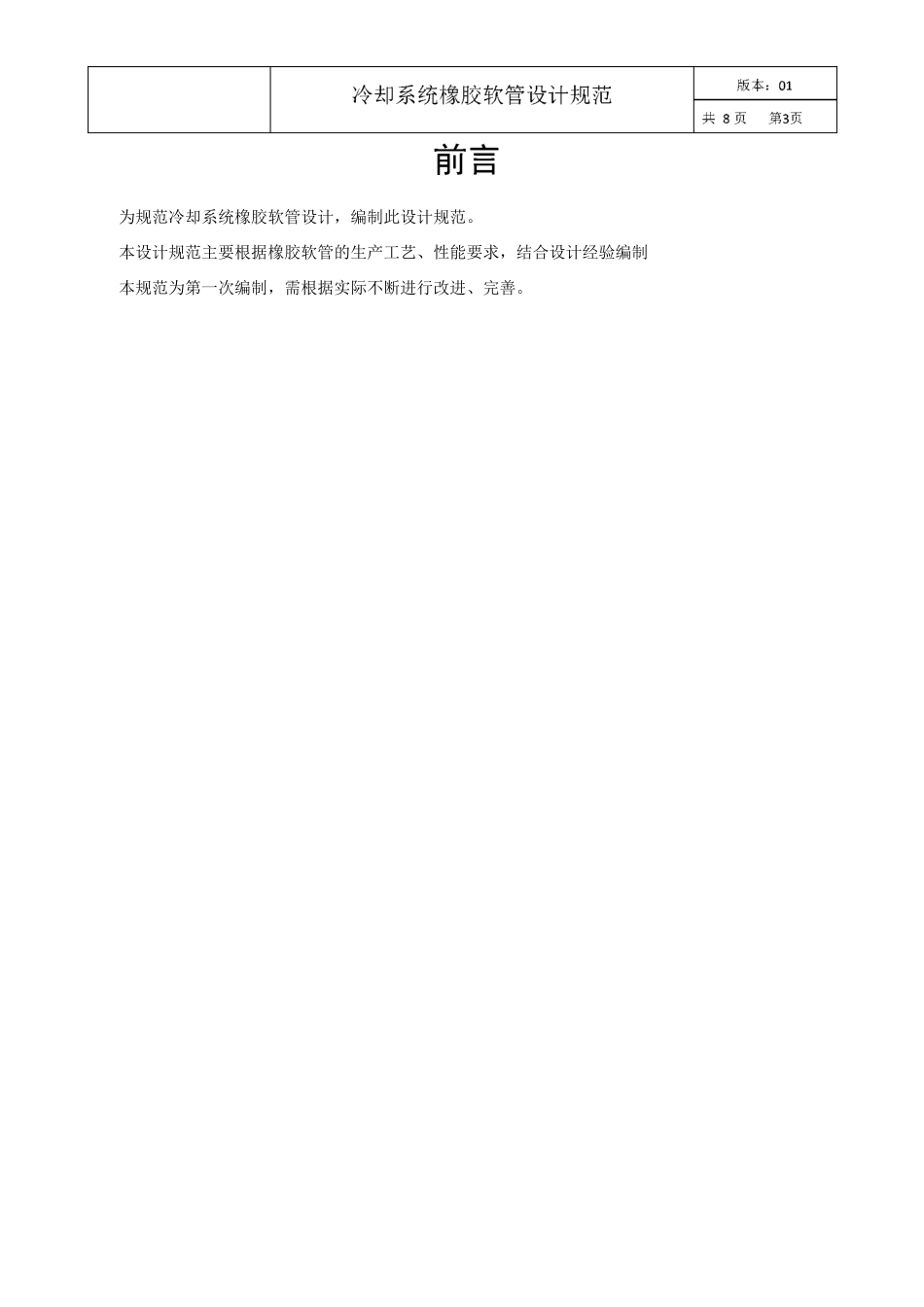

冷却系统橡胶软管设计规范版本:01共 8 页第 1 页冷却系统橡胶软管设计规范编制:校对:审核:批准:冷却系统橡胶软管设计规范版本:01共 8 页第 2 页目录1.范围 42.引用标准 43.胶管分类 44.设计要求 44.1.总体要求 44.2 尺寸及公差 44.3...........................................................................................................................................................胶管与连接硬管的配合尺寸 54.4. 胶管的转弯半径 R 与胶管内径 D1 及转弯角度的关系 54.5. 胶管的扩口尺寸:64.6 胶管脱模相关 65.性能要求 66.图纸描述错误!未定义书签。为规范冷却系统橡胶软管设计,编制此设计规范。本设计规范主要根据橡胶软管的生产工艺、性能要求,结合设计经验编制本规范为第一次编制,需根据实际不断进行改进、完善。单位:m冷却系统橡胶软管设计规范版本:01共 8 页第 4 页1.范围本设计规范介绍冷却系统橡胶软管的基本设计要求。2.引用标准GB/T18948-2003 内燃机冷却系统用橡胶软管和纯胶管规范GB/T18948-2009 内燃机冷却系统用橡胶软管和纯胶管规范Q/SQR.04.175-2011 内燃机冷却系统用橡胶软管技术要求3.胶管分类胶管分为橡胶软管及纯胶管;橡胶软管由橡胶层(EPDM 层)及加强层(聚酯网)组成,纯胶管由橡胶层(EPDM 层)组成。根据橡胶管用途及使用环境可分为四种类型:> 1 型:工作环境温度为:-40°C-100°C;> 2 型:工作环境温度为:-40C-125C;> 3 型:工作环境温度为:-40C-150C;> 4 型:工作环境温度为:-40C-175C;我司目前采用的胶管为橡胶软管、2 型。4.设计要求4.1.总体要求橡胶软管表面应光滑,凸凹深度不超过 0.5mm,橡胶软管整体不允许有气泡、裂痕、夹杂以及其他影响使用的损伤,层与层之间结合良好,扩口处过渡均匀。4.2 尺寸及公差长度尺寸及公差见表 1。表 1 尺寸公差单位:mm长度0〜6465〜200201-400401〜10001000以上公差±2±3±4±6±1%内径、壁厚及尺寸公差见表 2。表 2 壁厚及尺寸公差冷却系统橡胶软管设计规版本:0胶管内径壁厚公差D1W254±0.4D1>255±0.5截面尺寸及公差见表 3表 3 截面尺寸公差单位:mm截面尺寸 D0-44-1616-2525-4040-6363-100100-160>160公差±0.35±0.40±0.50±0.70±0.80±1.00±1.30±0.8%D4.3.胶管与连接硬管的配合尺寸配合尺寸见图 1 及表 4。1D111FD2.L.图 1 胶管与连接硬管连接表 4 配合公差...
